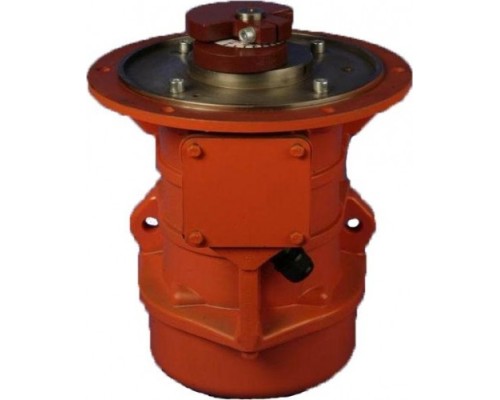

Вибратор общего назначения КРАСНЫЙ МАЯК ИВФ-12-25 380В фланцевый ИВ-455.00.000-00

Назначение и принцип работы

Фланцевый вибратор КРАСНЫЙ МАЯК ИВФ-12-25 380В (ИВ-455.00.000-00) — это промышленный электромеханический вибратор общего назначения, создающий направленные колебания в горизонтальной плоскости относительно фланца крепления. Модель рассчитана на питание от трехфазной сети переменного тока напряжением 380–400 В и частотой 50 Гц. Основное применение — виброустановки, где требуется параллельное плоскости крепления возбуждение колебаний: вибросита, виброконвейеры, виброжелоба, вибробункера и другие технологические машины для сыпучих материалов.

Особенности конструкции и монтажа

Вибратор выполнен в фланцевом исполнении, что означает крепление через фланец на корпусе, а не через лапы или подвес. Это обеспечивает жесткую фиксацию и передачу вибрации непосредственно на рабочую поверхность установки. В отличие от обычных поверхностных вибраторов, которые создают вертикальные колебания, фланцевая конструкция генерирует горизонтальные колебания. Для вибросит это дает преимущество: просеивающая поверхность колеблется в горизонтальной плоскости, что ускоряет и выравнивает процесс сепарации, снижая забивание ячеек и увеличивая производительность.

Модель оснащена четырехполюсным асинхронным двигателем, который обеспечивает максимальную частоту колебаний 1500 колебаний в минуту (25 Гц). Это стандартная частота для большинства вибрационных машин средней интенсивности. Вес устройства — 58 кг, что требует надежного крепления к несущей конструкции.

Регулировка вынуждающей силы

Ключевая практическая особенность ИВФ-12-25 — возможность регулировки вынуждающей силы в диапазоне от 6,1 кН до 12,3 кН. Это достигается изменением статического момента дебалансов от 25 до 50 кг·см (значения указаны минимальный и максимальный). Настройка производится вручную путем перестановки или добавления/удаления дебалансных грузов на валах вибратора. Чем больше статический момент, тем выше амплитуда колебаний и вынуждающая сила. Это позволяет адаптировать вибратор под конкретную задачу: для легких сыпучих материалов или тонкого просеивания достаточно минимальной силы, для тяжелых или вязких сред — максимальной.

Потребляемая мощность составляет 1,07 кВт, что при максимальной вынуждающей силе 12,3 кН дает высокий коэффициент полезного действия. Важно учитывать, что при работе на максимальных настройках увеличивается нагрузка на подшипники и обмотки двигателя, поэтому длительная эксплуатация на предельных режимах требует контроля температуры и соблюдения режимов охлаждения.

Ограничения и рекомендации по эксплуатации

Вибратор предназначен для работы в промышленных условиях. Основные ограничения:

• Требуется трехфазное питание 380–400 В с частотой 50 Гц. Подключение к однофазной сети без преобразователя невозможно.


• Максимальная частота колебаний 1500 об/мин фиксирована и не регулируется плавно — изменение частоты вращения возможно только через преобразователь частоты, но это может снизить вынуждающую силу и привести к перегреву.


• Фланцевое крепление предполагает монтаж на жесткую плоскую поверхность с высокой точностью соосности и параллельности. Неправильный монтаж вызывает дисбаланс и ускоренный износ.


• Вес 58 кг требует использования грузоподъемного оборудования при установке и демонтаже.


• Вибратор не предназначен для работы во взрывоопасных средах или при высокой влажности без дополнительной защиты.

При выборе модели обращайте внимание на соответствие вынуждающей силы и статического момента требованиям вашей установки. ИВФ-12-25 оптимален для вибросит и конвейеров средней производительности, где требуется горизонтальная вибрация с регулируемой интенсивностью. Для более тяжелых условий могут потребоваться модели с большей вынуждающей силой или другой частотой колебаний.
