Пневматический шаровый вибратор ИВШ-41 (ИВ-520.00.000-01): назначение и принцип работы

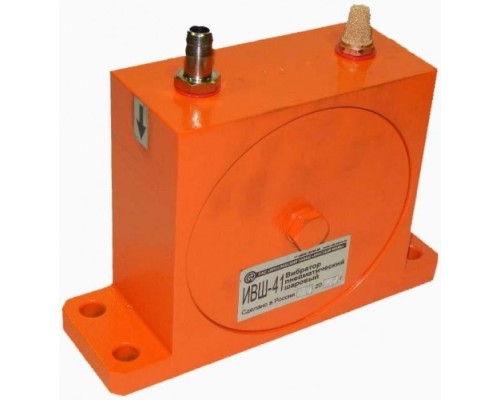

Модель ИВШ-41 от завода «Красный маяк» представляет собой пневматический вибратор шарового типа, предназначенный для создания направленной вибрации в промышленном оборудовании. Внутри стального герметичного корпуса размещено кольцо из высокопрочной стали, по которому под действием сжатого воздуха вращается стальной шар. За счет центробежной силы возникает вынуждающая вибрация, передающаяся на корпус и далее на присоединенную конструкцию. Корпус герметизирован боковыми крышками с уплотнениями, что позволяет устройству работать в условиях повышенной влажности и запыленности.

Область применения и решаемые задачи

Этот вибратор применяется в технологических процессах, где требуется интенсивное механическое воздействие на сыпучие и бетонные смеси. Основные сценарии использования включают:

• Уплотнение бетонных смесей — на виброплощадках и в формах при производстве железобетонных изделий, в том числе на мини-установках для кирпича и блоков.


• Интенсификация перегрузки сыпучих материалов — для предотвращения зависания и сводообразования в бункерах, питателях и течках.


• Привод вибропитателей и виброплощадок — в качестве источника колебаний для оборудования непрерывного действия.


• Просеивание и классификация — на виброситах и грохотах для разделения сыпучих продуктов по фракциям.

Благодаря пневматическому приводу, устройство безопасно для работы во взрывоопасных и пожароопасных зонах, где использование электрических вибраторов ограничено.

Ключевые характеристики и их практический смысл

Параметры модели ИВШ-41 определяют ее производительность и совместимость с конкретным оборудованием:

• Максимальная частота колебаний 5300 колебаний в минуту — обеспечивает высокую интенсивность вибрации, необходимую для эффективного уплотнения мелкозернистых бетонов и быстрого разрушения сводов в сыпучих материалах.


• Вынуждающая сила от 1,1 до 2,3 кН — диапазон регулировки позволяет адаптировать вибратор под разную массу и жесткость конструкции. Минимальное значение (1,1 кН) подходит для легких вибропитателей и сит, максимальное (2,3 кН) — для уплотнения бетона в формах среднего размера.


• Статический момент 0,7 (постоянный) — означает, что конструкция вибратора не предусматривает смену дебалансов. Регулировка вынуждающей силы осуществляется исключительно изменением давления сжатого воздуха на входе.


• Вес 5,5 кг — компактная и относительно легкая модель, которую можно устанавливать на оборудование без усиления несущих элементов, а также переносить вручную между точками монтажа.

Особенности эксплуатации и ограничения

Для корректной работы вибратора необходимо учитывать следующие моменты:

• Регулировка частоты и силы — изменение давления сжатого воздуха от минимального до максимального рабочего значения пропорционально меняет частоту вращения шара и, соответственно, вынуждающую силу. Для точной настройки рекомендуется использовать редукционный клапан с манометром.


• Требования к пневмолинии — воздух должен быть очищен от влаги и масла (рекомендуется установка фильтра-влагоотделителя), а также подаваться через смазочное устройство для продления ресурса шарового механизма.


• Уровень шума — пневматические вибраторы работают громче электрических аналогов. При длительной эксплуатации вблизи оператора необходимо использовать средства индивидуальной защиты слуха.


• Монтаж — вибратор крепится к оборудованию через резьбовые отверстия в корпусе (стандартное исполнение). Перед установкой важно проверить соосность и жесткость крепления, чтобы избежать ослабления болтов от вибрации.

На что обратить внимание при выборе

При подборе вибратора ИВШ-41 для конкретной задачи стоит оценить:

• Совместимость по вынуждающей силе — максимальное значение 2,3 кН подходит для оборудования массой до 100-150 кг (в зависимости от требуемой амплитуды). Для тяжелых конструкций (свыше 300 кг) может потребоваться установка двух вибраторов или выбор более мощной модели.


• Наличие регулировки — возможность плавно менять частоту вращения шара давлением воздуха позволяет точно настроить режим работы под конкретный материал (например, для жестких бетонных смесей требуется более высокая частота, чем для пластичных).


• Условия среды — герметичный корпус и отсутствие электродвигателя делают модель пригодной для работы в условиях высокой влажности, запыленности и в зонах с агрессивными парами, но не допускается погружение в жидкость или абразивную среду.


• Комплектация — в базовой поставке вибратор поставляется без дополнительных крепежных элементов и пневмоарматуры. Необходимые фитинги, шланги и регуляторы давления приобретаются отдельно.
