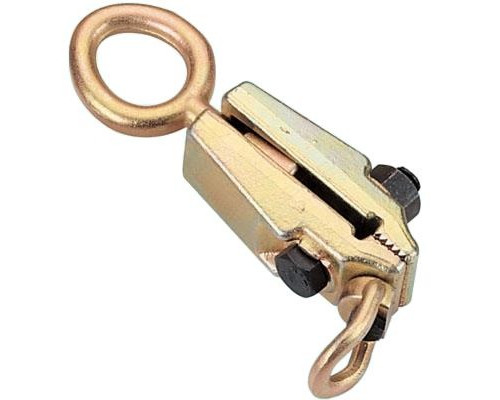

Вытяжной зажим обратный СТАНКОИМПОРТ KA-6017, 2 т поперек, 5 т по прямой

Назначение и принцип работы

Вытяжной зажим обратный СТАНКОИМПОРТ KA-6017 — это инструмент для восстановления геометрии кузова, работающий по принципу самозатягивания. Он фиксируется на поврежденном участке и позволяет прикладывать усилие в противоположном направлении относительно точки захвата. Это особенно важно при вытягивании вмятин, где доступ к обратной стороне детали ограничен или невозможен. Конструкция зажима обеспечивает надежное сцепление с металлом без проскальзывания в процессе работы.

Технические возможности и ограничения

Модель рассчитана на два режима нагрузки в зависимости от направления приложения силы:

• Тяговое усилие по прямой — 5 тонн. Это максимальная нагрузка, которую зажим выдерживает при работе вдоль своей оси. Подходит для вытягивания крупных деформаций на силовых элементах кузова, лонжеронах и порогах.


• Тяговое усилие поперек (под углом) — 2 тонны. При боковом или угловом приложении усилия допустимая нагрузка снижается. Это связано с геометрией захвата и риском деформации самого зажима или повреждения точки фиксации. Используйте этот режим для коррекции небольших перекосов и локальных вмятин.

Длина инструмента 260 мм и вес 2,31 кг делают его удобным для работы в стесненных условиях, например, в моторном отсеке или колесных арках. Однако при работе с максимальными нагрузками требуется надежная фиксация зажима на прочном участке металла, иначе возможен срыв.

Конструктивные особенности

Зажим выполнен по обратной схеме — захватные губки направлены в сторону, противоположную тяговому усилию. Это позволяет работать с деталями, где прямой доступ к внутренней стороне невозможен. Самозатягивающийся механизм автоматически увеличивает силу сжатия при возрастании нагрузки, что предотвращает соскальзывание. Инструмент совместим с гидравлическими цилиндрами и цепными стяжками, используемыми в кузовных стапелях и стендах.

При выборе обращайте внимание на состояние губок зажима: они должны быть без зазубрин и износа, так как от этого зависит надежность фиксации. Модель KA-6017 предназначена для работы с листовой сталью толщиной от 0,8 до 3 мм. Использование на высокопрочных или алюминиевых панелях требует осторожности — возможно повреждение материала в месте захвата.

Практические рекомендации

Для эффективного выравнивания геометрии кузова с помощью этого зажима важно соблюдать несколько правил:

• Перед началом работ убедитесь, что точка захвата не имеет коррозии, краски или грязи — это снижает риск проскальзывания.


• При усилии более 3 тонн по прямой рекомендуется использовать дополнительную страховочную цепь для предотвращения отрыва зажима.


• Не превышайте нагрузку в 2 тонны при работе под углом — это может привести к поломке инструмента или повреждению кузовного элемента.


• После каждого использования очищайте механизм от металлической стружки и смазывайте подвижные части для сохранения хода губок.

Зажим не предназначен для фиксации на круглых или сильно изогнутых поверхностях без специальных насадок — в таких условиях снижается площадь контакта и надежность захвата.
