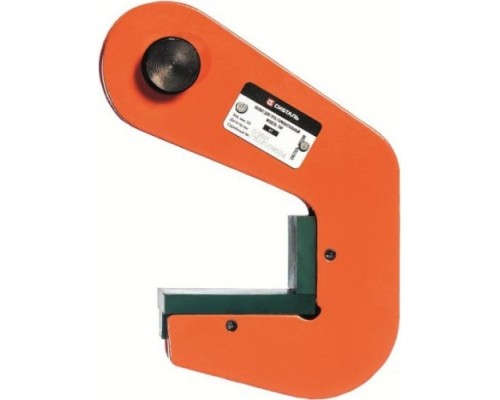

Захват трубный СИБТАЛЬ ТНР 4Т горизонтальный 80-4000 мм

Горизонтальный трубный захват для перемещения труб за торцы

Модель СИБТАЛЬ ТНР 4Т — это специализированный такелажный инструмент для безопасного и надежного подъема и перемещения труб в горизонтальном положении. Его конструкция рассчитана на захват исключительно за торцы трубы, что позволяет выполнять погрузочно-разгрузочные работы и складирование трубного проката без повреждения поверхности и внутреннего покрытия.

Конструкция и принцип работы

Захват работает по принципу зажима торца трубы между подвижной губкой и корпусом. Грузоподъемность в 4000 кг указана для одного захвата, но важно понимать ключевую особенность эксплуатации: для подъема одной трубы требуется использовать два таких устройства одновременно, установленных с обоих концов. Таким образом, пара захватов обеспечивает безопасный подъем груза общим весом до 4 тонн. Механизм является самозажимным: чем больше нагрузка, тем надежнее фиксация.

Параметры и область применения

Основной рабочий параметр — ширина зева, регулируемая от 0 до 50 мм. Это определяет диапазон толщин стенок труб, с которыми может работать данный захват. Он предназначен для труб, чья торцевая кромка попадает в этот размер. Компактные габариты (125x205x40 мм) и вес 2.7 кг делают инструмент мобильным и удобным для использования на различных объектах.

• Грузоподъемность (4 т): Позволяет работать с тяжелыми стальными трубами, используемыми в магистральном строительстве, нефтегазовой отрасли или для монтажа крупных металлоконструкций.


• Ширина зева (до 50 мм): Ограничивает применение толщиной стенки трубы. Захват не подойдет для труб с очень тонкими или, наоборот, чрезмерно толстыми стенками, выходящими за этот предел.


• Работа в паре: Обязательное требование для безопасного подъема. Необходимо приобретать и использовать минимум два устройства.

Особенности и ограничения

Данная модель предназначена строго для горизонтального перемещения. Для подъема труб в вертикальном положении требуются захваты другого типа. Его нельзя использовать для труб с поврежденными или неровными торцами, так как это нарушит надежность зацепления. Перед работой необходимо убедиться, что толщина стенки трубы соответствует рабочему диапазону зева, а грузоподъемность пары захватов превышает вес поднимаемой трубы с учетом коэффициента запаса прочности.
