Зажим для пластин BESSEY PS130 BE-PS130

Профессиональная фиксация крупноформатных заготовок

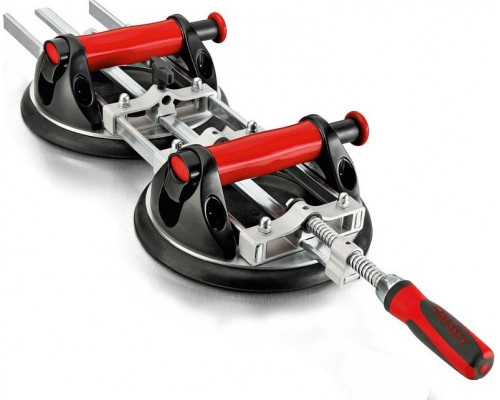

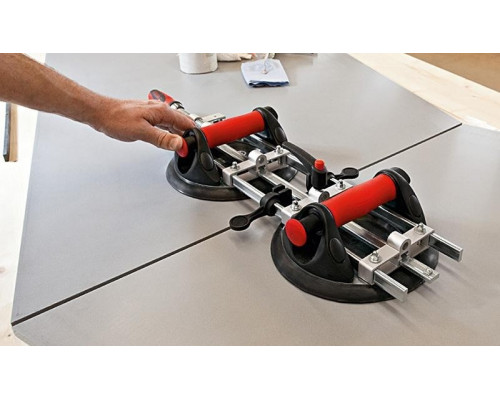

Зажим для пластин BESSEY PS130 BE-PS130 — это специализированный инструмент для надёжного удержания и позиционирования крупных, тяжёлых или хрупких деталей с гладкой поверхностью. В отличие от классических струбцин, которые оказывают точечное давление и могут повредить материал, эта модель использует две вакуумные присоски, равномерно распределяющие усилие по площади. Это делает её незаменимой при работе с искусственным и натуральным камнем, керамогранитом, стеклом, листовым металлом, пластиками и композитными материалами, включая Corian®. Инструмент решает задачи, где обычные зажимы бессильны: склеивание столешниц, фрезерование кромок, сверление отверстий в плитах или сборка крупногабаритных конструкций без риска появления вмятин или царапин.

Конструкция и принцип действия вакуумной системы

Ключевая особенность модели — два независимых ручных вакуумных насоса. Каждый насос создаёт разрежение, обеспечивая горизонтальное зажимное усилие до 1200 Н. Для контроля герметичности на рычаге каждого насоса установлено маркировочное кольцо: если вакуум нарушается, кольцо меняет положение, сигнализируя оператору о потере фиксации. Это критически важно при работе с тяжёлыми или хрупкими деталями, где внезапное смещение недопустимо. Присоски не требуют смазки или дополнительных уплотнителей, но со временем могут изнашиваться — при потере герметичности их необходимо заменить.

Винтовой тип крепления обеспечивает жёсткость конструкции: после создания вакуума механизм стягивает присоски, фиксируя зажим на заготовке. Однако это накладывает ограничение: обе присоски должны быть установлены на гладкую, непористую поверхность. Инструмент непригоден для пористых материалов (необработанное дерево, бетон, грубая керамика) — вакуум не удержится.

Практические возможности и настройка под задачу

Расстояние между присосками регулируется в диапазоне до 215 мм. Функция быстрой настройки позволяет изменять этот параметр без дополнительных инструментов, подстраиваясь под ширину конкретной заготовки. Длина прижимной части (расстояние от края детали до корпуса зажима) составляет 770 мм — это даёт возможность работать с глубокими деталями, например, фиксировать листы материала на верстаке или позиционировать плиты при склеивании встык.

• Совместимость с материалами: эффективен на стекле, керамограните, полированном камне, пластике, металле с гладкой поверхностью. Не подходит для пористых или шероховатых поверхностей.


• Усилие зажима: 1200 Н достаточно для удержания тяжёлых плит (например, столешниц из искусственного камня) при горизонтальной обработке. Вертикальное использование (например, фиксация на стене) возможно, но требует предварительной проверки герметичности присосок и может потребовать дополнительных страховочных элементов при большом весе.


• Вес и габариты: 4.08 кг при длине 715 мм и ширине 215 мм — компактный для своего класса инструмент, удобный для переноски и хранения. При работе с очень длинными деталями (более 1.5 м) может потребоваться два зажима для равномерной фиксации.

Что важно учесть перед использованием

Поверхность заготовки должна быть чистой, сухой и без масляных пятен — это критично для создания вакуума. Присоски должны плотно прилегать всей плоскостью; модель не предназначена для изогнутых или неровных деталей. Также учитывайте, что зажим рассчитан на горизонтальное усилие; для вертикальной фиксации с большим весом рекомендуется использовать дополнительные страховочные элементы. Инструмент поставляется без дополнительных аксессуаров — в комплекте только сам зажим.
