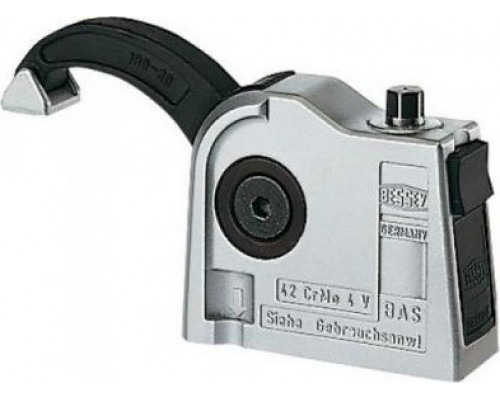

Зажим станочный BESSEY BAS-C compact BAS-C10-6

Компактный станочный зажим с усилием 16 000 Н

Зажим станочный BESSEY BAS-C10-6 (BE-BAS-C10-6) из серии BAS-C compact — это профессиональное приспособление для фиксации заготовок на фрезерных, сверлильных и других станочных столах. Модель рассчитана на интенсивную эксплуатацию в условиях мастерских и производственных цехов. Главная особенность серии — уменьшенный на 30% корпус по сравнению с аналогами, что позволяет размещать зажимы плотнее друг к другу и работать с деталями сложной формы, не теряя в усилии.

Конструкция и зажимное усилие

Корпус и прижимной рычаг выполнены из усиленной высококачественной стали, что обеспечивает жёсткость и долговечность при высоких нагрузках. Зажим оснащён самотормозящей червячной передачей — она надёжно фиксирует положение рычага без риска самопроизвольного ослабления. Максимальное зажимное усилие достигает 16 000 Н, что позволяет надёжно удерживать крупные и тяжёлые заготовки при обработке с вибрацией или значительным съёмом материала.

Прижимные элементы и работа с деталями

Модель BAS-C10-6 комплектуется двумя типами прижимных рычагов:

• Короткий и длинный рычаги с поворотным алюминиевым башмаком. Башмак наклоняется, подстраиваясь под угол поверхности детали, что предотвращает деформацию и царапины. Алюминий лёгкий и не оставляет следов на большинстве материалов.


• Остроконечный рычаг (BSP) — предназначен для угловой фиксации, зажатия на небольших выступах, в пазах или ограниченном пространстве, где обычный башмак не помещается.

Внутренняя поверхность корпуса защищена полиамидной изоляцией — это предотвращает загрязнение механизма стружкой, пылью и СОЖ, что особенно важно при работе с чугуном, сталью или алюминием.

Крепление к столу и совместимость

Зажим имеет разрезное крепёжное отверстие под резьбу M10 и M12. Это позволяет устанавливать его на стандартные Т-образные пазы станочных столов. Для быстрого закрепления и снятия используется Т-образный ключ BASKN (приобретается отдельно) с шестигранником и сферической головкой — он даёт удобный доступ в ограниченном пространстве.

Модель BAS-C10-6 относится к варианту с открытым крепёжным отверстием (BAS-C), что упрощает позиционирование и замену зажима на столе. Если требуется защита от попадания стружки в отверстие, стоит обратить внимание на версию BAS-CB с закрытым отверстием.

Особенности и ограничения

• Высота зажимаемой детали может быть увеличена с шагом 80 мм с помощью дополнительных проставок BAS0 (приобретаются отдельно).


• Размеры упаковки: 85×45×170 мм, вес 1.30 кг — зажим компактен и удобен для хранения в ящике инструментального шкафа.


• Не предназначен для использования в агрессивных средах или при экстремальных температурах — рабочая среда должна соответствовать условиям стандартной механической обработки.

Практические рекомендации при выборе

Модель BAS-C10-6 подходит для тех, кому нужно максимальное усилие в минимальном объёме. Если ваши задачи связаны с фиксацией крупных деталей на станках с ограниченным пространством между пазами, компактность этой серии станет преимуществом. При работе с мелкими или тонкостенными заготовками используйте алюминиевые башмаки — они снижают риск деформации. Для фиксации в углах или на выступах применяйте остроконечный рычаг из комплекта. Учитывайте, что ключ BASKN и проставки BAS0 приобретаются отдельно — это стоит предусмотреть при планировании оснастки.
