Компактный станочный зажим для интенсивной работы

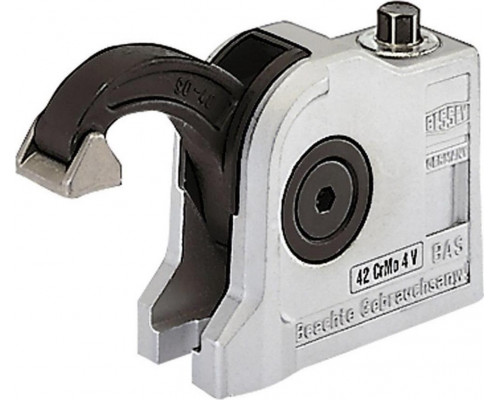

BESSEY BAS-C9-4 — это профессиональный станочный зажим из серии BAS-C compact, предназначенный для надежной фиксации заготовок при сварке, сборке или механической обработке. Модель отличается уменьшенной на 30% конструкцией по сравнению с аналогами, что позволяет работать в условиях ограниченного пространства, не жертвуя усилием зажима. Усилие до 16 000 Н делает эту модель пригодной для тяжелых задач, включая фиксацию толстостенных профилей и листового металла.
Конструкция и ключевые параметры
Корпус и прижимной рычаг выполнены из усиленной высококачественной стали, что обеспечивает устойчивость к деформации при высоких нагрузках. Выступ зажима составляет 40 мм, а высота зажима — 88 мм. Эти параметры определяют, какую толщину детали можно зафиксировать: при стандартном положении рычага зажим охватывает детали высотой до 88 мм, а выступ в 40 мм позволяет работать с заготовками, расположенными на расстоянии до 40 мм от края стола или приспособления.
Вес 1,3 кг делает модель достаточно легкой для частой перестановки, но при этом конструкция сохраняет жесткость, необходимую для точной фиксации. Зажимное усилие в 16 000 Н (около 1600 кгс) гарантирует, что деталь не сместится под нагрузкой, что критично при фрезеровании или сварке.
Особенности выбора рычага и крепления
Модель BAS-C9-4 поставляется с открытым крепежным отверстием под винты M10 или M12. Это позволяет быстро монтировать зажим на стол или сборочный стенд без необходимости точного позиционирования — отверстие открытое, что упрощает установку и снятие. Для тех, кому требуется закрытое отверстие (например, для фиксации на резьбовой шпильке), существует версия BAS-CB.
Прижимной рычаг в данной модели может быть заменен на один из трех вариантов: укороченный, удлиненный с поворотным алюминиевым башмаком или остроконечный. Стандартная комплектация предполагает рычаг с поворотным башмаком, который равномерно распределяет усилие по поверхности детали, предотвращая вмятины. Остроконечный рычаг подходит для зажатия на небольших выступах или в узких местах, где стандартный башмак не помещается.
Практические возможности и ограничения
Зажим эффективен для фиксации деталей из стали, алюминия, пластика и дерева, если усилие не превышает допустимые пределы для материала. Высокое усилие в 16 000 Н требует аккуратности при работе с мягкими или тонкостенными заготовками — рекомендуется использовать прокладки для распределения давления. Компактные размеры (ширина 85 мм, глубина 170 мм, высота 45 мм в упаковке) позволяют хранить зажим в стандартном ящике инструментального шкафа.
Модель не предназначена для динамических нагрузок (например, вибрации от перфоратора) — это станочный зажим для статической фиксации. При выборе учитывайте, что выступ 40 мм ограничивает расстояние от края стола до точки зажима: если деталь шире, потребуется удлинитель или перестановка зажима.
Совместимость и эксплуатация
Зажим совместим со стандартными столами и приспособлениями, имеющими отверстия под винты M10 или M12. Для установки потребуется ключ подходящего размера (не входит в комплект). Регулярная очистка резьбовых соединений и смазка направляющих продлевают срок службы механизма. При работе в условиях высокой влажности или с агрессивными средами рекомендуется дополнительная антикоррозийная обработка.
Характеристики
Габариты и вес
