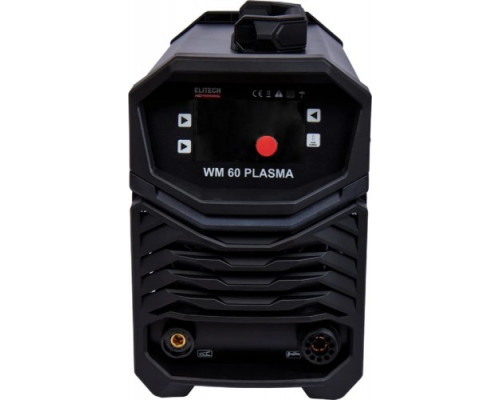

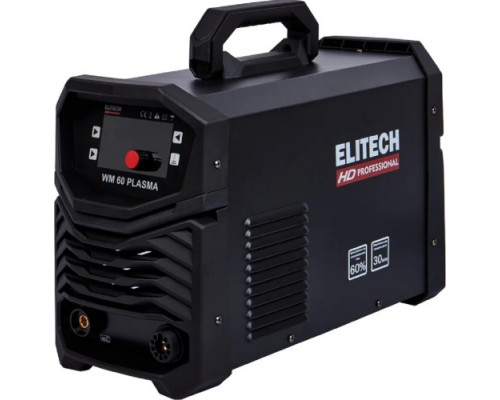

Аппарат плазменной резки ELITECH WM 60 PLASMA HD

Профессиональный инструмент для точной и быстрой резки металла

Аппарат плазменной резки ELITECH WM 60 PLASMA HD — это компактный, но мощный инверторный источник, предназначенный для высококачественного разделительного реза широкого спектра металлов. Он эффективно работает с конструкционными и низколегированными сталями, алюминием, медью, нержавеющей сталью и титаном, обеспечивая чистый рез с минимальной зоной термического влияния и деформацией заготовки. Модель рассчитана на интенсивное использование в условиях мастерской, сервисного центра или на производственном участке.

Ключевые рабочие возможности и производительность

Основной показатель аппарата — максимальная толщина реза в 30 мм. Этот параметр указывает на способность аппарата выполнить разделительный рез, однако для получения стабильного, качественного результата с оптимальной скоростью и чистотой кромки рекомендуется ориентироваться на оптимальную толщину в 20 мм. Рабочий ток регулируется в диапазоне от 20 до 50 А, что позволяет гибко настраивать режим под толщину и тип металла, экономя ресурс расходных частей и электроэнергию.

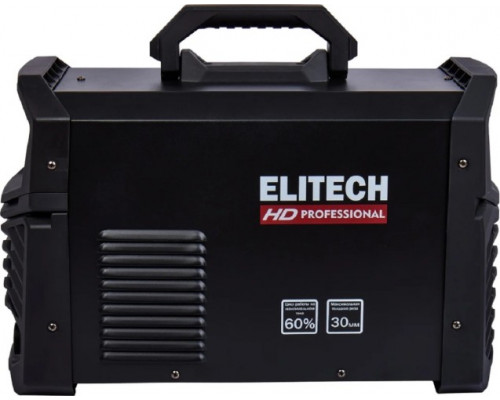

Важным эксплуатационным параметром является процент нагрузки (ПН), равный 60%. Это означает, что аппарат рассчитан на продолжительную работу в течение 6 минут из каждых 10 при максимальном токе 50 А. Такой цикл подходит для большинства серийных операций. Для длительной резки на предельных токах требуется соблюдение пауз, что является типичным для аппаратов данного класса.

Особенности конструкции и требования к эксплуатации

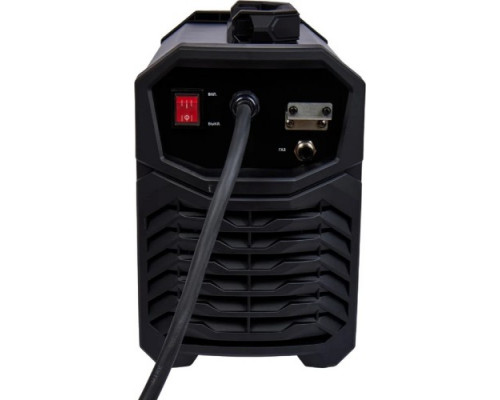

Аппарат работает от стандартной однофазной сети 230 В, но его высокая потребляемая мощность в 6 кВт предъявляет серьезные требования к питающей линии. Для безопасной и стабильной работы необходима качественная проводка сечением не менее 2.5 мм², надежные контакты в розетке и, желательно, прямое подключение к щитку через автоматический выключатель соответствующего номинала. Использование удлинителей допустимо только при условии их достаточного сечения и минимальной длины.

Плазмообразующей средой является сжатый воздух. Аппарату требуется стабильный поток 350 л/мин при давлении, указанном в инструкции. Комплектный редуктор с фильтром-влагоотделителем критически важен для подготовки воздуха: он удаляет влагу и масло, продлевая срок службы плазмотрона и электродов. Отсутствие качественной очистки воздуха — частая причина преждевременного выхода дорогостоящих расходных материалов из строя.

Технологическая функция GRID и её практическое применение

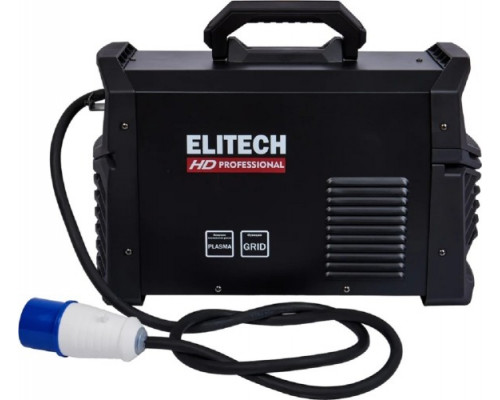

Одной из отличительных особенностей модели является функция "GRID" (решетка). Она позволяет выполнять сегментную резку, например, прорези или перфорацию в листовом металле, с поддержанием дежурной (пилотной) дуги. Это означает, что при перемещении с одного реза на другой основная режущая дуга гаснет, но аппарат остается в рабочем режиме, а при поднесении горелки к новому месту резка возобновляется мгновенно, без повторного запуска высокочастотного поджига. Это повышает удобство оператора, снижает тепловложение в заготовку и увеличивает ресурс электрода.

Комплектация и эргономика

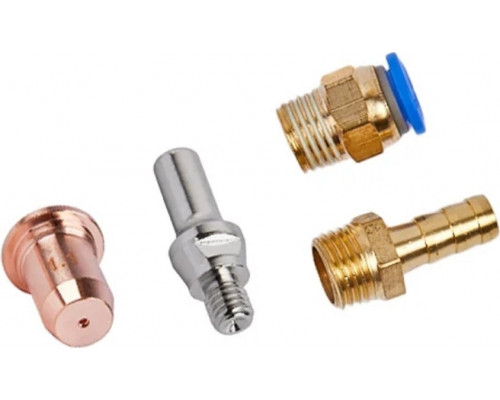

Аппарат поставляется готовым к работе с базовым набором:

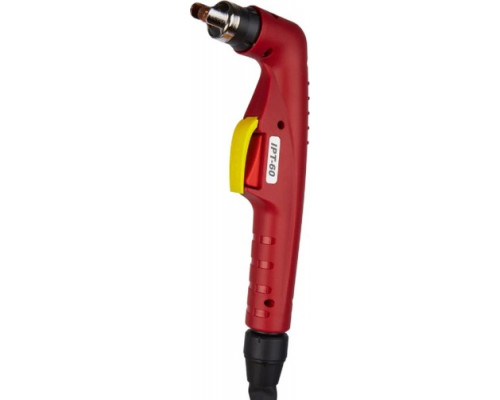

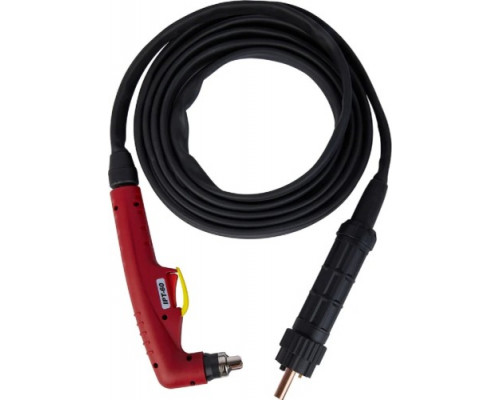

• Плазменная горелка (плазмотрон) с кабелем.

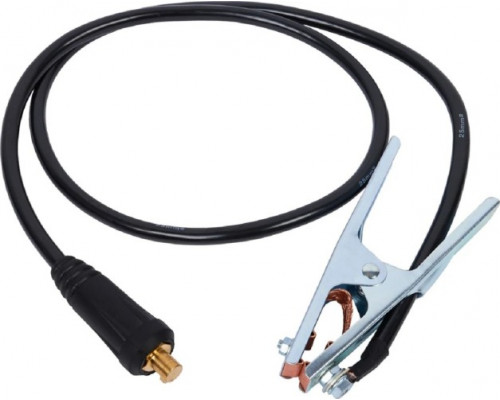

• Кабель с зажимом массы для подключения к обрабатываемой заготовке.

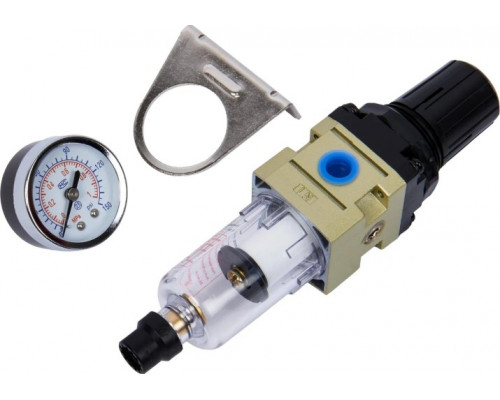

• Редуктор с воздушным фильтром и манометром для подключения к пневмолинии.


• Ключ для обслуживания горелки.

Относительно компактные габариты (493x213x330 мм) и вес 13.6 кг делают аппарат мобильным для перемещения по цеху или транспортировки на объект. Следует учитывать, что для полноценной работы также потребуется внешний источник сжатого воздуха — компрессор, способный обеспечить необходимый непрерывный расход, и шланги для его подключения.

Для каких задач подходит аппарат

ELITECH WM 60 PLASMA HD оптимален для:

• Работ в металлообрабатывающих мастерских и на небольших производствах.


• Изготовления и монтажа металлоконструкций, художественной резки.


• Ремонтных работ, включая демонтаж и вырезку дефектных участков.


• Резки цветных металлов, где газовые методы неэффективны или окисляют кромку.

Его ограничением, как и у любой однофазной плазменной резки, является зависимость от мощности сети и рекомендация не работать постоянно на максимальной толщине. Для ежедневной резки металла толщиной 25-30 мм стоит рассмотреть более мощные трехфазные модели. Однако в своем классе WM 60 PLASMA HD представляет собой сбалансированное решение, сочетающее достаточную мощность, функциональность и надежность для профессионального использования.
