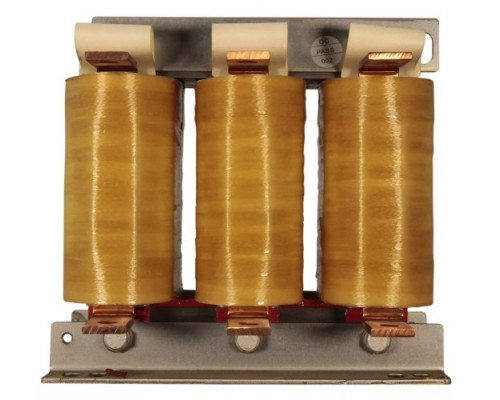

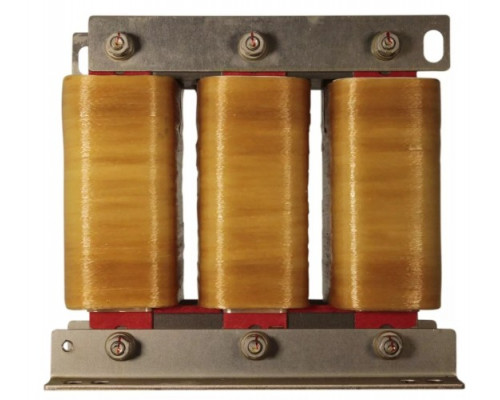

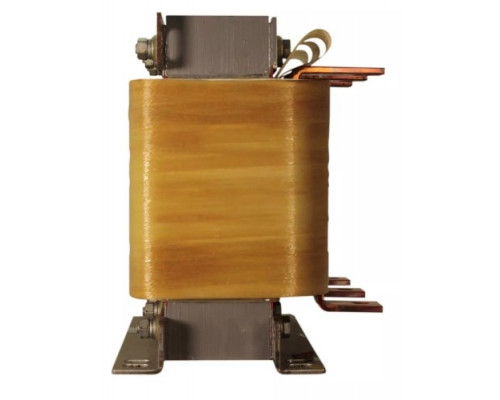

Дросель ESQ ACL-SN-200 входной 200 кВт 08.04.000832

Назначение и сфера применения

Дроссель ESQ ACL-SN-200 входной 08.04.000832 — это силовой фильтр, устанавливаемый на входе преобразователя частоты. Модель рассчитана на работу с оборудованием мощностью 200 кВт. Основная задача устройства — защита частотного преобразователя и питающей сети от взаимных помех, а также обеспечение стабильной работы привода в условиях промышленных нагрузок. Дроссель применяется в системах управления асинхронными двигателями насосов, вентиляторов, конвейеров, компрессоров и другого оборудования, где требуется надежная фильтрация питающего напряжения.

Ключевые технические особенности

Модель ACL-SN-200 от производителя ESQ построена на базе высококачественного магнитопровода и медной обмотки, что обеспечивает низкие потери и стабильные характеристики при номинальной мощности 200 кВт. Устройство эффективно подавляет высшие гармоники, возникающие при работе импульсных источников питания преобразователей частоты. Это снижает уровень радиопомех и токов утечки, которые могут негативно влиять на чувствительное электронное оборудование, находящееся в одной сети.

Практическая польза для оборудования

Использование входного дросселя ESQ ACL-SN-200 позволяет решить несколько задач одновременно:

• Снижение нагрева силовых модулей преобразователя частоты и обмоток электродвигателя за счет сглаживания импульсных выбросов тока.


• Уменьшение акустического шума, издаваемого двигателем при работе от ШИМ-инвертора.


• Защита изоляции обмоток двигателя от пробоя из-за высоких скоростей нарастания напряжения (du/dt), особенно актуально при длине кабеля от преобразователя до мотора более 30 метров.

Конструктивные и эксплуатационные параметры

Дроссель имеет компактные габариты: ширина 230 мм, высота 290 мм, глубина 290 мм. Масса устройства составляет 43 кг, что указывает на использование качественных материалов с достаточным запасом по току и индуктивности. Корпус рассчитан на установку в шкафах управления или на DIN-рейку при наличии соответствующего крепления. Важно учитывать, что дроссель предназначен для работы в цепях переменного тока и требует правильного выбора сечения подключаемых проводов в соответствии с номинальным током нагрузки.

Ограничения и рекомендации по выбору

При подборе дросселя ACL-SN-200 необходимо убедиться, что мощность подключаемого преобразователя частоты не превышает 200 кВт. Устройство не заменяет сетевой фильтр или помехоподавляющий дроссель на выходе преобразователя — эти компоненты решают разные задачи. Для максимальной эффективности рекомендуется устанавливать дроссель как можно ближе к входным клеммам преобразователя частоты, минимизируя длину соединительных проводов. Также следует учитывать, что при работе на предельных нагрузках возможен нагрев корпуса, поэтому требуется обеспечить естественную вентиляцию вокруг устройства.
