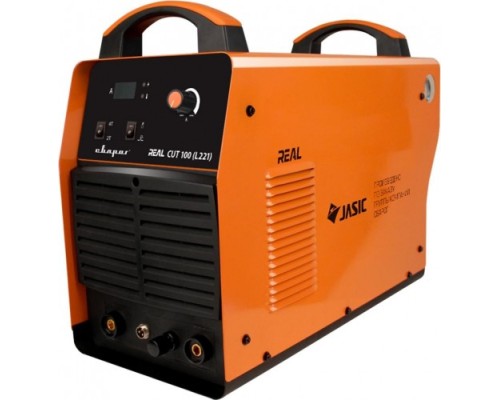

Аппарат плазменной резки Сварог CUT 100 (L221)

Промышленный инвертор для точной и мощной плазменной резки

Аппарат плазменной резки СВАРОГ CUT 100 (L221) — это профессиональный инверторный источник, рассчитанный на интенсивную эксплуатацию в условиях мастерской или производства. Модель сочетает высокую мощность, позволяющую работать с металлом значительной толщины, и технологичные функции для гибкого управления процессом резки, включая интеграцию с автоматизированными системами.

Мощность и производительность для сложных задач

Сердцем аппарата является инверторная схема, генерирующая сварочный ток плазмы до 100 А. Ключевой параметр — максимальная толщина разрезаемого металла в 35 мм. Это предельный показатель для пропила, на который способна установка. Для повседневной, качественной и быстрой резки производитель указывает оптимальную толщину в 20 мм. Именно в этом диапазоне достигается наилучшее качество кромки, скорость работы и минимальный расход электродов и сопел.

Аппарат эффективно режет все токопроводящие материалы: черную и нержавеющую сталь, алюминий, медь, латунь. Плазменная технология минимизирует зону термического влияния, что особенно важно для нержавеющих сталей и цветных металлов, предотвращая коробление и сохраняя антикоррозионные свойства.

Особенности конструкции и требования к эксплуатации

CUT 100 — это трехфазный аппарат, рассчитанный на подключение к сети 400 В. Потребляемая мощность достигает 18 кВт, что требует соответствующей подготовленной электросети с надежным заземлением и автоматическим выключателем, рассчитанным на такой ток. Вес в 27 кг и габариты (568x259x446 мм) подразумевают стационарную установку или перемещение на специальной тележке.

Важнейшим условием стабильной работы является подача очищенного сжатого воздуха. Аппарат требует постоянного давления в 7 бар с расходом 250 литров в минуту. Необходимо использовать масловлагоотделитель и редуктор с манометром на выходе из компрессора или ресивера. Недостаточное давление или влажность воздуха приводят к нестабильности дуги, быстрому износу расходных частей плазмотрона и ухудшению качества реза.

Интеллектуальное управление и гибкость применения

Аппарат оснащен системой высокочастотного бесконтактного поджига дуги, что повышает удобство и безопасность начала резки. Плавная регулировка тока от 20 до 100 А позволяет точно подбирать параметры под толщину и тип металла, экономя ресурс и энергию.

• Режимы 2T/4T: Режим 2T используется для стандартной резки. Режим 4T (цикличный) удобен для длительных операций — нажатие и отпускание кнопки на горелке включает и выключает дугу без постоянного удержания, снижая утомляемость оператора.


• Автоопределение плазмотрона: Аппарат автоматически распознает, подключена к нему ручная горелка или автоматическая (механизированная) для работы с ЧПУ, и корректирует логику управления.


• Разъемы для ЧПУ: Наличие интерфейсов для подключения к системам числового программного управления (станкам плазменной резки) расширяет сферу применения аппарата от ручной работы до точного, сложного раскроя по заданным контурам.

Надежность в продолжительной работе

Показатель ПН (Продолжительность Нагрузки) в 60% при максимальном токе 100 А означает, что в 10-минутном цикле аппарат может непрерывно резать на полной мощности 6 минут, после чего требуется 4 минуты на охлаждение. Это промышленный класс надежности, достаточный для большинства производственных и ремонтных задач. При работе на меньших токах, например, на оптимальных 60-80 А для резки 15-20 мм стали, продолжительность непрерывной работы будет существенно выше.

Комплектация и готовность к работе

Аппарат поставляется в полной комплектации для немедленного начала ручной резки после подключения к сети и воздуху.

• Плазменный резак (плазмотрон) TECH CS 101 в сборе с кабелем длиной 6 метров, что обеспечивает хорошую свободу перемещения вокруг заготовки.


• Кабель заземления с мощной клеммой длиной 3 метра для надежного подключения к разрезаемой детали.


• Комплект ЗИП (запасных частей и расходников), который обычно включает электроды, сопла, защитные колпачки и другие элементы, подверженные износу в процессе работы.


• Руководство по эксплуатации с техническими данными, схемами подключения и рекомендациями по настройке.

Таким образом, СВАРОГ CUT 100 (L221) позиционируется как надежный и мощный инструмент для профессиональных мастерских, служб металлообработки и промышленных предприятий, где требуется высокое качество резки, производительность и возможность как ручного, так и автоматизированного труда.
