Бесконтактный детектор напряжения КВТ KT 103 серия PROLINE 90951

Бесконтактный детектор напряжения КВТ KT 103 PROLINE: назначение и принцип работы

Детектор КВТ KT 103 серии PROLINE (артикул 90951) — это компактный инструмент для поиска переменного напряжения без прямого контакта с токоведущими частями. Устройство работает по принципу感应 электрического поля: при приближении к проводнику под напряжением оно подает сигнал, позволяя быстро определить наличие фазы, нуля или скрытой проводки. Модель ориентирована на электромонтажников, обслуживающий персонал и домашних мастеров, которым требуется безопасная проверка цепей до 1000 В.

Диапазоны чувствительности и практические сценарии

KT 103 оснащен двумя режимами чувствительности, которые переключаются в зависимости от задачи:

• Высокий режим (12–1000 В) — позволяет обнаруживать напряжение начиная с 12 В. Подходит для работы с низковольтными цепями, например, системами освещения 12 В, сигнализациями или слаботочными линиями.


• Низкий режим (70–1000 В) — стандартный для бытовых и промышленных сетей 220–380 В. Исключает ложные срабатывания от наводок, что удобно при поиске фазного провода в распределительных щитах или розетках.

Переключение между режимами дает возможность адаптировать детектор под конкретную среду: от поиска обрыва в низковольтной проводке до проверки силовых кабелей.

Система индикации: как интерпретировать сигналы

Для точного определения наличия и интенсивности напряжения детектор использует комбинированную индикацию:

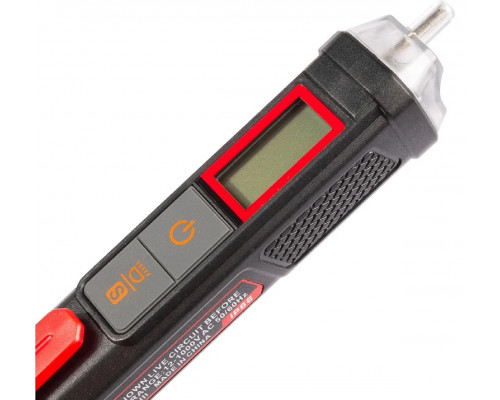

• ЖК-дисплей со шкалой — отображает уровень сигнала в цифровом виде и на графической шкале от низких значений к высоким. Позволяет визуально оценить, насколько сильное поле регистрирует прибор.


• Световая индикация — меняет цвет от зеленого к красному по мере приближения к источнику напряжения. Красный цвет указывает на максимальную интенсивность.


• Звуковая индикация — частота звукового сигнала увеличивается от медленного к быстрому при усилении поля. Это помогает ориентироваться без постоянного взгляда на дисплей.

Такая система удобна при работе в условиях плохой освещенности или в шумных помещениях, где один из каналов может быть менее информативен.

Особенности эксплуатации и ограничения

Детектор предназначен только для переменного напряжения частотой 50/60 Гц — стандартные сети. Он не реагирует на постоянное напряжение, поэтому не подходит для проверки батарей или аккумуляторов. Бесконтактный метод измерения исключает риск поражения током при соблюдении правил безопасности, но не гарантирует обнаружение напряжения в экранированных кабелях или за толстыми стенами. Для точной локации скрытой проводки рекомендуется использовать низкий режим чувствительности, чтобы избежать ложных срабатываний от соседних цепей.

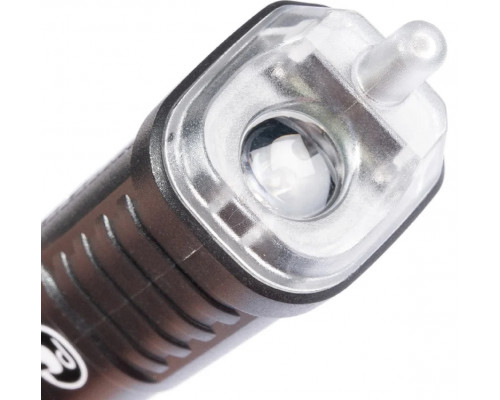

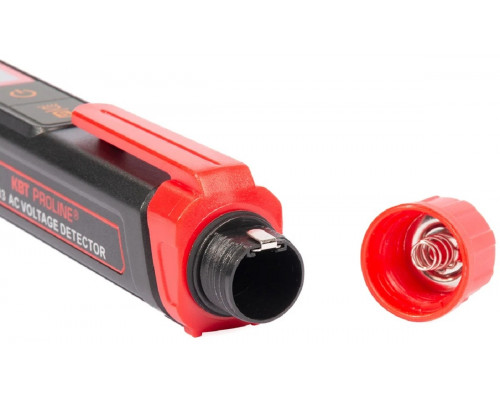

Устройство оснащено подсветкой рабочей зоны, что упрощает работу в затемненных местах — например, внутри распределительных щитов или под потолком. Функция автоматического отключения продлевает срок службы батарей (два элемента AAA по 1.5 В), предотвращая разряд при случайном включении в инструментальном ящике. Вес детектора с батарейками составляет всего 50 г, а компактные размеры (156x24x30 мм) позволяют носить его в кармане или на поясе.

Что важно учесть при выборе

Модель KT 103 PROLINE ориентирована на пользователей, которым нужен универсальный детектор для работы в диапазоне от 12 до 1000 В. Наличие двух режимов чувствительности делает ее полезной как для профессиональных электромонтажников, так и для тех, кто периодически проверяет проводку в доме. Однако стоит учитывать, что прибор не определяет точное значение напряжения — он лишь сигнализирует о его наличии и относительной интенсивности. Если требуется измерение точных параметров сети, потребуется мультиметр. Также детектор не предназначен для поиска обрывов в цепях под нагрузкой — его задача ограничена обнаружением потенциала.
