Назначение и сфера применения

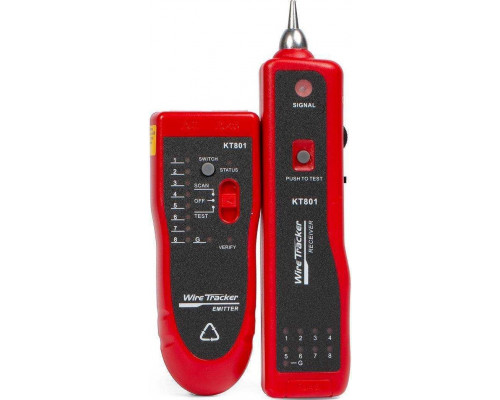

Тестер КВТ LAN кабельный KT 801 PROLINE с тон-генератором 86213 — это комбинированный прибор, объединяющий функции генератора тонального сигнала и кабельного тестера. Он предназначен для поиска, идентификации и проверки целостности кабельных линий связи. Устройство рассчитано на работу с витой парой (LAN), телефонными линиями и низковольтными электрическими проводами. Максимальная длина исследуемого кабеля составляет 2000 метров, что позволяет использовать его как в локальных сетях небольших офисов, так и при обслуживании распределительных щитов и кроссовых панелей.
Режимы работы и практические возможности
Прибор работает в двух основных режимах: генерация тонального сигнала и тестирование кабеля. В режиме тон-генератора передатчик подает на линию двухтоновый настраиваемый сигнал частотой 1000 Гц с максимальным выходным напряжением 8 В (размах). Приемник позволяет улавливать этот сигнал на расстоянии, что помогает точно определить маршрут прокладки кабеля в стенах, кабель-каналах или пучке проводов. Функция тестирования витой пары заменяет отдельный кабельный тестер: с ее помощью можно проверить правильность обжима коннекторов, выявить обрыв или короткое замыкание в линии. Дополнительно прибор отображает полярность и уровень постоянного напряжения на проверяемой линии, что полезно при работе с телефонными цепями.
Комплектация и особенности эксплуатации
В комплект поставки входят передатчик и приемник, наушники для работы в шумных помещениях, кабель-переходник RJ45-RJ45 для прямого подключения к сетевым розеткам, кабель-переходник RJ11-RJ11 для телефонных линий, а также кабель-переходник RJ11 с зажимами типа «крокодил» для подключения к оголенным проводам или клеммам. Все компоненты упакованы в чехол для хранения и транспортировки. Питание осуществляется от комплекта батареек, входящего в комплект. Габариты упаковки (50×250×150 мм) и вес 0,41 кг делают прибор компактным для переноски в сумке с инструментом.
Ограничения и важные замечания
Прибор предназначен для работы с низковольтными цепями — не подключайте его к сетям с напряжением выше 24 В. Двухтоновый сигнал настраивается вручную, что требует некоторого опыта для точной идентификации линии в условиях сильных помех. Функция тестирования витой пары корректно работает только при использовании стандартных коннекторов RJ45 и RJ11 — для необжатых проводов потребуется применение переходников с «крокодилами». При работе с длинными линиями (близкими к 2000 м) точность определения обрыва может снижаться из-за затухания сигнала.
Характеристики
Габариты и вес
