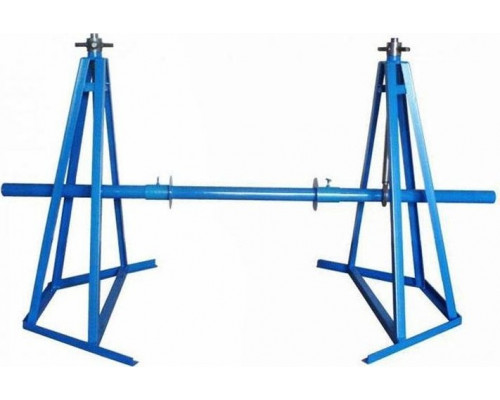

Домкрат кабельный КВТ ДК-5В 67093

Назначение и сфера применения

Кабельный домкрат КВТ ДК-5В 67093 — это специализированное оборудование для монтажных и ремонтных работ с силовыми кабелями в барабанах (бухтах). Модель предназначена для подъема тяжелых кабельных барабанов и их фиксации на высоте, обеспечивая удобный доступ для размотки кабеля непосредственно на объекте. Конструкция рассчитана на работу с бухтами значительного веса и диаметра, что делает ее востребованной при прокладке линий электропередач, на промышленных объектах и в инфраструктурных проектах.

Конструктивные особенности и принцип работы

Домкрат состоит из двух отдельных стоек, которые устанавливаются по обе стороны кабельного барабана. В комплект входят две стойки, два поджимных башмака, одна ось и два винта. Ось продевается через центральное отверстие бухты и фиксируется в стойках с помощью винтов. Поджимные башмаки обеспечивают надежный упор и предотвращают смещение барабана во время работы. Подъем осуществляется за счет вращения винтового механизма, что позволяет плавно регулировать высоту и надежно удерживать груз в заданном положении. Винтовая передача исключает риск самопроизвольного опускания, что критически важно при размотке кабеля.

Грузоподъемность и практические возможности

Максимальная грузоподъемность модели составляет 5 тонн. Это означает, что домкрат способен безопасно поднимать и удерживать кабельные барабаны полным весом до 5000 кг. Параметр грузоподъемности является суммарным для двух стоек: каждая стойка рассчитана на нагрузку до 2,5 тонны. При выборе домкрата важно учитывать не только вес кабеля, но и массу самого деревянного или металлического барабана, так как общий вес не должен превышать 5 тонн. Модель ДК-5В ориентирована на работу с тяжелыми бухтами большого сечения, используемыми в магистральных и распределительных сетях.

Масса и устойчивость

Вес домкрата составляет 115 кг. Это объясняется массивностью конструкции: стойки и ось выполнены из прочного металла, способного выдерживать высокие нагрузки без деформации. Большая собственная масса обеспечивает устойчивость оборудования при работе с тяжелыми барабанами и снижает риск опрокидывания. Однако при транспортировке и перемещении по объекту следует учитывать, что для монтажа домкрата потребуется как минимум два человека или использование погрузочной техники.

Комплектация и сборка

В базовую поставку входят:

• Стойка кабельного домкрата — 2 шт.


• Поджимной башмак — 2 шт.


• Ось кабельного домкрата — 1 шт.


• Винт кабельного домкрата — 2 шт.

Обратите внимание: домкрат поставляется в разобранном виде. Перед началом работ требуется сборка конструкции на месте. Все элементы имеют стандартные крепежные соединения, что позволяет собрать оборудование без специального инструмента. При установке важно обеспечить ровную и твердую поверхность под обе стойки, чтобы избежать перекоса оси и неравномерного распределения нагрузки.

Ограничения и особенности эксплуатации

Модель ДК-5В не предназначена для динамических нагрузок (например, для перемещения груза в подвешенном состоянии). Ее функция — статическое удержание барабана при размотке. Не допускается превышение максимальной грузоподъемности, а также использование домкрата для подъема людей или оборудования, не являющегося кабельными барабанами. Перед началом работ необходимо проверить исправность винтового механизма и отсутствие видимых повреждений на стойках и оси. Регулярное обслуживание (очистка резьбы, смазка винтов) продлевает срок службы и обеспечивает безопасность эксплуатации.
