Домкрат кабельный винтовой КВТ ДКВ-6С 84849

Назначение и область применения

Кабельный домкрат КВТ ДКВ-6С винтовой модели 84849 представляет собой механическую систему, предназначенную для размотки кабеля с барабана. Оборудование используется при прокладке кабельных линий на строительных и монтажных площадках, а также в производственных цехах. Основная задача домкрата — удерживать барабан с кабелем на весу и обеспечивать его свободное вращение для плавной отмотки без рывков и повреждения изоляции.

Конструктивные особенности и принцип работы

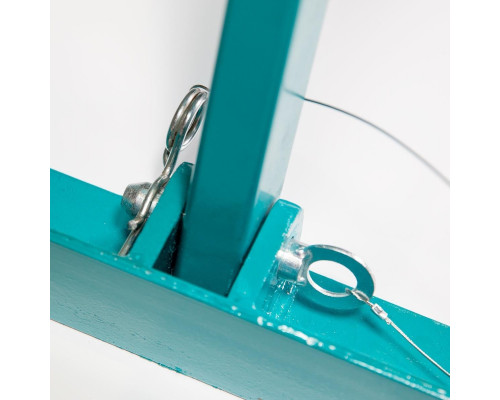

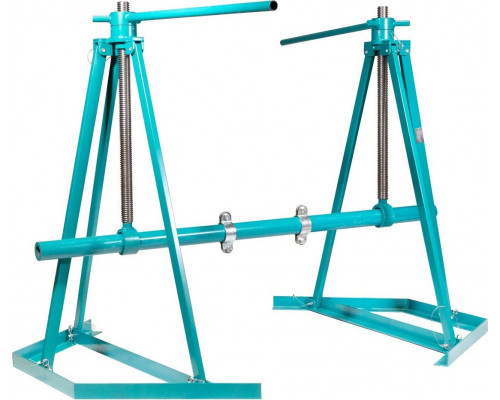

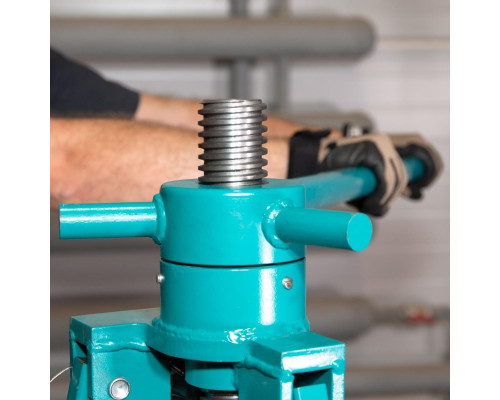

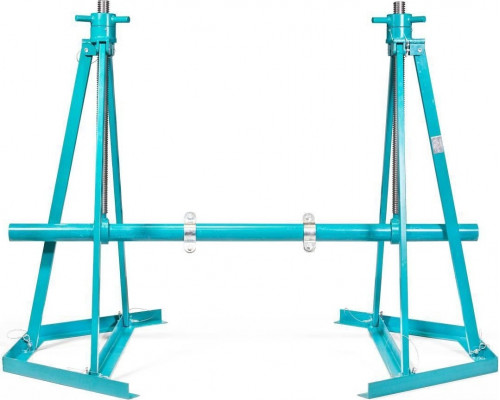

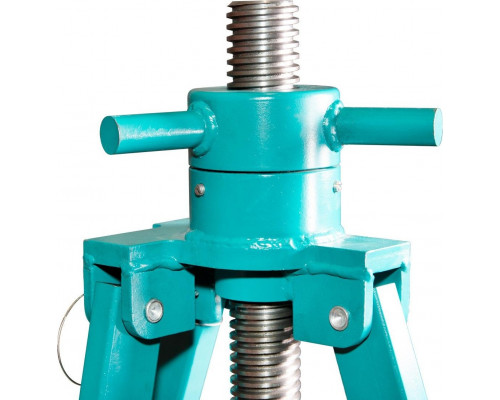

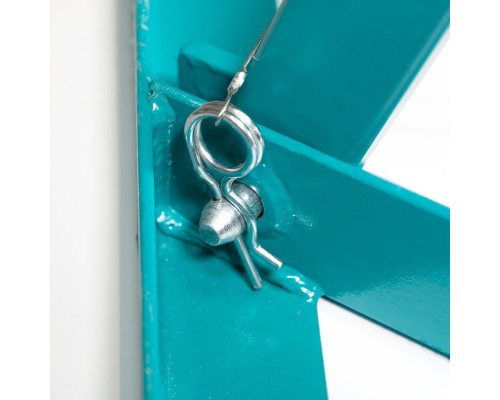

Домкрат состоит из двух складных стоек с усиленным профилем, которые устанавливаются по обе стороны барабана. Каждая стойка оснащена винтовым механизмом подъема, что позволяет регулировать высоту оси в зависимости от диаметра барабана. В месте вращения ходовой гайки используется подшипниковый узел — это снижает усилие при подъеме и повышает плавность хода. Все элементы конструкции фиксируются тремя специальными пальцами через втулки, что обеспечивает надежное соединение без люфтов.

Технические возможности и практические ограничения

Грузоподъемность комплекта из двух стоек составляет 6 тонн (6000 кгс). Это означает, что домкрат способен удерживать барабаны с кабелем массой до 6 тонн включительно. При этом важно учитывать, что ось, входящая в комплект, имеет собственную грузоподъемность 5 тонн — это ограничение необходимо принимать во внимание при выборе барабана. Домкрат совместим с барабанами номеров от №10 до №22, что охватывает большинство стандартных кабельных барабанов, используемых в монтажных работах.

Комплектация и габариты

В комплект поставки входят:

• Две стойки ДКВ-6С — в транспортировочном положении каждая стойка имеет габариты 1520×270×600 мм и вес 56 кг;

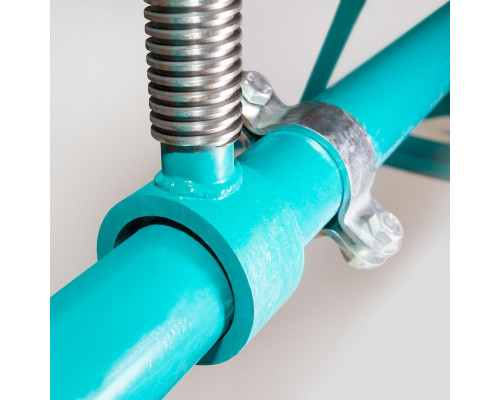

• Ось диаметром 76 мм, длиной 2500 мм и толщиной стенки 14 мм — грузоподъемность оси составляет 5 тонн;


• Общий вес комплекта — 112 кг.

Складная конструкция стоек позволяет компактно хранить и перевозить оборудование: в сложенном виде стойки занимают минимум места, что удобно при транспортировке на объекты.

Что важно учесть при выборе

Перед использованием домкрата ДКВ-6С необходимо убедиться, что масса барабана с кабелем не превышает 6 тонн, а нагрузка на ось не более 5 тонн. Оборудование рассчитано на работу с барабанами стандартных номеров от №10 до №22 — для нестандартных барабанов может потребоваться дополнительная проверка совместимости. Домкрат является механическим (винтовым), поэтому для подъема барабана требуется физическое усилие оператора. Конструкция не предусматривает гидравлического или электрического привода, что важно учитывать при планировании работ в полевых условиях.
