Электродвигатель 5Аи Е1 56 С2 IM 1081 0.25 кВт 3000 об/мин

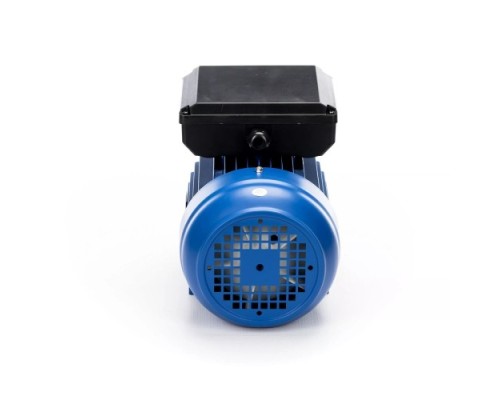

Электродвигатель 5Аи Е1 56 С2 IM 1081 0.25/3000 — компактный источник вращения для точных задач

Модель 5Аи Е1 56 С2 IM 1081 0.25/3000 представляет собой однофазный асинхронный электродвигатель мощностью 0.25 кВт, рассчитанный на стандартное бытовое напряжение 230 В. Это решение для механизмов, где требуется стабильная частота вращения 3000 об/мин при компактных габаритах и малом весе. Двигатель выполнен в лаповом исполнении с фланцем, что расширяет варианты его монтажа на различные типы оборудования.

Практическое назначение и сферы применения

Данный электродвигатель предназначен для комплектации малогабаритного оборудования бытового и общепромышленного назначения. Благодаря мощности 0.25 кВт и высокой частоте вращения, он эффективен в приводах:

• деревообрабатывающих станков малого формата (рейсмусы, фуганки, циркулярные пилы);


• центробежных насосов и вентиляторов;


• конвейерных линий с небольшой нагрузкой;


• компрессоров и мешалок для вязких сред.

Ограничение по мощности (0.25 кВт) означает, что двигатель подходит для инструмента и механизмов, не требующих высокого пускового момента и длительной работы под тяжелой нагрузкой. Для интенсивной эксплуатации с частыми пусками или высокими пиковыми нагрузками следует рассмотреть модели большей мощности.

Сильные стороны и конструктивные особенности

Ключевое преимущество — степень защиты IP55, что обеспечивает полную пылезащиту и защиту от водяных струй. Это позволяет эксплуатировать двигатель в условиях повышенной запыленности, влажности или на открытом воздухе под навесом (в рамках климатического исполнения У2). Корпус устойчив к воздействию атмосферных осадков и конденсата, что продлевает срок службы в неотапливаемых помещениях.

Высокий КПД 73.8% для двигателя малой мощности означает экономию электроэнергии и меньшее тепловыделение. Ток статора 5.2 А при напряжении 230 В указывает на необходимость использования автоматического выключателя с соответствующей токовой характеристикой и сечения питающего кабеля не менее 1.5 мм² для предотвращения перегрева проводки.

Геометрические параметры и монтаж

Двигатель имеет присоединительные размеры по ГОСТ 31606-2012, что гарантирует совместимость с большинством стандартных посадочных мест оборудования. Вал длиной 40 мм и диаметром 19 мм — распространенный типоразмер для малых станков и насосов. Исполнение IM 1081 (лапы с фланцем) позволяет крепить двигатель как на горизонтальную поверхность через лапы, так и на вертикальную стену или плиту через фланец, что важно при ограниченном пространстве.

Габариты без упаковки (300х150х200 мм) и вес 4 кг делают модель удобной для встраивания в компактные корпуса и переносные установки. При проектировании крепления учитывайте длину вала — для надежной фиксации рабочего органа (шкива, муфты) требуется посадка на вал не менее 25-30 мм.

Особенности эксплуатации и ограничения

Двигатель рассчитан на климатическое исполнение У2, что означает работоспособность при температурах от -40°C до +40°C, но с ограничением по влажности — до 80% при 25°C. При установке на улице в регионах с высокой влажностью или агрессивной средой рекомендуется дополнительная защита (кожух, обработка корпуса).

Однофазное исполнение (230 В) упрощает подключение в бытовых сетях, но требует наличия рабочего конденсатора (обычно входит в комплект поставки, уточняйте при заказе). Без конденсатора двигатель не запустится. Частота вращения 3000 об/мин — синхронная, под нагрузкой она снижается на 3-5%, что характерно для асинхронных двигателей. Это важно учитывать при расчете производительности насосов и вентиляторов.
