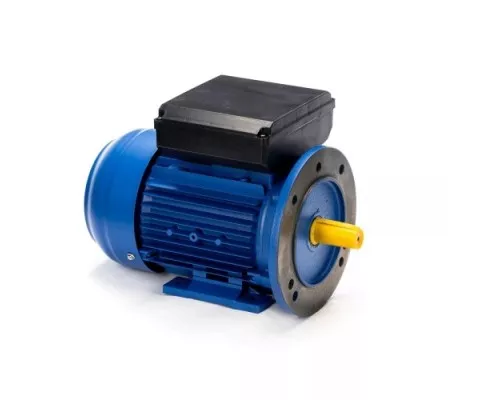

Электродвигатель 5Аи Е2 71 С4 IM 3081 0,75/1500 01.06.01.220333

Назначение и область применения

Электродвигатель 5Аи Е2 71 С4 IM 3081 0.75/1500 01.06.01.220333 — это асинхронный двигатель общепромышленного и бытового назначения, предназначенный для привода механизмов с умеренными нагрузками. Модель мощностью 0,75 кВт и частотой вращения 1500 об/мин оптимальна для компактного оборудования: деревообрабатывающих станков (циркулярные пилы, фуганки), насосов, вентиляторов, конвейеров и сельскохозяйственных машин. Благодаря фланцевому исполнению IM 3081 с большим фланцем (диаметр 165 мм) двигатель монтируется непосредственно на корпус механизма, что упрощает конструкцию привода и снижает требования к точности соосности.

Конструктивные особенности и практическая польза

Ключевая особенность модели — степень защиты IP55. Корпус двигателя полностью защищен от пыли и выдерживает водяные струи с любого направления. Это позволяет эксплуатировать его в условиях повышенной влажности, на открытом воздухе под навесом или в неотапливаемых помещениях без риска выхода из строя обмоток. Климатическое исполнение У2 подтверждает работоспособность при температурах от -40°C до +40°C, что актуально для регионов с умеренным климатом.

Вал диаметром 22 мм и длиной 50 мм обеспечивает надежное крепление рабочего органа (шкива, муфты, зубчатого колеса) стандартными посадками. При выборе учитывайте, что для фланцевого исполнения требуется ответный фланец с центрирующей выточкой под диаметр 165 мм — это типовой размер для европейских и отечественных насосов и редукторов.

Энергоэффективность и электрические параметры

КПД 73% — средний показатель для двигателей данной мощности и серии. При номинальной нагрузке двигатель потребляет ток 7,0 А от однофазной сети 230 В. Важно: модель рассчитана на однофазное напряжение, что делает её пригодной для подключения в стандартную бытовую розетку без преобразователей частоты. Однако при пуске под нагрузкой возможны кратковременные просадки напряжения — рекомендуется устанавливать автоматический выключатель с характеристикой C на номинальный ток не менее 10 А.

Габариты и монтажные ограничения

Физические размеры двигателя (300×200×250 мм) и масса 10 кг позволяют размещать его на легких рамах и кронштейнах. При установке учитывайте, что фланец увеличивает общую длину узла — расстояние от плоскости крепления до конца вала составляет около 150 мм. Для замены вышедшего из строя двигателя проверьте соответствие посадочного отверстия в механизме: оно должно иметь центрирующий буртик диаметром 165 мм и крепежные отверстия по стандарту IM 3081 (обычно 4 отверстия на диаметре 130 мм).

Совместимость и эксплуатационные нюансы

Двигатель выпускается по ГОСТ 31606-2012, что гарантирует взаимозаменяемость с большинством отечественных моделей серий АИР, 5АИ и 7АИ. При работе с насосами и вентиляторами убедитесь, что пусковой момент двигателя (обычно 1,8–2,2 от номинального) достаточен для разгона механизма — для центробежных насосов это условие выполняется, для поршневых компрессоров может потребоваться двигатель большей мощности.

Обратите внимание: в описании указан ток статора 7,0 А — это номинальный ток при полной нагрузке. При холостом ходе ток будет ниже (обычно 30–50% от номинального), но для выбора защитной автоматики ориентируйтесь именно на это значение. Двигатель не комплектуется конденсатором — для однофазного включения требуется внешний рабочий конденсатор емкостью около 30–40 мкФ (уточняйте по паспорту конкретной партии).
