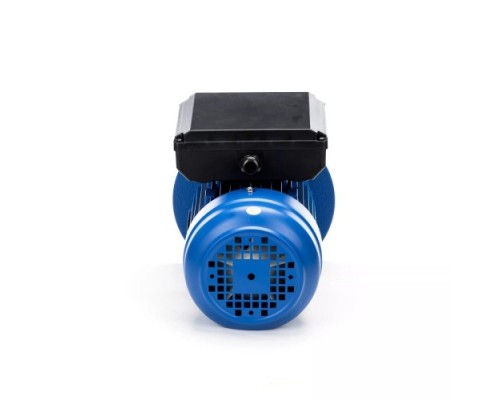

Электродвигатель 5Аи Е1 71 С2 IM 2081 1.1/3000

Назначение и сфера применения

Электродвигатель 5Аи Е1 71 С2 IM 2081 1.1/3000 — это компактный асинхронный двигатель общепромышленного назначения, предназначенный для привода механизмов с постоянной или регулируемой нагрузкой. Модель мощностью 1.1 кВт при частоте вращения 3000 об/мин подходит для оборудования, где требуется высокая скорость работы: деревообрабатывающие станки (циркулярные пилы, фрезеры), насосы с малым напором, вентиляторы, конвейеры с высокой линейной скоростью и компрессоры. Исполнение IM 2081 (лапы + фланец) позволяет устанавливать двигатель как на раму, так и с фланцевым креплением к рабочему механизму, что расширяет варианты монтажа.

Ключевые особенности и сильные стороны

Модель отличается высокой энергоэффективностью для своего класса: КПД 75.9% означает, что при номинальной нагрузке потери энергии минимальны, что снижает нагрев и эксплуатационные расходы. Степень защиты IP55 гарантирует полную пылезащиту и защиту от водяных струй низкого давления — двигатель можно устанавливать в условиях повышенной влажности, на открытых площадках под навесом или в помещениях с мелкодисперсной пылью. Климатическое исполнение У2 подтверждает работоспособность при температурах от -40°C до +40°C, что подходит для умеренного климата в неотапливаемых складах и производственных цехах.

Практический смысл характеристик

Частота вращения 3000 об/мин (синхронная) обеспечивает высокую производительность оборудования, но требует внимания при выборе передаточного механизма — для снижения оборотов понадобится редуктор или ременная передача. Ток статора 4.96 А при напряжении 230 В указывает на необходимость использования автоматического выключателя с номиналом не менее 6.3 А и сечения кабеля от 1.5 мм² (медь) для безопасной работы. Диаметр вала 19 мм и длина 40 мм стандартны для двигателей серии 71, что упрощает подбор шкивов, муфт или зубчатых колес. Вес 12 кг делает модель удобной для монтажа вручную, но требует прочных креплений из-за вибраций при высоких оборотах.

Конструктивные особенности и ограничения

Двигатель выполнен в алюминиевом корпусе (по серии 5АИ), что обеспечивает хороший отвод тепла и коррозионную стойкость, но ограничивает механическую прочность при ударных нагрузках — не рекомендуется использовать в дробилках или молотковых мельницах без дополнительной защиты. Присоединительные размеры соответствуют ГОСТ 31606-2012, что гарантирует совместимость с большинством стандартных фланцев и лап. Обратите внимание: модель не оснащена встроенной теплозащитой или датчиком температуры — для предотвращения перегрева при длительной работе с перегрузками рекомендуется установка внешнего теплового реле. Климатическое исполнение У2 подразумевает хранение и эксплуатацию под навесом, но не допускает прямого попадания атмосферных осадков на клеммную коробку.

Что важно учесть при выборе

• Совместимость с частотным преобразователем: двигатель может работать от ШИМ-регулятора, но из-за высокого тока статора (4.96 А) и отсутствия изоляции обмоток для инверторной нагрузки требуется установка фильтра dU/dt или использование преобразователя с синусоидальным выходом.


• Монтажные размеры: высота оси вращения 71 мм (серия 71) — убедитесь, что посадочные места вашего оборудования соответствуют этому стандарту. Фланец IM 2081 обычно имеет крепежные отверстия по кругу, что подходит для насосов и станков с фланцевым креплением.


• Условия охлаждения: при установке в закрытые кожухи или шкафы необходимо обеспечить приток воздуха для обдува корпуса, иначе возможен перегрев при длительной работе на номинальной мощности.


• Направление вращения: стандартно реверсивное — меняется переключением фаз питания, что удобно для реверсивных механизмов (например, конвейеров с обратным ходом).
