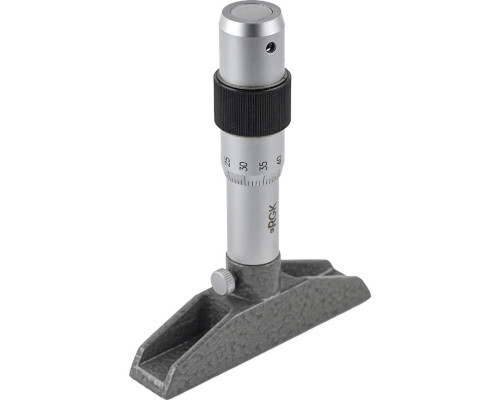

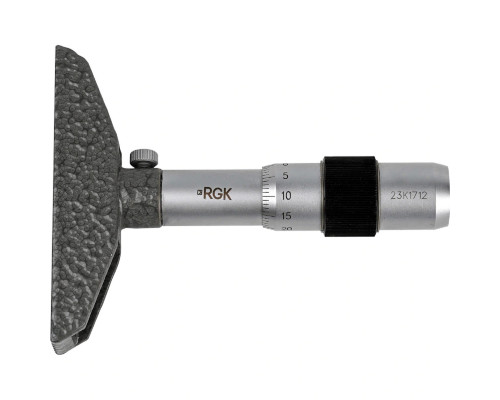

Глубиномер RGK GM-75 микрометрический 757195

Микрометрический глубиномер RGK GM-75: точный инструмент для контроля глубин и высот

Глубиномер RGK GM-75 — это прецизионный измерительный инструмент, предназначенный для определения глубины пазов, отверстий, уступов и высоты выступов с высокой точностью. Модель построена на базе микрометрической головки и набора сменных стержней, что позволяет охватить диапазон измерений до 75 мм. Инструмент ориентирован на задачи, где требуется контроль геометрических параметров деталей с точностью до сотых долей миллиметра — в машиностроении, приборостроении, ремонтных и слесарных работах.

Ключевые особенности и конструкция

Основой инструмента является микрометрическая головка с ценой деления 0,01 мм, что обеспечивает отсчёт с точностью, достаточной для большинства производственных и ремонтных задач. Погрешность измерений составляет ±5 мкм — это гарантирует стабильные результаты при проверке глубины отверстий, пазов или высоты ступенчатых поверхностей. Глубиномер оснащён механизмом трещотки, который нормирует усилие подачи: после контакта измерительной плоскости с поверхностью детали барабан начинает прокручиваться, исключая пережатие и обеспечивая повторяемость замеров.

Конструкция предусматривает использование сменных измерительных стержней с плоской твердосплавной рабочей поверхностью. Стержни крепятся в выдвижном элементе микрометрического винта через точное резьбовое соединение. Это позволяет быстро переключаться между диапазонами без применения калиброванных мер — каждый стержень уже задаёт нужную начальную точку отсчёта. В комплект поставки входят три стержня, которые обеспечивают измерение в поддиапазонах: 0–25 мм, 25–50 мм и 50–75 мм. Для замены стержней используется рожковый ключ, также входящий в комплект.

Практические возможности и ограничения

Инструмент позволяет измерять глубину отверстий и пазов, а также высоту выступов на плоских деталях. Благодаря плоской измерительной поверхности стержней, глубиномер даёт точные показания на ровных и чистых поверхностях. Однако следует учитывать, что инструмент не предназначен для измерения в труднодоступных местах с криволинейными или шероховатыми поверхностями — для таких задач лучше подходят нутромеры или штангенглубиномеры.

Диапазон измерений ограничен 75 мм, что делает модель подходящей для работы с деталями средней величины. При необходимости измерений свыше 75 мм потребуется инструмент с большим диапазоном. Также важно помнить, что для получения корректных результатов требуется правильная установка стержня и аккуратное использование трещотки — это стандартное требование для всех микрометрических инструментов.

Комплектация и упаковка

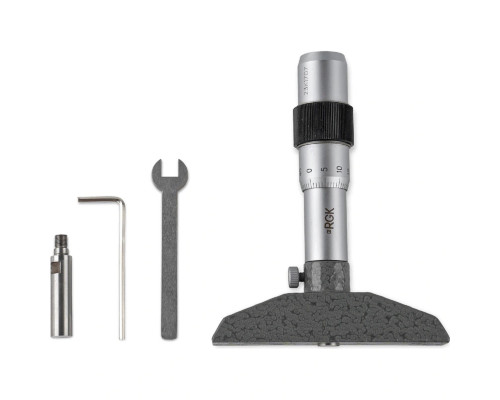

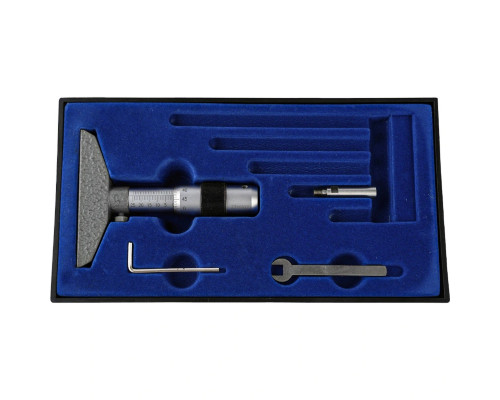

Глубиномер поставляется в картонной упаковке с габаритами 240×135×35 мм и общим весом 0,65 кг. В комплект входят:

• микрометрическая головка с трещоткой;


• три сменных измерительных стержня для поддиапазонов 0–25, 25–50 и 50–75 мм;


• рожковый ключ для замены стержней.

Упаковка обеспечивает защиту инструмента при транспортировке, но для длительного хранения рекомендуется использовать отдельный футляр или кейс, чтобы избежать повреждения точных элементов.

На что обратить внимание при выборе

При подборе глубиномера важно учитывать диапазон измерений, требуемую точность и условия эксплуатации. RGK GM-75 подходит для задач, где нужна стабильная погрешность ±5 мкм и работа с деталями до 75 мм. Если планируется измерение глубоких отверстий или пазов, стоит убедиться, что длины стержней достаточно для конкретной задачи. Также следует учитывать, что инструмент требует бережного обращения и периодической проверки точности — это стандартная практика для любого микрометрического оборудования.
