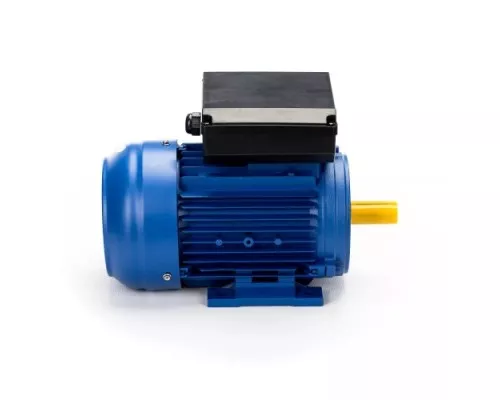

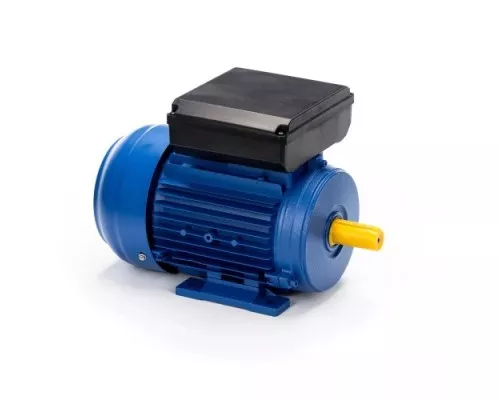

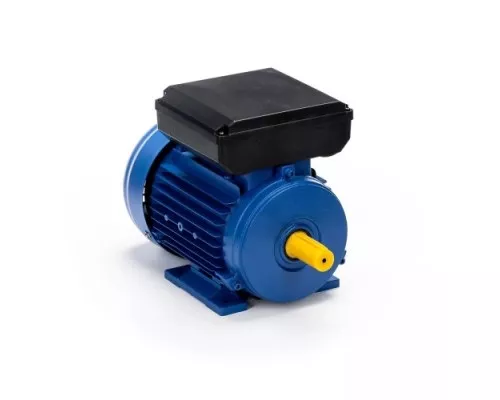

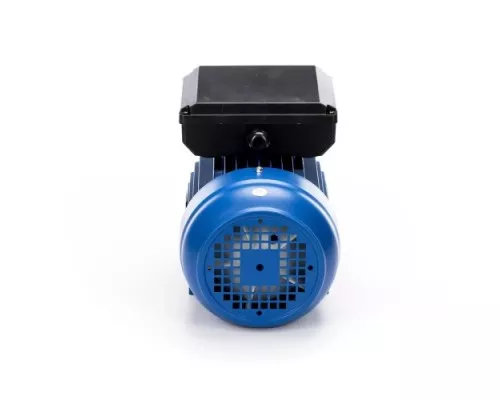

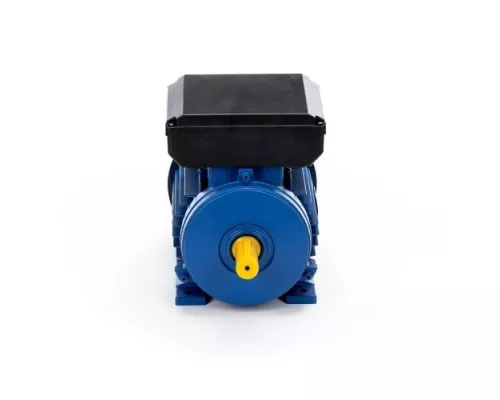

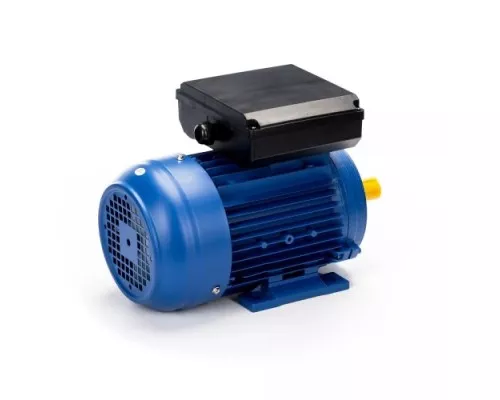

Электродвигатель 5Аи Е2 90 L2 IM 1081 3/3000 01.06.01.220334

Назначение и область применения

Электродвигатель 5Аи Е2 90 L2 IM 1081 3/3000 01.06.01.220334 — это трехфазный асинхронный двигатель общепромышленного назначения мощностью 3 кВт. Модель предназначена для комплектации электроприводов бытового и промышленного оборудования: деревообрабатывающих станков, насосов, вентиляторов, конвейеров, компрессоров и других механизмов с длительным режимом работы. Исполнение на лапах (IM 1081) упрощает монтаж на раму или фундамент, что делает двигатель универсальным для стационарных установок.

Конструктивные особенности и защита

Степень защиты IP55 обеспечивает надежную работу в условиях повышенной запыленности и при воздействии водяных струй — корпус защищен от проникновения пыли и влаги. Это позволяет эксплуатировать двигатель в неотапливаемых помещениях, на открытых площадках под навесом или в производственных цехах с высокой влажностью. Климатическое исполнение У2 означает, что оборудование рассчитано на работу в умеренном климате при температуре окружающей среды от -40°C до +40°C, но без прямого воздействия атмосферных осадков (рекомендуется установка под укрытием).

Энергоэффективность и рабочие параметры

КПД 76% соответствует стандартному классу энергоэффективности для двигателей данной мощности. Частота вращения 3000 об/мин (синхронная) обеспечивает высокую скорость работы механизмов — оптимально для насосов, вентиляторов и станков, где требуется быстрое вращение рабочего органа. Номинальный ток статора 13,5 А при напряжении 230 В указывает на необходимость использования автоматического выключателя и пусковой аппаратуры, рассчитанных на соответствующий ток. Важно учитывать, что для подключения требуется трехфазная сеть переменного тока напряжением 230 В (звезда/треугольник — уточняется по схеме соединения обмоток).

Геометрические параметры и совместимость

Двигатель имеет присоединительные размеры по ГОСТ 31606-2012, что гарантирует совместимость с большинством стандартных редукторов, муфт и посадочных мест. Диаметр вала 22 мм и длина вала 50 мм — распространенные значения для двигателей мощностью 3 кВт, что упрощает подбор шкивов, полумуфт и других передаточных элементов. Габариты (370x250x250 мм) и вес 15 кг делают модель удобной для ручного монтажа и замены в существующих установках.

Практические ограничения и рекомендации

• Режим работы: двигатель рассчитан на продолжительный режим S1 (непрерывная работа). При использовании в повторно-кратковременном режиме (S3) необходимо контролировать нагрев корпуса и обеспечить вентиляцию.


• Пусковые токи: при запуске ток может превышать номинальный в 5-7 раз. Для снижения нагрузки на сеть рекомендуется использовать устройства плавного пуска или схему «звезда-треугольник», если это предусмотрено конструкцией обмоток.


• Охлаждение: двигатель оснащен встроенным вентилятором на валу, поэтому эффективное охлаждение возможно только при вращении. Длительная работа на холостом ходу или с частыми остановками может привести к перегреву.


• Установка: исполнение на лапах (IM 1081) требует жесткого крепления к ровной поверхности. Не допускается эксплуатация с перекосом или вибрацией, превышающей допустимые значения.

Комплектация и подготовка к работе

В стандартной поставке двигатель не включает шпонку на валу, кабельные вводы или клеммные колодки — эти элементы приобретаются отдельно. Перед подключением необходимо проверить соответствие напряжения сети указанному на шильдике, а также убедиться в правильности схемы соединения обмоток (звезда или треугольник). Для защиты от перегрузок и короткого замыкания обязательна установка теплового реле или автоматического выключателя с характеристикой, соответствующей току 13,5 А.
