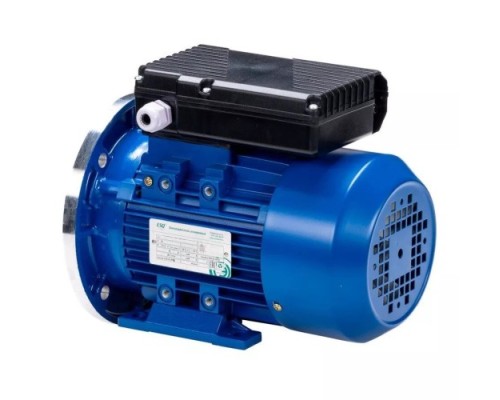

Электродвигатель 5Аи СЕ2 71 A4 IM B35 0.25 кВт 1500 об/мин

Назначение и область применения

Электродвигатель 5Аи СЕ2 71 A4 IM B35 0.25/1500 представляет собой компактный асинхронный двигатель общепромышленного назначения мощностью 0,25 кВт. Модель ориентирована на комплектацию маломощных механизмов, где требуется стабильная работа при частоте вращения 1500 об/мин. Благодаря исполнению IM B35 (фланец на лапах) двигатель подходит для установки на оборудование, где необходимо сочетание жёсткого крепления к раме и фиксации через фланец. Типовые задачи: привод вентиляторов, небольших насосов, деревообрабатывающих станков (например, точильных или сверлильных), а также другого оборудования с умеренной нагрузкой.

Конструктивные особенности и исполнение

Модель выпускается с присоединительными размерами по стандарту DIN 50347:2003, что обеспечивает совместимость с большинством европейских механизмов. Корпус выполнен в закрытом обдуваемом исполнении (степень защиты не указана, но для серии 5АИСЕ2 обычно IP54 или IP55 — уточните в документации). Двигатель имеет алюминиевый корпус, что снижает вес (5,8 кг) и улучшает теплоотвод. Габариты: длина 255 мм, ширина 145 мм, высота 180 мм — это компактное решение для ограниченного пространства.

Электрические параметры и практическая польза

Основные характеристики определяют область применения:

• Мощность 0,25 кВт и частота вращения 1500 об/мин — оптимальное сочетание для механизмов, требующих стабильного крутящего момента на низких и средних оборотах (например, маломощные насосы или конвейеры).


• Напряжение 230 В — однофазное подключение (для модели с конденсатором) или трёхфазное (уточните схему соединения). Для бытовых сетей 230 В это стандартное питание, но для трёхфазных версий потребуется трёхфазная сеть 230 В (звезда) или 400 В (треугольник) — проверьте маркировку на шильдике.


• Ток статора 2,7 А — позволяет использовать стандартные автоматические выключатели на 6-10 А и кабель сечением 1,5 мм².


• КПД 67% — типичное значение для маломощных двигателей данного класса. Это означает, что около 67% потребляемой электроэнергии преобразуется в механическую работу, остальное — тепловые потери. Для коротких циклов работы (например, в станках периодического действия) этого достаточно, но для непрерывной эксплуатации с высокой нагрузкой стоит предусмотреть дополнительное охлаждение.

Ограничения и рекомендации по эксплуатации

При выборе учитывайте следующие нюансы:

• Двигатель не предназначен для работы с частотным преобразователем без дополнительных мер (фильтры, усиленная изоляция) — уточните совместимость у производителя.


• Мощность 0,25 кВт ограничивает применение для механизмов с высокими пусковыми моментами (например, поршневые компрессоры или тяжёлые дробилки). Для таких задач требуются двигатели с повышенным пусковым моментом или большей мощностью.


• Рабочая температура окружающей среды обычно от -20 до +40 °C — при эксплуатации в жарких цехах или уличных условиях (без защиты от осадков) требуется проверка степени защиты.


• Подшипники рассчитаны на стандартные нагрузки — при установке с ременной передачей или радиальными усилиями свыше 200 Н необходимо использовать подшипниковые узлы с усиленной конструкцией.

Комплектация и монтаж

В стандартной поставке — электродвигатель без конденсатора, шпонки и кабеля. Для однофазного подключения потребуется рабочий конденсатор (ёмкость рассчитывается по формуле: примерно 70 мкФ на 1 кВт, то есть около 18-20 мкФ). Крепление осуществляется через лапы (4 отверстия) и фланец (диаметр и количество отверстий уточните по DIN 50347 для типоразмера 71). Рекомендуется использовать виброизолирующие прокладки для снижения шума и вибрации.
