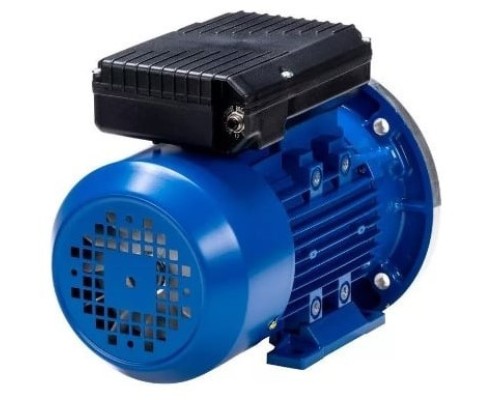

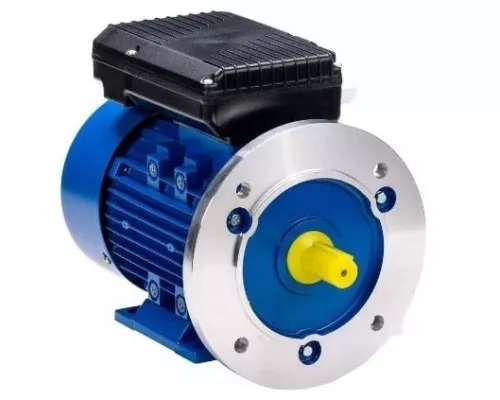

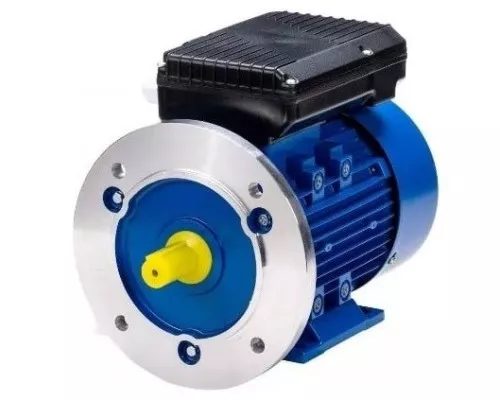

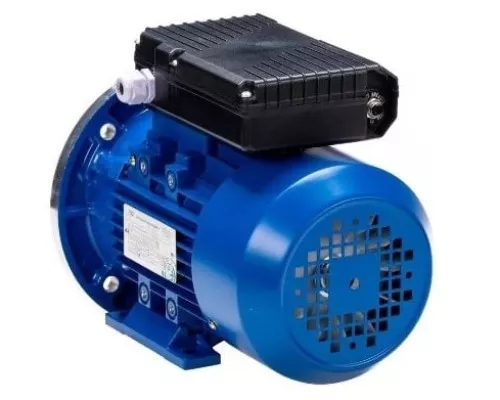

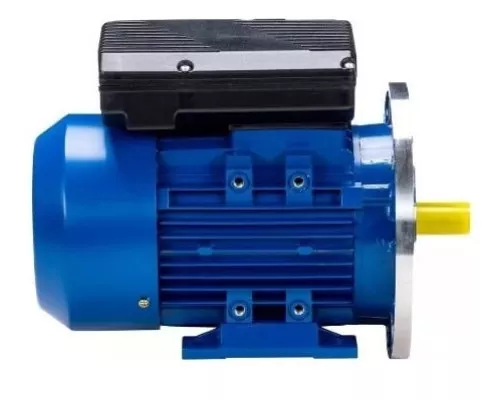

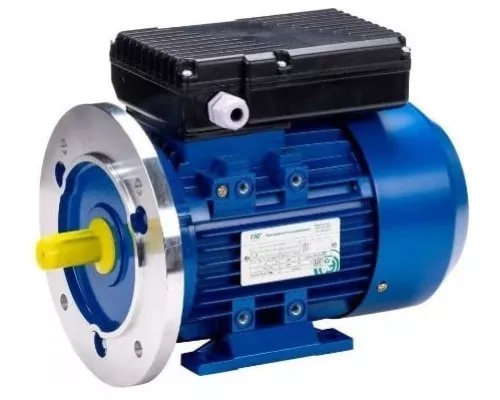

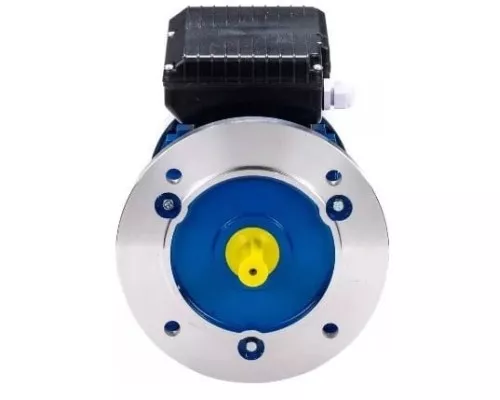

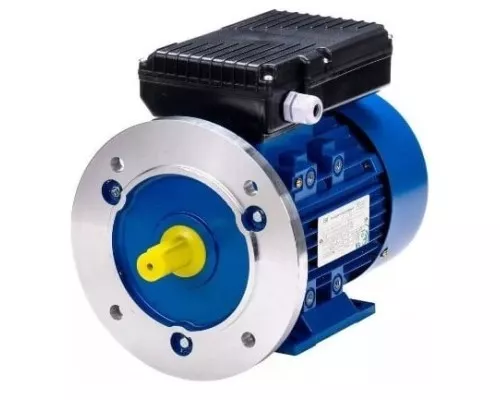

Электродвигатель 5Аи СЕ2 90 LA4 IM B35 1.5 кВт 1500 об/мин

Назначение и область применения

Электродвигатель 5Аи СЕ2 90 LA4 IM B35 1.5/1500 — это трехфазный асинхронный двигатель общепромышленного назначения, предназначенный для привода механизмов с постоянной или маломеняющейся нагрузкой. Модель подходит для комплектации деревообрабатывающих станков, насосов, вентиляторов, компрессоров, транспортеров и другого оборудования, где требуется стабильная работа при напряжении 230 В. Исполнение IM B35 (фланец на лапах) позволяет крепить двигатель как на плоскую поверхность, так и с использованием фланцевого соединения, что расширяет варианты монтажа в ограниченном пространстве.

Ключевые параметры и их практический смысл

Мощность 1,5 кВт и частота вращения 1500 об/мин (синхронная) обеспечивают достаточный крутящий момент для большинства бытовых и полупромышленных задач — от привода циркулярной пилы до работы центробежного насоса. Рабочее напряжение 230 В позволяет подключать двигатель к однофазной сети через частотный преобразователь или конденсатор (при условии использования схемы пуска, соответствующей типу обмотки). Ток статора 9,6 А указывает на нагрузку на питающую линию: для корректной работы требуется автоматический выключатель с номиналом не менее 10 А и сечение кабеля от 1,5 мм².

КПД 75% — средний показатель для двигателей данного класса. Это означает, что около четверти потребляемой энергии рассеивается в виде тепла, поэтому при длительной работе в закрытом корпусе или при высокой температуре окружающей среды (выше +40°C) необходимо предусмотреть дополнительную вентиляцию или снизить нагрузку.

Конструктивные особенности и совместимость

Двигатель выпускается с присоединительными размерами по стандарту DIN 50347:2003, что обеспечивает взаимозаменяемость с большинством европейских моделей аналогичной серии (90 LA4). Корпус выполнен из чугуна или алюминия (уточняется по маркировке), что влияет на вес (16,8 кг) и коррозионную стойкость. Габариты без упаковки: 355×185×220 мм — компактны для своей мощности, что упрощает установку в стесненных условиях.

Важно учитывать: модель не оснащена встроенной тепловой защитой, поэтому для предотвращения перегрева рекомендуется использовать внешнее реле перегрузки или термодатчик. Подшипники закрытого типа не требуют регулярной смазки, но при работе в запыленной среде желательно устанавливать дополнительные уплотнения.

Ограничения и рекомендации по эксплуатации

• Напряжение питания: двигатель рассчитан на 230 В при соединении обмоток звездой или треугольником — схема подключения должна соответствовать напряжению сети и типу пускового устройства. Неправильное соединение может привести к снижению момента или выходу из строя.


• Режим работы: стандартный режим S1 (продолжительный) при номинальной нагрузке. Допустимы кратковременные перегрузки до 1,2 от номинала, но не более 2 минут.


• Условия окружающей среды: температура от -20°C до +40°C, относительная влажность до 80% (без конденсата). Для эксплуатации в агрессивной или взрывоопасной среде требуется дополнительная защита.


• Комплектация: поставляется без шпонки, кабеля, конденсатора или частотного преобразователя — эти элементы приобретаются отдельно в зависимости от конкретного применения.

Практические возможности

Благодаря частоте вращения 1500 об/мин, двигатель оптимален для механизмов, где требуется баланс между скоростью и крутящим моментом — например, для сверлильных станков, ленточных пил или водяных насосов. Возможность монтажа на лапы с фланцем (IM B35) упрощает интеграцию в оборудование с вертикальным или горизонтальным расположением вала. При использовании с частотным преобразователем можно плавно регулировать скорость в диапазоне 10–50 Гц, но при снижении частоты ниже 20 Гц требуется принудительное охлаждение из-за ухудшения вентиляции собственным вентилятором.

Вес 16,8 кг делает двигатель достаточно тяжелым для ручной установки без подъемных механизмов, что стоит учитывать при планировании монтажа. При выборе обратите внимание на соответствие посадочных размеров вала (диаметр и длина) вашему оборудованию — стандартно для 90 LA4 используется вал диаметром 24 мм.
