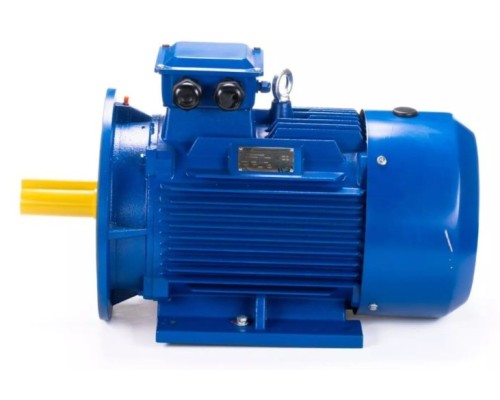

Электродвигатель ESQ 132 MB6-SDN-IM B35 5.5/1000

Надёжный привод для промышленного оборудования

Электродвигатель ESQ 132 MB6-SDN- IM B35 5.5/1000 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для продолжительной работы в составе насосов, вентиляторов, компрессоров, станков и других механизмов общего назначения. Модель относится к унифицированной серии ESQ, что обеспечивает совместимость с широким спектром оборудования. Благодаря мощности 5,5 кВт и частоте вращения 1000 об/мин, двигатель подходит для задач, требующих стабильного крутящего момента при умеренных оборотах.

Конструктивные особенности и исполнение

Двигатель выполнен в монтажном исполнении IM B35 — с фланцем на стороне вала и лапами, что позволяет устанавливать его как на опорную раму, так и в горизонтальное положение с креплением через фланец. Корпус изготовлен из ударопрочных материалов, клеммная коробка — стальная, устойчивая к механическим повреждениям. Крыльчатка охлаждения выполнена из ударопрочной пластмассы, что снижает риск поломки при случайных ударах. Подшипники — малошумные, что уменьшает уровень вибрации и шума в процессе работы.

Электрические параметры и подключение

Номинальное напряжение двигателя составляет 230/400 В, что позволяет подключать его как в сеть 230 В (треугольник), так и в сеть 400 В (звезда). Ток статора при номинальной нагрузке — 22,18 А при подключении треугольником и 12,8 А при подключении звездой. КПД на уровне 84,6% обеспечивает эффективное преобразование электроэнергии в механическую работу, что снижает потери и нагрев. Класс нагревостойкости изоляции F (до 155°C) гарантирует надёжную работу даже при повышенных тепловых нагрузках.

Практические аспекты эксплуатации

Степень защиты IP55 позволяет эксплуатировать двигатель в условиях повышенной запылённости и при воздействии водяных струй — это актуально для использования на открытых площадках, в сельском хозяйстве и строительстве. Однако стоит учитывать, что при установке в агрессивной среде или при постоянном контакте с химически активными веществами может потребоваться дополнительная защита. Двигатель не оснащён встроенными средствами регулировки частоты вращения — для изменения оборотов потребуется внешний частотный преобразователь.

Габариты и установка

Габаритные размеры без упаковки: длина 510 мм, ширина 216 мм, высота 348 мм. Вес нетто — 61 кг. При монтаже необходимо предусмотреть надёжное крепление к основанию и обеспечить свободный доступ к клеммной коробке для подключения. В комплект поставки входят паспорт и руководство по эксплуатации, которые содержат схемы подключения и рекомендации по обслуживанию.

Ограничения и рекомендации

Двигатель рассчитан на продолжительный режим работы (S1) при номинальной нагрузке. При частых пусках или работе с переменной нагрузкой рекомендуется оценить тепловой режим и при необходимости использовать дополнительное охлаждение. Подключение к сети должно выполняться квалифицированным специалистом с учётом местных норм и правил электробезопасности. Для обеспечения долговечности подшипников следует соблюдать график смазки, указанный в документации.
