Электродвигатель ESQ 63 D4-SDN- IM B35 0.25 кВт 1500 об/мин

Назначение и сфера применения

Электродвигатель ESQ 63 D4-SDN- IM B35 0.25/1500 — это компактный трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов с умеренными нагрузками. Модель мощностью 0,25 кВт и частотой вращения 1500 об/мин подходит для оборудования, где требуется стабильная работа без перегрузок: малогабаритные насосы, вентиляторы, станки лёгкой серии, транспортёры с небольшим усилием. Исполнение IM B35 (фланцевое с лапами) даёт возможность жёстко фиксировать двигатель как на фундаменте, так и на фланце редуктора или рабочего узла, что упрощает интеграцию в существующие конструкции.

Конструктивные особенности и практическая польза

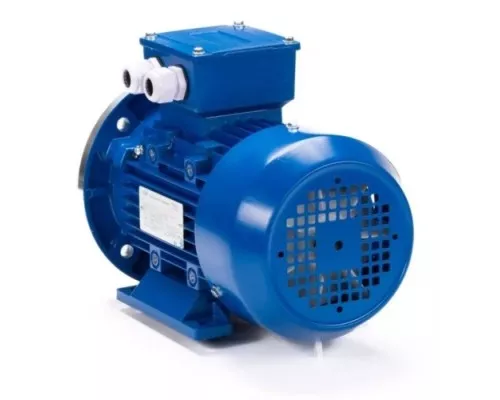

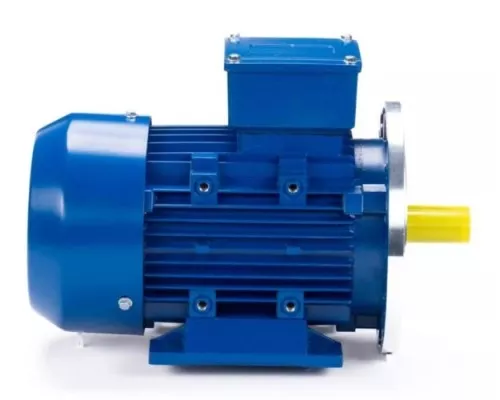

Двигатель выполнен в корпусе 63-го габарита, что обеспечивает малые установочные размеры (221×100×133 мм) и вес всего 4,9 кг. Это делает его удобным для монтажа в ограниченном пространстве или на подвижных частях оборудования. Степень защиты IP55 позволяет эксплуатировать мотор в условиях повышенной влажности, пыли и вибрации — например, в неотапливаемых цехах, на открытых площадках или в сельскохозяйственной технике. Класс нагревостойкости изоляции F (до 155 °C) даёт запас по температуре при длительной работе, снижая риск перегрева даже при нестабильном напряжении.

Особого внимания заслуживают качественные малошумные подшипники — они уменьшают уровень вибрации и продлевают ресурс двигателя при круглосуточной эксплуатации. Ударопрочная стальная клеммная коробка защищает контактную группу от механических повреждений, а пластмассовая крыльчатка охлаждения устойчива к ударам и коррозии. Болт заземления отсутствует на данном габарите (устанавливается с 160-го), поэтому при монтаже в системах с требованиями к заземлению необходимо предусмотреть внешнее подключение.

Электрические параметры и подключение

Двигатель рассчитан на два стандартных напряжения питания: 230 В (схема «треугольник») и 400 В (схема «звезда»). Номинальный ток статора составляет 1,50 А при 230 В и 0,87 А при 400 В — это важно для выбора автоматического выключателя и сечения кабеля. КПД на уровне 60% характерен для маломощных двигателей данного типоразмера, что означает несколько более высокое энергопотребление по сравнению с более крупными моделями, но для задач мощностью 0,25 кВт это не является критичным.

Обратите внимание: для работы двигателя требуется трёхфазная сеть переменного тока. Подключение к однофазной сети возможно только через преобразователь частоты или конденсатор, что снизит пусковой момент и мощность. В стандартной комплектации двигатель не оснащается встроенной тепловой защитой — рекомендуется устанавливать внешнее тепловое реле в цепь питания.

Совместимость и ограничения

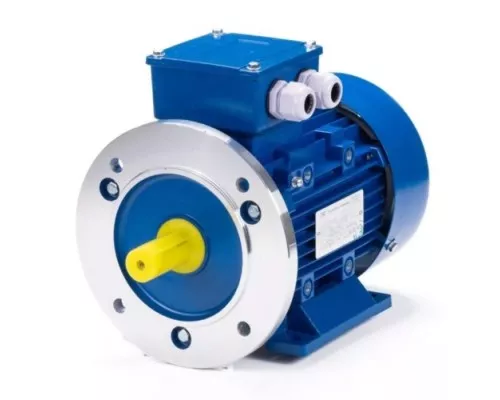

Модель ESQ 63 D4-SDN- IM B35 совместима с большинством стандартных редукторов и муфт благодаря фланцу B35 (фланец на стороне вала с лапами). Вал двигателя — гладкий, без шпоночного паза (уточняется по маркировке D4), что подходит для соединений через гильзы или зажимные муфты. При выборе редуктора или рабочего органа проверяйте посадочный диаметр вала и центрирующий бурт фланца.

Двигатель не предназначен для работы с частыми пусками, реверсами или высокими динамическими нагрузками — это классический общепромышленный мотор для продолжительного режима S1. При использовании в системах с регулировкой частоты вращения через частотный преобразователь убедитесь, что преобразователь поддерживает двигатели мощностью от 0,25 кВт и имеет функцию защиты от перенапряжений на низких частотах.

Комплектация и документация

В упаковке с двигателем поставляются паспорт изделия и руководство по эксплуатации, содержащее схему подключения, габаритные чертежи и рекомендации по монтажу. Дополнительные аксессуары (клеммные перемычки, сальники, виброопоры) в стандартную комплектацию не входят. Вес в упаковке — 6 кг, размеры упаковки — 150×200×250 мм, что удобно для транспортировки и складского хранения.
