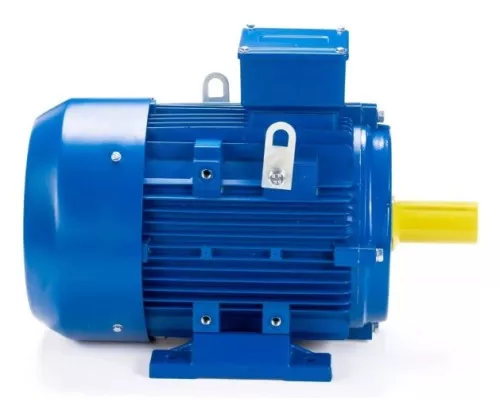

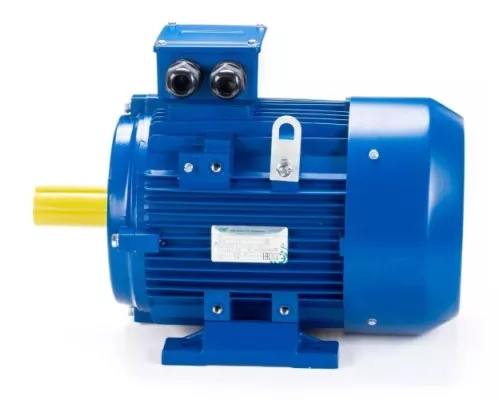

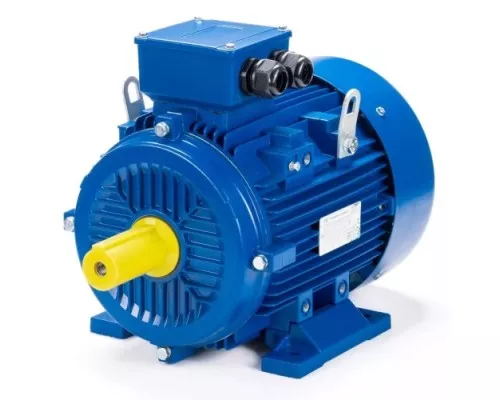

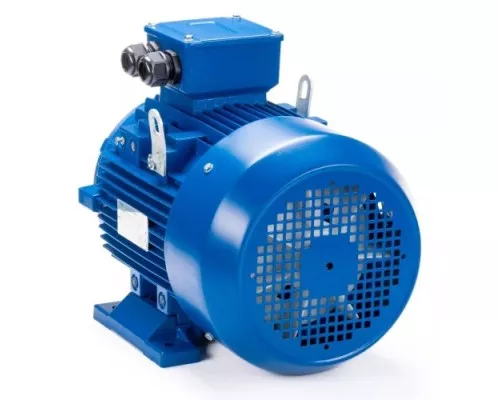

Электродвигатель ESQ 200 L4-SDN- IM B3 30/1500

Электродвигатель ESQ 200 L4-SDN- IM B3 30/1500 представляет собой трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на продолжительную работу в составе промышленного оборудования. Модель относится к общепромышленной серии ESQ и выполнена в типоразмере 200 с установочным исполнением IM B3 (на лапах). Это классическое решение для привода механизмов, не требующих специальных условий монтажа или регулировки скорости.

Назначение и область применения

Двигатель мощностью 30 кВт при синхронной частоте вращения 1500 об/мин (фактическая частота под нагрузкой — около 1455–1470 об/мин) предназначен для привода стандартных промышленных механизмов с постоянной или малоизменяющейся нагрузкой. Благодаря универсальному фланцевому исполнению и посадке на лапы, модель совместима с насосными агрегатами, вентиляторами, компрессорами, конвейерами, металлообрабатывающими станками и сельскохозяйственной техникой. Конструкция рассчитана на продолжительный режим работы S1 (непрерывный) в условиях умеренного климата.

Электрические параметры и особенности подключения

Рабочее напряжение двигателя — 400/660 В. Это означает, что обмотка статора может быть соединена в звезду (660 В) или треугольник (400 В) в зависимости от схемы питающей сети. Номинальный ток статора составляет 58 А при соединении в треугольник (400 В) и 33,39 А при соединении в звезду (660 В). Важно: при подключении к сети 380 В (наиболее распространённой в промышленности) двигатель следует включать только по схеме «треугольник», иначе пусковые токи и момент будут неоптимальными. КПД модели составляет 91,4%, что соответствует классу энергоэффективности IE2 (стандартный для данной серии).

Конструктивные особенности и защита

Корпус двигателя выполнен из чугуна, что обеспечивает жёсткость конструкции и эффективный отвод тепла. Степень защиты — IP55: корпус полностью защищён от пыли и выдерживает воздействие водяных струй с любого направления. Это позволяет эксплуатировать двигатель в условиях повышенной влажности, на открытых площадках или в цехах с высоким уровнем загрязнения. Класс нагревостойкости изоляции — F (допустимая температура обмотки до 155 °C), что даёт запас по перегрузке при кратковременных превышениях номинального тока.

Габариты и монтаж

Установочное исполнение IM B3 (на лапах) предполагает крепление двигателя к фундаменту или раме через четыре отверстия в лапах. Габаритные размеры без упаковки: длина 776 мм, ширина 318 мм, высота 505 мм. Масса двигателя — 245 кг, что следует учитывать при проектировании опорной конструкции и выборе такелажного оборудования для монтажа. Вал двигателя — цилиндрический, стандартного диаметра для типоразмера 200 (обычно 60 мм), что обеспечивает совместимость с большинством муфт и шкивов.

Комплектация и документация

В комплект поставки входит сам электродвигатель, паспорт изделия и руководство по эксплуатации. В руководстве приведены схемы подключения, данные по настройке тепловой защиты и рекомендации по обслуживанию. Обратите внимание: в стандартной комплектации не предусмотрены кабельные наконечники, клеммные перемычки для переключения схемы «звезда-треугольник» и датчики температуры обмоток (PTC-термисторы) — их при необходимости нужно заказывать отдельно.

На что обратить внимание при выборе

Модель ESQ 200 L4-SDN- IM B3 30/1500 не оснащена встроенным тормозом, энкодером или системой плавного пуска. Она предназначена для прямого пуска от сети или через устройство плавного пуска (софтстартер). При выборе учитывайте пусковые токи: для двигателя 30 кВт они могут достигать 6–7-кратного номинального значения (до 400 А при 400 В), что требует соответствующего сечения питающего кабеля и выбора автоматического выключателя с характеристикой D или K. Также проверьте совместимость посадочных размеров с вашим оборудованием: для типоразмера 200 высота оси вращения составляет 200 мм, а расстояние между крепёжными отверстиями по длине — 318 мм.
