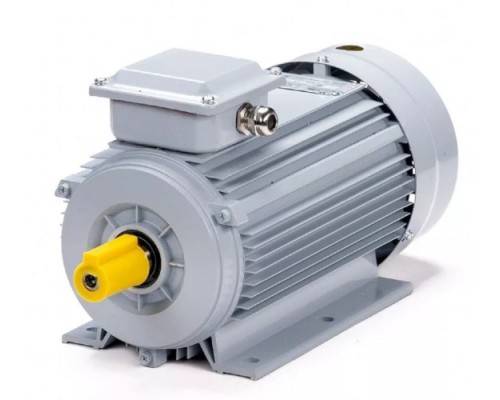

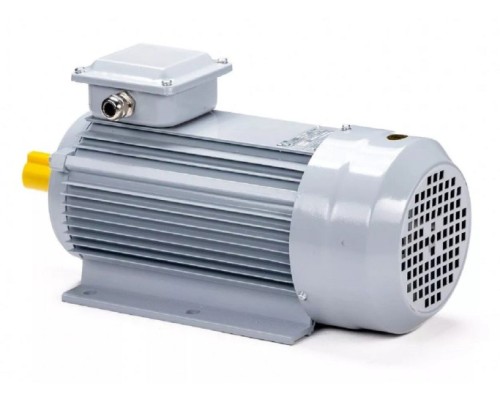

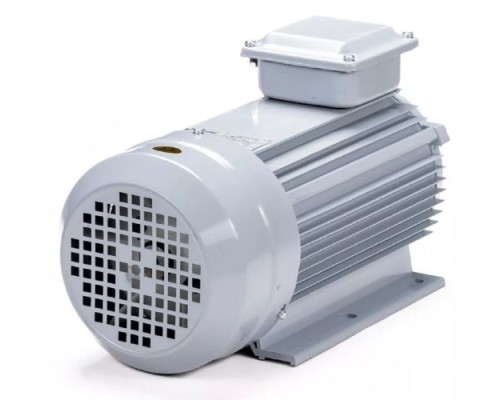

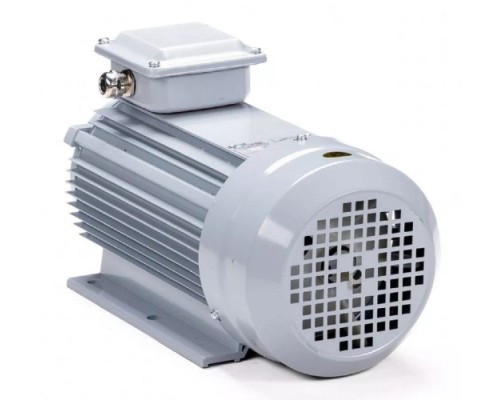

Электродвигатель ESQ PR 90 L2 GST-Б1-S12-IE2 IM 1081 3/3000 01.01.224035

Назначение и область применения

Электродвигатель ESQ PR 90 L2 GST-Б1-S12-IE2 IM 1081 3/3000 01.01.224035 — это трехфазный асинхронный двигатель общепромышленного назначения с короткозамкнутым ротором. Модель относится к премиальной серии ESQ PR, которая разработана как альтернатива западным брендам при сохранении стандартов DIN. Двигатель предназначен для привода механизмов с постоянной или переменной нагрузкой: насосов, вентиляторов, компрессоров, конвейеров, дробильного оборудования, металлорежущих станков и подъемных устройств. Благодаря высокой частоте вращения 3000 об/мин (синхронная частота 50 Гц) модель оптимальна для задач, требующих высокой скорости рабочего органа — центробежных насосов, вентиляторов высокого давления, шлифовальных и полировальных машин.

Энергоэффективность и электрические параметры

Двигатель соответствует классу энергоэффективности IE2, что подтверждает его способность преобразовывать электроэнергию в механическую работу с минимальными потерями. КПД модели составляет 84,6% — это означает, что при номинальной нагрузке потери энергии не превышают 15,4%, что снижает эксплуатационные расходы и нагрев двигателя. Номинальный ток статора 10,72 А при схеме подключения «треугольник» (напряжение 230 В) и 6,19 А при схеме «звезда» (напряжение 380 В). Это стандартное напряжение для промышленных сетей 50 Гц, поэтому двигатель совместим с большинством частотных преобразователей и устройств плавного пуска. При выборе частотного регулятора учитывайте, что для работы на пониженных частотах (ниже 5 Гц) требуется принудительное охлаждение, так как собственный вентилятор двигателя теряет эффективность при снижении оборотов.

Конструктивные особенности и исполнение

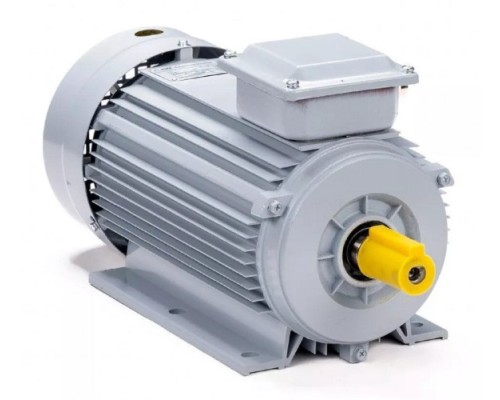

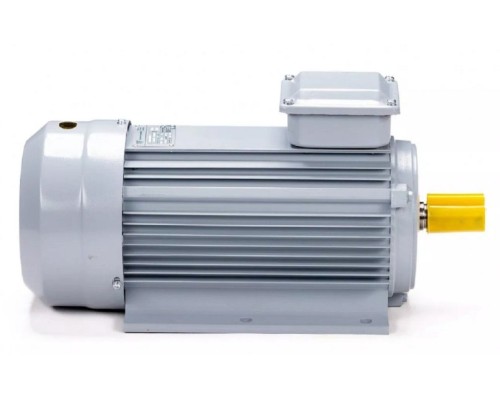

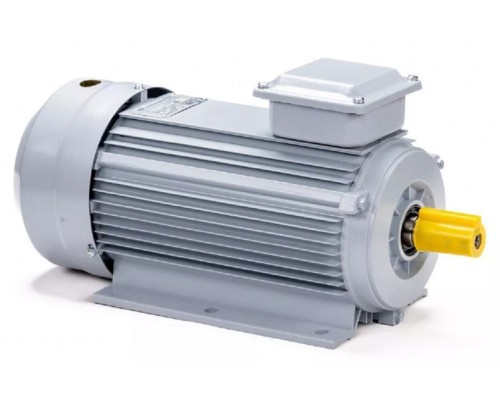

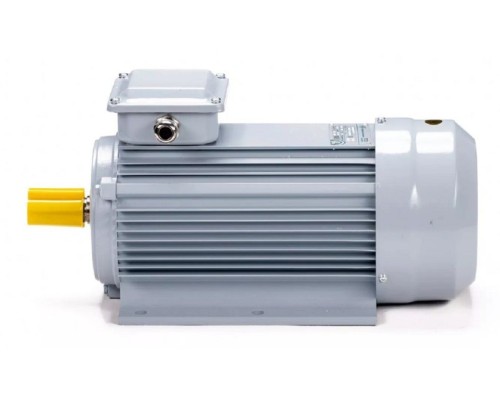

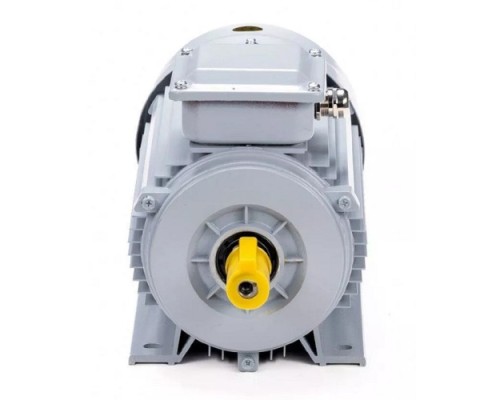

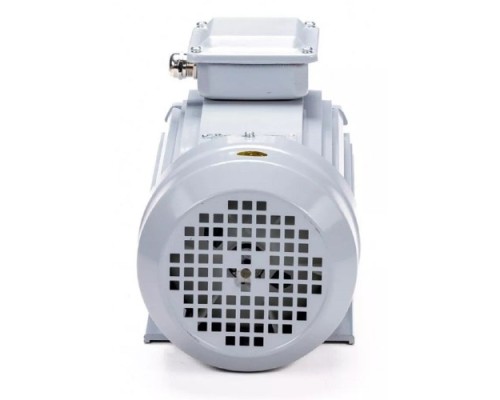

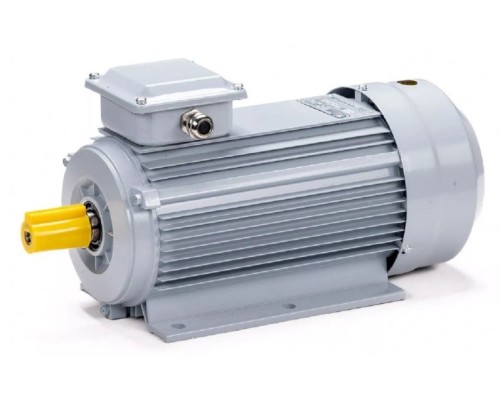

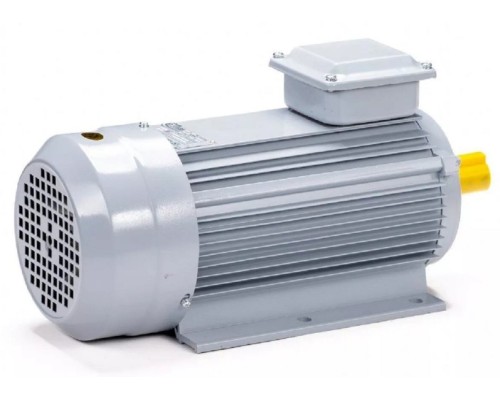

Модель имеет исполнение IM 1081 — это стандартное горизонтальное расположение на лапах (крепление к фундаменту или раме через опорные лапы). Лапы выполнены переставными, что позволяет адаптировать двигатель под разные монтажные схемы без дополнительной обработки. Вал диаметром 24 мм и длиной 50 мм — это компактный выходной элемент, рассчитанный на прямую посадку шкива, муфты или шестерни. Степень защиты IP55 гарантирует полную защиту от пыли и защиту от водяных струй низкого давления с любого направления. Это позволяет устанавливать двигатель в условиях повышенной влажности, на открытых площадках под навесом, в цехах с абразивной пылью или в сельскохозяйственных помещениях. Климатическое исполнение У2 означает, что двигатель рассчитан на эксплуатацию в умеренном климате при температуре окружающей среды от -40°C до +40°C, но при условии защиты от прямого воздействия атмосферных осадков и солнечной радиации.

Сильные стороны и комплектация

В конструкции используются оригинальные подшипники SKF, что обеспечивает низкий уровень вибрации и увеличенный межремонтный интервал. На всех габаритах установлены биметаллические датчики температуры (терморезисторы PTC), которые при превышении допустимой температуры разрывают цепь управления — это защищает обмотки от перегрева при перегрузках или неисправностях системы охлаждения. Кабельные вводы выполнены из металла, что повышает механическую прочность и долговечность клеммной коробки. В комплект поставки входят: электродвигатель, руководство по эксплуатации и индивидуальный паспорт с протоколом испытаний. Обратите внимание: в стандартной комплектации отсутствуют шпонка, кабель, муфта или шкив — их необходимо приобретать отдельно в зависимости от типа соединения с нагрузкой.

Практические ограничения и рекомендации

Вес двигателя 23 кг — это компактная и относительно легкая модель для своей мощности, что упрощает монтаж на вертикальных или потолочных конструкциях. Однако при установке на высоте или в труднодоступных местах потребуется подъемное оборудование. Двигатель не предназначен для работы в агрессивных средах (кислоты, щелочи, морская вода) без дополнительной защиты корпуса. Для взрывоопасных зон требуется специальное исполнение. При подключении к сети 380 В обязательно используйте схему «звезда» (Y), при подключении к сети 220 В (трехфазной) — схему «треугольник» (Δ). Неправильное соединение обмоток приведет к выходу двигателя из строя. Регулярно проверяйте состояние подшипников и чистоту вентиляционных каналов — запыление снижает эффективность охлаждения и сокращает срок службы.
