Назначение и область применения
Фиксатор AFFIX AF10321103 представляет собой специализированный инструмент для установки фаз газораспределения на бензиновых двигателях VAG V8 с 40 клапанами (5 клапанов на цилиндр). Модель разработана для моторов объемом 3.7 л и 4.2 л, выпускавшихся до внедрения системы FSI. Конструкция позволяет точно зафиксировать оба распредвала в положении, необходимом для замены ремня ГРМ, цепи или регулировки зазоров клапанов. Инструмент не подходит для двигателей серии FSI V8 — это ключевое ограничение, которое стоит учитывать при выборе.
Конструктивные особенности и практическая польза

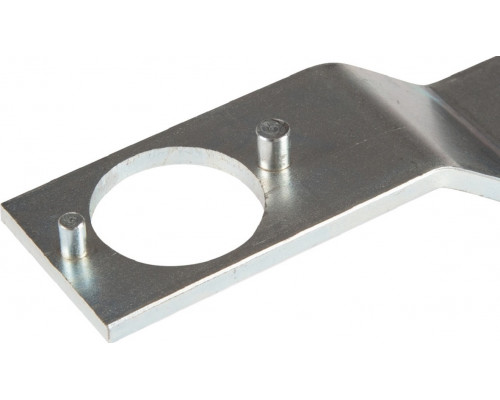

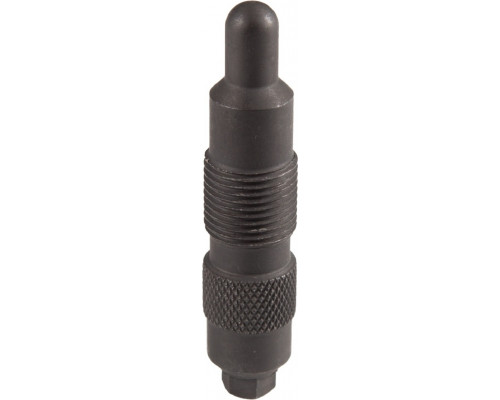

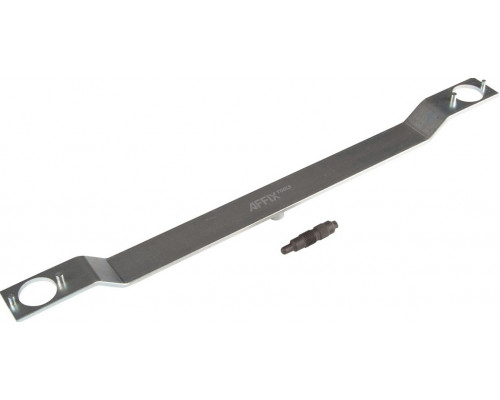

Набор состоит из двух предметов: кронштейна для фиксации двойных распредвалов и стопорного штифта коленчатого вала с резьбой M18×1.5. Кронштейн выполнен из оцинкованной стали толщиной 6 мм, что обеспечивает жесткость и устойчивость к коррозии при работе в условиях мастерской. Расстояние между осями валов составляет 622 мм, диаметры посадочных отверстий — 40 мм. Внешние фиксирующие пины имеют диаметр 6 мм, внутренние — 8 мм, что соответствует геометрии посадочных мест на конкретных двигателях. Глубина изгиба пластины 23 мм позволяет надежно зафиксировать валы, не создавая избыточного напряжения на детали.
Длина инструмента 695 мм (в упаковке — 700 мм) делает его удобным для работы на двигателях, где доступ к распредвалам ограничен. Вес 1.75 кг говорит о достаточной массивности для точной фиксации без риска смещения при затяжке болтов. Стопорный штифт коленвала с шагом резьбы 1.5 мм обеспечивает точную блокировку маховика, что критично для синхронизации меток ГРМ.
Совместимость и ограничения
Фиксатор подходит для следующих кодов двигателей VAG:
- 3.7 л: AKC, AQG, BFL
- 4.2 л: AKB, AUX, AYS, ART, AWN, BBD, ANK, AQH, AQJ, ARS, ARU, ASG, AVN, AVP, AUW, AXQ, BCY, BFM, BGH, BHX, CGNA
Важно: инструмент не предназначен для двигателей FSI V8, где конструкция ГРМ и расположение фиксирующих отверстий отличаются. Перед использованием убедитесь, что мотор не относится к этой серии. Комплектация включает только указанные элементы — дополнительные адаптеры или переходники не предусмотрены.
Что учитывать при выборе
Обратите внимание на соответствие кода двигателя — ошибка в идентификации может привести к повреждению инструмента или деталей ГРМ. Длина 695 мм рассчитана на стандартное расположение валов, но в некоторых модификациях кузова доступ может быть затруднен. Оцинкованная сталь устойчива к воздействию масла и охлаждающей жидкости, но не рассчитана на длительное хранение во влажной среде — после использования инструмент рекомендуется очищать и сушить. Толщина пластины 6 мм и пины диаметром 6–8 мм обеспечивают запас прочности для многократного применения, однако при значительном износе посадочных мест на двигателе возможен люфт — проверяйте плотность посадки перед фиксацией.
Характеристики
Габариты и вес
