Гибочные приспособления ТСС №3 (60000242) для GW 52В 021044

Назначение и конструктивные особенности

Гибочные приспособления ТСС №3 (60000242) представляют собой комплект сменной оснастки, предназначенный для установки на трубогибочный станок GW 52В. Этот набор обеспечивает непосредственный контакт с заготовкой и её деформацию для получения заданного радиуса и угла изгиба. В отличие от универсальных приспособлений, данный комплект разработан под конкретные типоразмеры и профили, что гарантирует точность повторяемости операций при серийной работе. Конструкция включает ролики, втулки, упор, насадку и фиксатор, каждый из которых выполняет строго определённую функцию в процессе гибки.

Состав и практическое применение элементов

Комплект состоит из нескольких групп деталей, каждая из которых отвечает за конкретный этап формообразования:

• Ролики (№1-№5): пять роликов различной длины и диаметра (от 35 до 52 мм) служат для непосредственного обжатия и направления трубы. Разница в геометрии позволяет работать с заготовками разных диаметров и толщин стенок, обеспечивая плавный изгиб без складок и сплющивания. Например, ролик №4 увеличенной длины (132 мм) подходит для гибки длинномерных участков, а ролик №5 с уменьшенным диаметром (35 мм) — для более крутых радиусов.


• Втулки (№6-№8): три втулки с разными внутренними и наружными диаметрами (от 52 до 120 мм) используются для фиксации и центрирования заготовки. Подбор втулки по размеру трубы предотвращает её смещение и деформацию в зоне гиба. Диапазон размеров охватывает наиболее ходовые сечения труб.


• Упор (245х81х145 мм): массивная деталь, которая задаёт точное положение заготовки относительно гибочного узла. Позволяет выдерживать одинаковую длину изгибаемых участков в серии деталей.


• Насадка (158х69,5х35 мм): вспомогательный элемент для дополнительной фиксации или формирования сложных профилей, например, при гибке с поджатием.


• Фиксатор (длина 130 мм, винт М21х130мм/S30): служит для жёсткого закрепления оснастки на станке. Резьбовое соединение М21 и ключ S30 обеспечивают надёжную фиксацию без люфтов, что критично для точности гибки.

Сильные стороны модели

Преимущества комплекта обусловлены продуманной геометрией и совместимостью с конкретной моделью станка. Конструкция роликов и втулок минимизирует риск повреждения поверхности трубы (царапины, вмятины) за счёт равномерного распределения нагрузки. Наличие пяти роликов и трёх втулок расширяет диапазон обрабатываемых труб без необходимости приобретения дополнительной оснастки. Упор и насадка позволяют выполнять гибку с высокой повторяемостью, что важно при изготовлении партии однотипных деталей. Фиксатор с крупной резьбой М21 обеспечивает быструю и надёжную смену оснастки.

Преимущества модели

• Комплект включает пять роликов и три втулки, что покрывает большинство стандартных диаметров труб для GW 52В.


• Геометрия элементов рассчитана на минимизацию дефектов (складок, сплющивания) при гибке.


• Упор и насадка обеспечивают точное позиционирование заготовки для повторяемых результатов.


• Фиксатор с резьбой М21 гарантирует жёсткое крепление без люфтов в процессе работы.


• Все детали изготовлены производителем ТСС, что подтверждает соответствие допускам и материалам.

На что обратить внимание

• Оснастка предназначена исключительно для станка GW 52В. Установка на другие модели без адаптации недопустима.


• Перед началом работы необходимо проверить соответствие диаметра втулки и ролика наружному диаметру трубы — использование неподходящих элементов может привести к браку.


• Фиксатор требует затяжки с использованием ключа S30; недостаточное усилие может вызвать смещение оснастки при гибке.


• Комплект рассчитан на гибку металлических труб; для пластиковых или тонкостенных заготовок требуется корректировка режимов работы.


• Упаковка (400x200x400 мм, вес 25 кг) указывает на значительную массу набора, что следует учитывать при организации рабочего места.

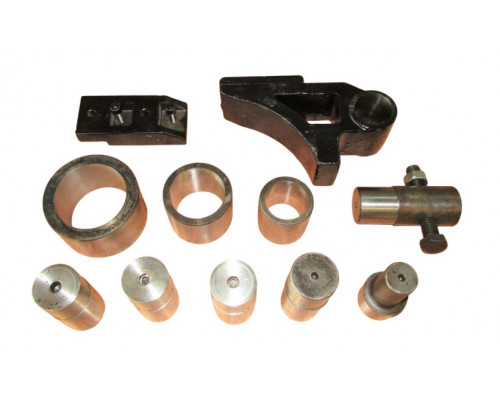

Комплектация

• Ролик №1 (длина 113 мм, Ø50х43 мм)


• Ролик №2 (длина 113 мм, Ø50х43 мм)


• Ролик №3 (длина 113 мм, Ø52х70 мм)


• Ролик №4 (длина 132 мм, Ø50х51 мм / Ø50х81 мм)


• Ролик №5 (длина 114 мм, Ø50х44 мм / Ø35х70 мм)


• Втулка №6 (Ø120(89)х70 мм)


• Втулка №7 (Ø89(70)х70 мм)


• Втулка №8 (Ø69(52)х70 мм)


• Упор (245х81х145 мм)


• Насадка (158х69,5х35 мм)


• Фиксатор (длина 130 мм, Ø50х50 / Ø53х80 мм, винт М21х130 мм / S30)
