Концевик ТСС 021430 YBLX-ME/8108 LXJM1-8108

Обзор концевика ТСС 021430 YBLX-ME/8108; LXJM1-8108

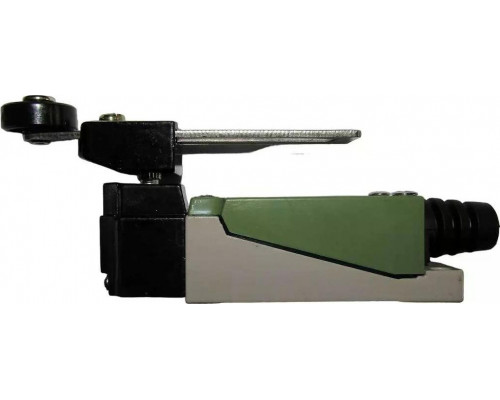

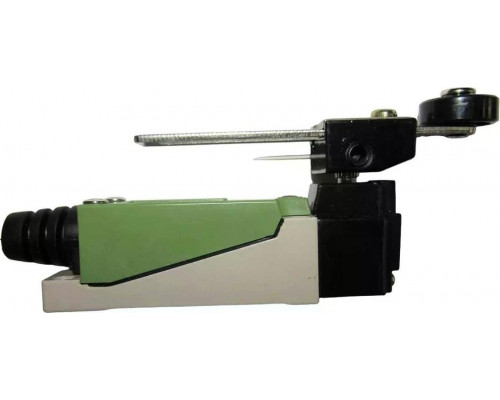

Концевик ТСС 021430 YBLX-ME/8108; LXJM1-8108 — это компактное электромеханическое устройство, предназначенное для коммутации электрических цепей при достижении подвижным механизмом определённого положения. Модель относится к серии промышленных концевых выключателей с роликовым толкателем, что позволяет использовать её для контроля перемещения, фиксации крайних положений или в качестве датчика присутствия в автоматизированных системах. Устройство выпускается под брендом ТСС (TSS) и соответствует стандартам, принятым для оборудования данного класса.

Конструкция и принцип работы

Выключатель оснащён бегунком диаметром 2 мм, который служит чувствительным элементом. При механическом воздействии на бегунок (например, от движущейся части станка или конвейера) внутренний переключающий механизм замыкает или размыкает электрическую цепь. Модель имеет маркировку GW 42A/LIMIT SWITCH, что указывает на её принадлежность к категории путевых выключателей с определёнными электрическими параметрами. Коммутационная способность рассчитана на цепи с напряжением до 250 В и током до 10 А (согласно обозначению №2-10), что подходит для управления реле, контакторами или сигнальными лампами в промышленных условиях.

Габариты и особенности установки

Корпус концевика имеет размеры 120x28x43 мм, что делает его удобным для монтажа в ограниченном пространстве. Масса устройства составляет 160 грамм, что облегчает его фиксацию на подвижных или стационарных элементах оборудования. Бегунок диаметром 2 мм требует точного позиционирования относительно воздействующего элемента, поэтому при установке важно обеспечить соосность и исключить боковые нагрузки, которые могут привести к преждевременному износу или поломке толкателя. Устройство не имеет встроенной защиты от пыли и влаги, поэтому для эксплуатации в загрязнённых или влажных средах необходимо предусмотреть дополнительный кожух или размещение в защищённом отсеке.

Практические возможности и ограничения

Основное назначение модели — контроль положения механизмов в станках, конвейерных линиях, упаковочном оборудовании и других автоматизированных системах. Благодаря роликовому толкателю, выключатель эффективно срабатывает при прямолинейном движении объекта, обеспечивая чёткий сигнал о достижении заданной точки. Однако из-за малого диаметра бегунка (2 мм) устройство чувствительно к точности настройки и не рекомендуется для работы с грубыми или вибрирующими механизмами без дополнительной стабилизации. Электрическая часть рассчитана на стандартные промышленные нагрузки, но для цепей с высокими пусковыми токами или индуктивной нагрузкой может потребоваться установка искрогасящих элементов.

Преимущества модели

• Компактные габариты (120x28x43 мм) и малый вес (160 г) упрощают интеграцию в оборудование с ограниченным пространством.


• Точный бегунок диаметром 2 мм обеспечивает высокую чувствительность при контроле положения мелких деталей.


• Надёжная коммутация цепей до 10 А и 250 В, что достаточно для большинства задач промышленной автоматики.


• Универсальность применения благодаря стандартному исполнению и совместимости с типовыми системами управления.

На что обратить внимание

• Бегунок диаметром 2 мм требует точной настройки и не рассчитан на значительные боковые нагрузки — при монтаже важно обеспечить прямолинейное воздействие.


• Устройство не имеет защитного корпуса от пыли и влаги, поэтому для использования в агрессивных средах необходима дополнительная защита.


• Электрические параметры (до 10 А) ограничивают применение в цепях с высокими пусковыми токами — для таких случаев рекомендуется проверка соответствия нагрузки.


• При установке на подвижные части оборудования следует учитывать инерцию механизма, чтобы избежать механического удара по толкателю.

Комплектация

• Концевик ТСС 021430 YBLX-ME/8108; LXJM1-8108 — 1 шт.


• Упаковка — 1 шт.
