Индикатор часового типа RGK CH-10 779593

Назначение и принцип работы

Индикатор часового типа RGK CH-10 779593 — это механический измерительный инструмент, предназначенный для контроля линейных размеров, отклонений формы и взаимного расположения поверхностей. Прибор работает по принципу преобразования перемещения измерительного стержня в угловое перемещение стрелки, что позволяет с высокой точностью фиксировать даже незначительные изменения размеров. Модель CH-10 рассчитана на измерение в диапазоне от 0 до 10 мм, что делает её универсальным решением для большинства типовых задач в машиностроении, металлообработке и ремонтных работах.

Ключевые технические особенности

Основной параметр, определяющий точность прибора — цена деления круговой шкалы, составляющая 0.01 мм. Это означает, что каждое деление на циферблате соответствует одной сотой миллиметра, а оператор может визуально оценить перемещение с точностью до 0.005 мм (половина деления). Погрешность измерений заявлена на уровне ±0.02 мм, что характерно для инструментов данного класса и достаточно для большинства производственных и ремонтных задач, где не требуется микронная точность.

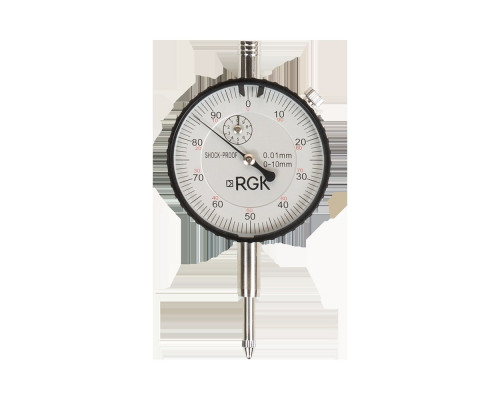

Конструкция включает два циферблата: основной — для считывания текущего значения в пределах одного оборота стрелки (1 мм), и дополнительный малый циферблат, который отсчитывает количество полных оборотов основной стрелки. Это упрощает работу при измерениях в диапазоне более 1 мм, так как не требуется запоминать количество пройденных оборотов. Измерительный стержень оснащён сменным наконечником из закалённой стали, устойчивым к износу при длительной эксплуатации.

Практическое применение

Индикатор RGK CH-10 используется для решения следующих задач:

• Контроль биения и осевого люфта вращающихся деталей (валов, шпинделей, шестерён).


• Проверка параллельности, перпендикулярности и плоскостности поверхностей при установке на штатив или магнитную стойку.


• Настройка зазоров в механизмах, включая системы впрыска топлива и клапанные механизмы.


• Дефектовка и экспертиза оборудования — выявление износа, деформаций и несоосности деталей.


• Контроль качества продукции при серийном производстве, особенно при проверке на соответствие допускам.

Конструктивные особенности и ограничения

Корпус индикатора выполнен из ударопрочного пластика, что снижает вес прибора (0.26 кг) и уменьшает риск повреждения при падении, но требует аккуратного обращения с измерительным механизмом. Циферблат имеет крупную разметку и контрастные цифры, что облегчает считывание показаний даже при недостаточном освещении или в условиях вибрации. Механизм оснащён арретиром (стопором) для фиксации стержня в поднятом положении, что удобно при установке прибора на стойку или замене деталей.

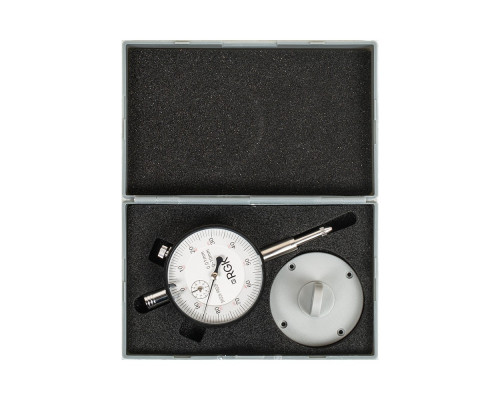

Важно учитывать, что индикатор предназначен для работы в сухих и чистых условиях — попадание пыли, стружки или влаги внутрь корпуса может привести к заклиниванию механизма и потере точности. Прибор поставляется в пластиковом футляре с ложементом, который защищает его при транспортировке и хранении. В комплект входит задняя крышка, совместимая со стандартными стойками и штативами, но сам штатив или магнитная стойка приобретаются отдельно.

Что важно знать при выборе

Модель RGK CH-10 с диапазоном 10 мм подходит для большинства задач, где требуется измерение перемещений до одного сантиметра. Если ваши детали имеют больший разброс размеров, стоит рассмотреть индикаторы с диапазоном 25 или 50 мм. Цена деления 0.01 мм является стандартной для универсальных индикаторов — для микрометрических работ с допусками менее 0.01 мм потребуется более точный инструмент (например, рычажно-зубчатый индикатор с ценой деления 0.001 мм). Прибор не имеет цифрового выхода, поэтому все показания считываются визуально — это следует учитывать при организации автоматизированного контроля.
