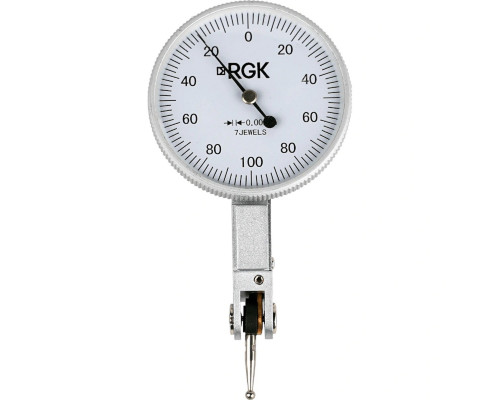

Индикатор RGK IRB-02 рычажно-зубчатый 757119

Прецизионный рычажно-зубчатый индикатор для точных измерений

Индикатор RGK IRB-02 — это механический измерительный инструмент рычажно-зубчатого типа, предназначенный для высокоточных контактных измерений. В отличие от классических часовых индикаторов, данная модель использует рычажный механизм передачи движения от измерительного наконечника к стрелке, что обеспечивает более высокую чувствительность и меньшее измерительное усилие. Это делает инструмент особенно эффективным при работе с деликатными поверхностями или в условиях, где требуется минимальное воздействие на объект контроля.

Назначение и типовые задачи

Модель IRB-02 применяется для измерения линейных размеров, отклонений формы и взаимного расположения поверхностей. Основные сценарии использования включают:

• Контроль размеров деталей методом сравнения с эталоном — инструмент фиксирует отклонения в пределах шкалы, позволяя оценить соответствие допускам.


• Проверка плоскостности, прямолинейности и параллельности поверхностей — например, при контроле направляющих станочного оборудования.


• Центровка и выверка оснастки станков, агрегатов и измерительных приспособлений.


• Измерение радиального и торцевого биения вращающихся узлов — валов, шпинделей, шестерен.


• Контроль в труднодоступных местах благодаря возможности фиксации измерительного рычага под различными углами.

Конструктивные особенности и практические возможности

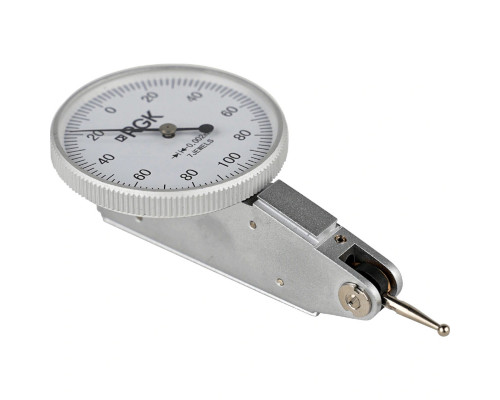

Ключевой элемент индикатора — сменный измерительный рычаг длиной 14,7 мм. Он может поворачиваться и фиксироваться в нужном положении относительно корпуса, что упрощает доступ к внутренним полостям, пазам, уступам и другим сложным зонам. При этом рычаг не требует переключения направления хода — механизм одинаково чувствителен как при прямом, так и при обратном перемещении наконечника.

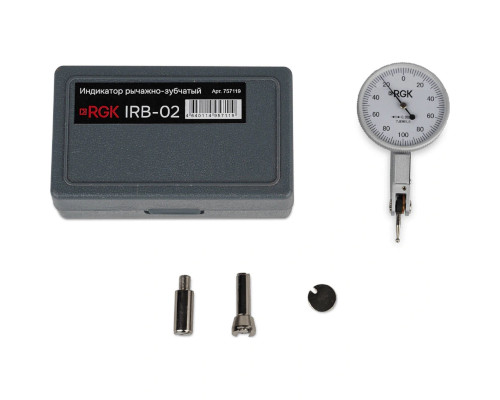

Корпус оснащен крепежными элементами типа «ласточкин хвост» с трех сторон, что позволяет устанавливать индикатор в любом пространственном положении — горизонтально, вертикально или под углом. В комплект поставки входят два переходника, которые расширяют совместимость со стойками и штативами, не имеющими быстросъемного соединителя. Это важно, если инструмент предполагается использовать с универсальными измерительными основаниями.

Что важно знать при выборе

Диапазон измерения модели составляет 0,2 мм с ценой деления 0,002 мм. Это означает, что инструмент рассчитан на контроль малых отклонений — он не подходит для измерения абсолютных размеров, а только для оценки разницы между эталоном и контролируемой деталью. Разрешение 0,002 мм позволяет фиксировать отклонения с высокой точностью, но требует аккуратности при установке и считывании показаний.

Меньшее измерительное усилие по сравнению с часовыми индикаторами снижает риск деформации тонкостенных деталей или повреждения поверхности, но накладывает ограничения на жесткость крепежной оснастки — стойка или штатив должны быть достаточно устойчивыми, чтобы исключить паразитные смещения. Также стоит учитывать, что рычажный механизм чувствителен к боковым нагрузкам на наконечник, поэтому измерение должно проводиться строго по оси рычага.

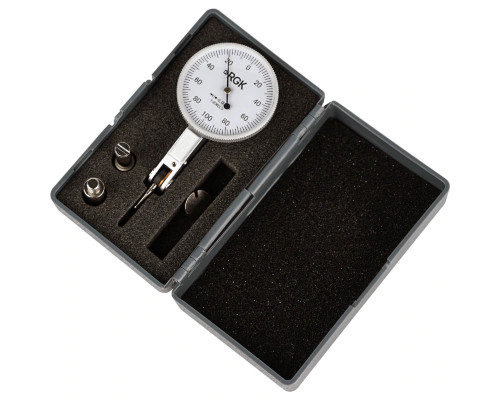

Индикатор поставляется в компактной упаковке (60×40×100 мм, вес 0,11 кг) без дополнительных аксессуаров, кроме двух переходников. Инструмент не имеет электронных компонентов и не требует питания — это полностью механическое устройство, надежное и неприхотливое в эксплуатации, но требующее регулярной проверки точности и защиты от загрязнений.
