Назначение и сфера применения

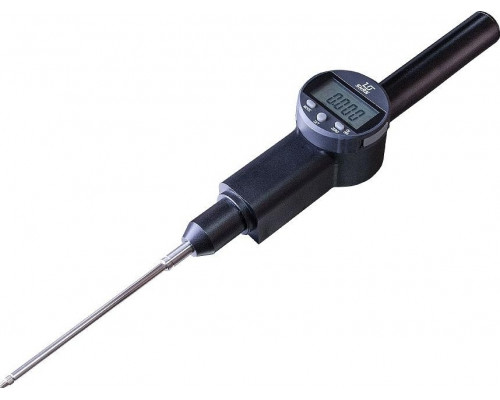

Электронный цифровой индикатор SHAN ИЦ 0-100 0.001 136288 — это измерительный инструмент, предназначенный для высокоточного контроля линейных размеров, отклонений формы и взаимного расположения поверхностей деталей. Модель с диапазоном измерений до 100 мм и дискретностью 0.001 мм (1 мкм) закрывает потребности как в абсолютных замерах (от нулевой точки), так и в относительных сравнениях с эталоном. Инструмент востребован в машиностроении, приборостроении, метрологических лабораториях и на производственных участках, где требуется верификация геометрии деталей средней величины.
Ключевые возможности и практический смысл параметров
Диапазон измерения от 0 до 100 мм позволяет работать с деталями среднего размера: валами, корпусами, втулками, фланцами. Высокая разрешающая способность 0.001 мм даёт возможность фиксировать отклонения на уровне микрон, что критично для прецизионной обработки и контроля посадок. Индикатор поддерживает два режима: абсолютные измерения (с обнулением в любой точке шкалы) и относительные (с заданием базового размера по эталону). Это упрощает контроль допусков и выявление отклонений от номинала без пересчётов.
Конструктивные особенности и эксплуатация
Устройство выполнено в корпусе, адаптированном для установки в стандартные стойки и штативы (посадочный диаметр и хвостовик соответствуют типовым решениям для индикаторов часового типа). Цифровой дисплей обеспечивает чёткое считывание показаний без параллакса, что снижает вероятность ошибки оператора. Важно учитывать, что для работы требуется источник питания (обычно элемент типа SR44 или аналогичный), который не входит в комплект поставки — необходимо проверить наличие батарейки перед началом использования.
При выборе модели стоит обратить внимание на следующие аспекты: индикатор предназначен для измерений в сухих, чистых условиях без агрессивных сред и вибраций. Для сохранения точности требуется регулярная калибровка по концевым мерам длины. Инструмент не является влагозащищённым, поэтому его не следует использовать в условиях высокой влажности или с охлаждающими жидкостями. Также стоит учитывать, что диапазон 100 мм накладывает ограничения на максимальный ход измерительного стержня — при работе с деталями, превышающими этот предел, потребуется другой инструмент.
Практические рекомендации
Для достижения заявленной точности 0.001 мм необходимо обеспечить стабильное закрепление индикатора и плавное подведение измерительного наконечника к детали. При использовании в режиме относительных измерений рекомендуется предварительно прогревать прибор и эталон в одинаковых температурных условиях (20±1°C), так как тепловое расширение может вносить погрешность. Модель подходит для контроля биения, конусности, овальности и других параметров, где требуется высокая чувствительность на длине хода до 100 мм.
Характеристики
Габариты и вес
