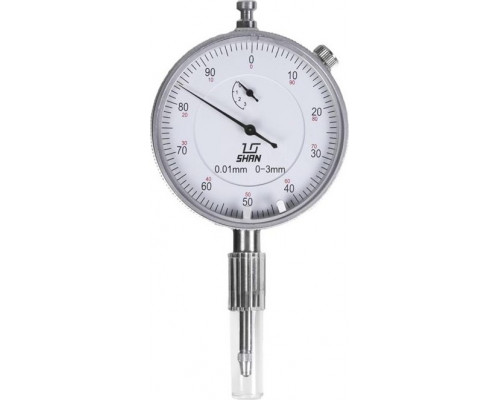

Индикатор часового типа SHAN ИЧ 0-3 мм, 0,01 мм, с ушком 123773

Назначение и принцип работы

Индикатор часового типа SHAN ИЧ 0-3 0,01 с ушком 123773 — это контактный измерительный прибор, предназначенный для контроля линейных размеров, проверки отклонений формы (овальность, конусность) и взаимного расположения поверхностей деталей. Модель с диапазоном 0–3 мм и ценой деления 0,01 мм решает задачи точных измерений в условиях механической обработки, ремонта и контроля качества. Прибор работает как при абсолютных замерах (сравнение с эталоном), так и при относительных — когда фиксируется отклонение от номинала. Конструкция с ушком позволяет закреплять индикатор на стойках, штативах или в приспособлениях, что расширяет сферу применения: от операционного контроля на станке до проверки биения валов и люфтов в узлах.

Ключевые особенности и практические возможности

Модель оснащена хромированным корпусом, устойчивым к коррозии и механическим воздействиям. Диапазон измерения 0–3 мм с шагом 0,01 мм обеспечивает достаточную точность для большинства типовых задач в машиностроении и металлообработке — например, контроля зазоров, проверки параллельности плоскостей или оценки износа поверхностей. Зажимная гильза диаметром 8 мм совместима с большинством стандартных измерительных стоек и магнитных штативов. Стопорный винт позволяет фиксировать подвижную часть индикатора в нужном положении, что удобно при настройке на ноль или длительных замерах одной детали. Прибор поставляется в пластиковом футляре, защищающем механизм от ударов и загрязнений при хранении и транспортировке.

Ограничения и важные нюансы при выборе

Диапазон 0–3 мм накладывает ограничение на максимальный размер контролируемого отклонения — если требуется измерять разность высот более 3 мм, эта модель не подойдет. Цена деления 0,01 мм (10 мкм) достаточна для большинства производственных задач, но для прецизионных работ с допусками менее 0,02 мм потребуется прибор с более высокой дискретностью. Конструкция с ушком предполагает внешнее крепление — индикатор не имеет встроенного магнитного основания или струбцины. При выборе убедитесь, что посадочное место вашего штатива или приспособления рассчитано на гильзу 8 мм. Также учитывайте, что индикатор требует аккуратного обращения: удары и перегрузки по измерительному стержню могут нарушить точность показаний. Для продления срока службы рекомендуется хранить прибор в футляре и периодически проверять его калибровку по эталонным мерам.

Конструктивные и эксплуатационные характеристики

Корпус индикатора выполнен из хромированной стали, что обеспечивает защиту от коррозии и механических повреждений. Механизм имеет заводскую сборку по стандартам SHAN, что гарантирует стабильность показаний в пределах заявленной точности. Измерительный стержень перемещается плавно, без заеданий. Циферблат оснащен четкой круговой шкалой с ценой деления 0,01 мм — показания хорошо читаются при нормальном освещении. Стрелка возвращается в исходное положение после снятия нагрузки. Ушко для крепления расположено в верхней части корпуса, что позволяет надежно фиксировать прибор в вертикальном или горизонтальном положении. Вес 0,28 кг делает индикатор удобным для перемещения между рабочими местами. Габариты упаковки (70×60×130 мм) соответствуют стандартному кейсу для хранения.
