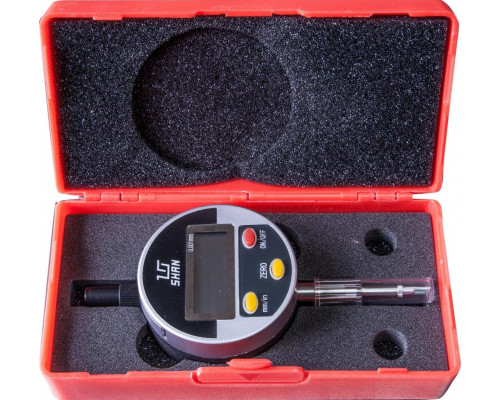

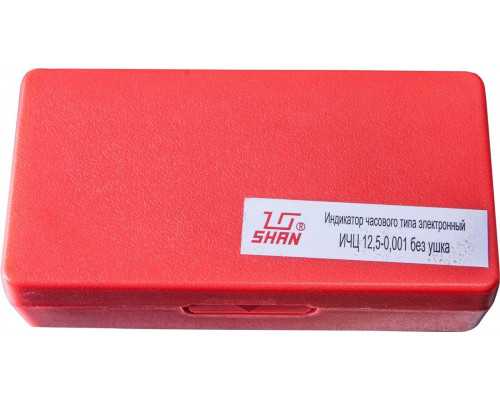

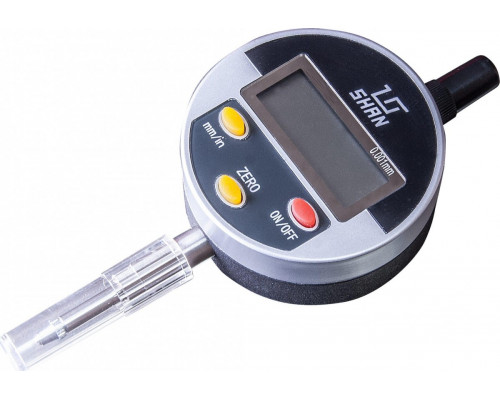

Индикатор электронный цифровой SHAN ИЦ 0-12.5 0.001 136285

Точные измерения малых перемещений: цифровой индикатор SHAN ИЦ 0–12.5 мм

Электронный цифровой индикатор SHAN ИЦ 0–12.5 мм (модель 136285) — это измерительный инструмент, предназначенный для высокоточного контроля линейных размеров, отклонений формы и взаимного расположения поверхностей деталей. В отличие от механических аналогов, он обеспечивает прямое считывание показаний на цифровом дисплее, что исключает ошибки отсчёта по шкале и ускоряет работу. Модель рассчитана на диапазон измерений до 12.5 мм с дискретностью 0.001 мм, что делает её пригодной для задач, требующих микронной точности.

Ключевые возможности и практическое применение

Индикатор позволяет выполнять как абсолютные измерения (определение фактического размера детали), так и относительные (сравнение с эталоном или настройка на ноль в любой точке диапазона). Это особенно полезно при контроле биения, конусности, овальности, а также при проверке параллельности и перпендикулярности поверхностей. Благодаря цифровому отсчёту, прибор подходит для использования в лабораториях, цеховых условиях и приёмочном контроле, где важна повторяемость результатов и минимальное влияние человеческого фактора.

Особенности конструкции и эксплуатации

• Дискретность 0.001 мм — обеспечивает высокую чувствительность при измерении малых перемещений, что критично для прецизионной обработки и калибровки.


• Диапазон 0–12.5 мм — достаточен для большинства типовых задач контроля размеров в машиностроении и приборостроении, но не подходит для крупногабаритных деталей.


• Цифровой дисплей — исключает необходимость интерпретации круговой шкалы (цена деления круговой шкалы указана как 0 мм, что подтверждает отсутствие аналоговой разметки).


• Компактные габариты — размеры упаковки 75×60×145 мм и вес 0.19 кг означают, что сам индикатор лёгкий и удобен для установки на стойки, штативы или в измерительные приспособления.

На что обратить внимание при выборе

Данная модель не имеет встроенной круговой шкалы — все показания выводятся только на электронный дисплей. Это стоит учитывать, если вы привыкли к визуальному контролю по стрелочному индикатору. Прибор требует источника питания (обычно элемент типа SR44 или аналогичный), поэтому перед началом работы убедитесь в наличии заряда. Для крепления в стандартные стойки и магнитные штативы используется хвостовик диаметром 8 мм (типовой для большинства индикаторов), но точную совместимость с вашим оснащением желательно проверить. Индикатор предназначен для измерений при нормальных условиях окружающей среды — избегайте попадания масла, пыли и вибраций, которые могут повлиять на точность.

Ограничения модели

Максимальный ход измерительного стержня составляет 12.5 мм, что накладывает ограничение на размер контролируемых отклонений. Для деталей с большими допусками или крупными размерами потребуется индикатор с увеличенным диапазоном. Также следует помнить, что электронные индикаторы чувствительны к электромагнитным помехам и требуют аккуратного обращения с кабелем (при наличии внешнего подключения) — в описании не указана поддержка интерфейсов передачи данных, поэтому предполагается только ручная запись показаний.
