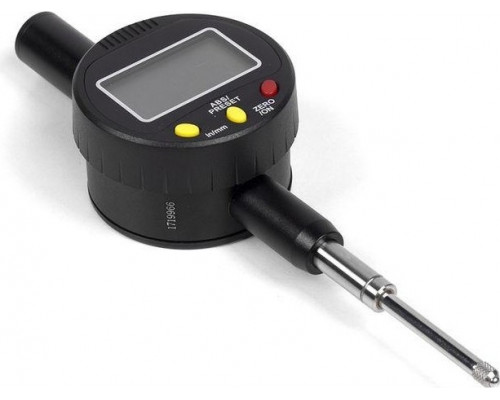

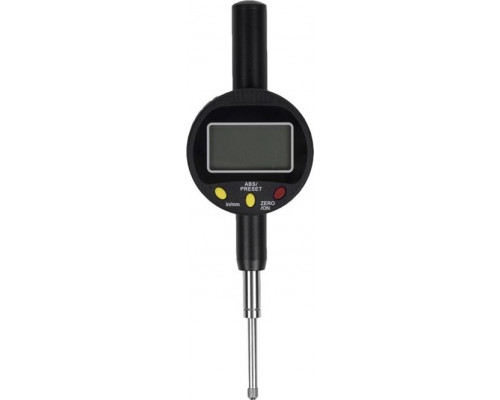

Индикатор электронный цифровой SHAN ИЦ 0-25 мм 0.001 123787

Назначение и область применения

Электронный цифровой индикатор SHAN ИЦ 0-25 0.001 123787 — это измерительный инструмент для контактных линейных измерений с разрешением 0.001 мм. Модель предназначена для контроля размеров деталей, отклонений формы и взаимного расположения поверхностей в диапазоне до 25 мм. В отличие от механических индикаторов часового типа, электронная версия позволяет проводить как абсолютные измерения (от нулевой точки), так и относительные — с обнулением показаний в любой позиции измерительного стержня. Это особенно удобно при серийном контроле однотипных деталей: достаточно установить ноль по эталону и отслеживать отклонения.

Ключевые особенности и практические возможности

Индикатор оснащен цифровым дисплеем, что исключает ошибки снятия показаний, характерные для стрелочных приборов. Дискретность отсчета 0.001 мм обеспечивает высокую точность, достаточную для большинства задач в машиностроении и приборостроении. Измерительный диапазон 0–25 мм покрывает типовые размеры небольших деталей, валов, втулок, толщин листовых материалов.

Среди практических возможностей модели:

• Функция относительных измерений — позволяет быстро сравнивать детали с эталоном без пересчета.


• Возможность переключения единиц измерения (мм/дюймы) — если эта опция предусмотрена производителем, что уточняется в паспорте.


• Фиксация текущего значения (Hold) — удобно при измерениях в труднодоступных местах.


• Вывод данных на внешние устройства через интерфейс (обычно USB или RS-232) — для документирования результатов, если модель поддерживает передачу данных.

Важно: для работы индикатора требуется элемент питания (чаще всего LR44 или CR2032), который не входит в базовую комплектацию — это стоит учесть при подготовке к эксплуатации.

Конструкция и ограничения

Индикатор выполнен в компактном корпусе с размерами упаковки 130×60×200 мм и весом 0.39 кг. Измерительный стержень перемещается в направляющих втулках, обеспечивая плавный ход. Прибор оснащен стандартным хвостовиком диаметром 8 мм (типовая посадка для стоек и штативов), что позволяет устанавливать его на универсальные измерительные стойки или магнитные штативы.

Ограничения, которые важно учитывать:

• Диапазон измерения ограничен 25 мм — для более крупных деталей потребуется другой инструмент.


• Точность 0.001 мм предполагает аккуратное обращение: удары, загрязнение направляющих или износ измерительного наконечника снижают достоверность показаний.


• Индикатор не защищен от влаги и пыли — не предназначен для работы в условиях повышенной запыленности или с охлаждающими жидкостями без дополнительной защиты.


• Электронная часть чувствительна к статическому электричеству и электромагнитным помехам — при использовании рядом с мощным оборудованием возможны сбои.

На что обратить внимание при выборе

При подборе индикатора для конкретных задач стоит оценить:

• Необходим ли интерфейс передачи данных — если планируется автоматический сбор результатов, уточните наличие порта и кабеля в комплекте.


• Требуется ли сертификат калибровки — для ответственных измерений может понадобиться инструмент с поверкой.


• Условия эксплуатации — для работы в цеху с вибрациями или перепадами температуры механический индикатор может быть надежнее.


• Совместимость с оснасткой — стандартный хвостовик 8 мм подходит к большинству стоек, но для нестандартных креплений потребуется переходник.

Модель SHAN ИЦ 0-25 0.001 123787 — это инструмент для точных измерений в диапазоне до 25 мм, сочетающий цифровую точность с возможностью относительных замеров. Он подходит для контроля небольших деталей, где важна высокая дискретность отсчета, но требует аккуратного обращения и учета условий работы.
