Назначение и конструктивные особенности

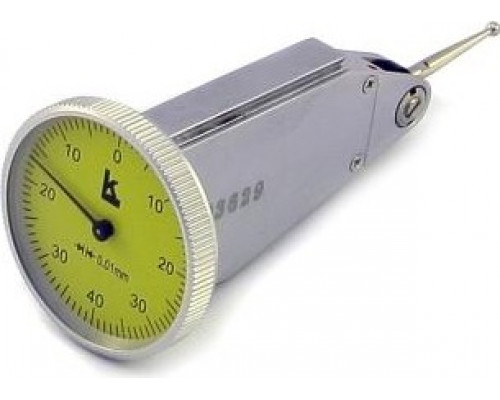

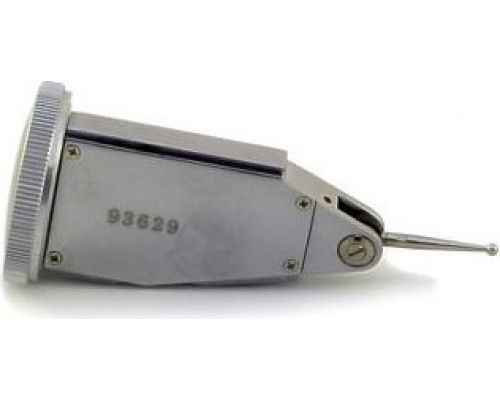

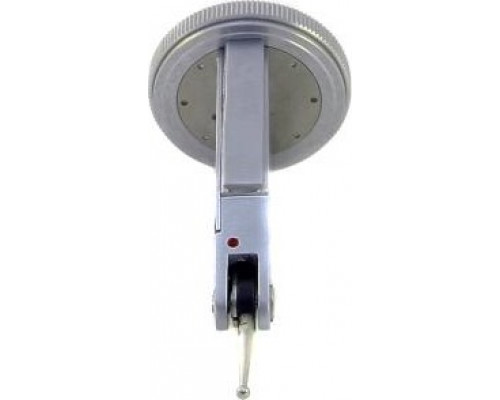

Индикатор рычажно-зубчатый торцевой ИРТ 0-0.8 0.01 КАЛИБРОН — это прецизионный измерительный инструмент для контактного контроля линейных размеров, отклонений формы и взаимного расположения поверхностей. В отличие от классических индикаторов часового типа, шкала данного прибора расположена параллельно оси измерительного рычага в его среднем положении и перпендикулярно плоскости поворота. Такая компоновка обеспечивает компактность и позволяет выполнять замеры в узких пазах, уступов и других труднодоступных зонах, где использование стандартных индикаторов затруднено или невозможно.
Технические возможности и практический смысл параметров

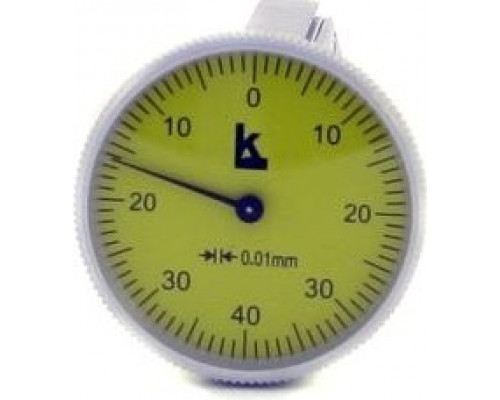

Модель ИРТ 0-0.8 0.01 имеет диапазон измерений от 0 до 0,8 мм с ценой деления круговой шкалы 0,01 мм. Это означает, что прибор способен фиксировать отклонения с точностью до одной сотой миллиметра, что достаточно для большинства задач в машиностроении, приборостроении и ремонтных работах — например, при контроле биения валов, проверке параллельности плоскостей или измерении зазоров в сопряжениях. Диапазон 0,8 мм накладывает ограничение: инструмент подходит для измерения малых перемещений и отклонений, а не для крупных деталей с большими допусками.
Сильные стороны и особенности эксплуатации

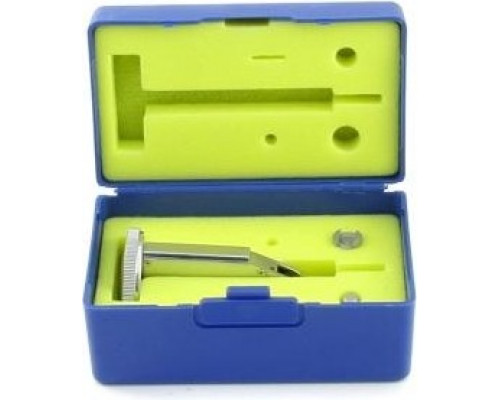

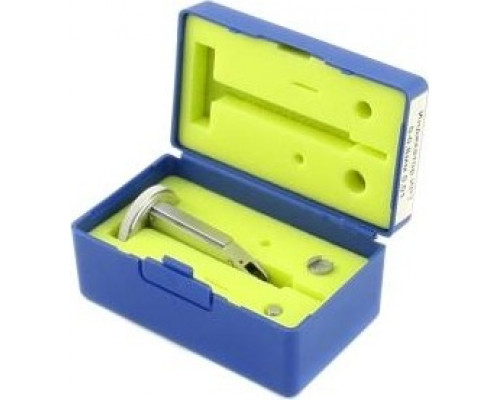

Ключевое преимущество рычажно-зубчатых индикаторов — незначительное измерительное усилие. Это позволяет проводить замеры на мягких или тонкостенных деталях без риска деформации поверхности. Поворотный измерительный рычаг даёт возможность менять направление контакта, что удобно при контроле в разных плоскостях без перестановки прибора. Индикатор относится к навесному оборудованию: в базовой комплектации предусмотрена державка для удобства удержания в руке и переходная втулка для крепления в стойках или штативах. При установке в оснастку важно обеспечить жёсткость фиксации, чтобы избежать погрешностей от люфта.
Ограничения и рекомендации по выбору
При выборе модели ИРТ 0-0.8 0.01 следует учитывать, что её рабочий диапазон ограничен 0,8 мм — для контроля больших перемещений потребуется индикатор с увеличенным ходом. Также из-за рычажной передачи прибор чувствителен к правильной установке: измерительный рычаг должен располагаться перпендикулярно контролируемой поверхности, а точка контакта — находиться в пределах рабочей зоны. Инструмент предназначен для периодических измерений в цеховых и лабораторных условиях, а не для непрерывного мониторинга в автоматических линиях. Габариты упаковки (70×100×130 мм) и вес 0,18 кг подтверждают компактность, что облегчает транспортировку и хранение в наборе инструментов.
Характеристики
Габариты и вес
