Индикатор рычажно-зубчатый боковой КАЛИБРОН ИРБ 0-0.8 мм, цена деления 0.01 мм, 70407

Назначение и конструктивные особенности

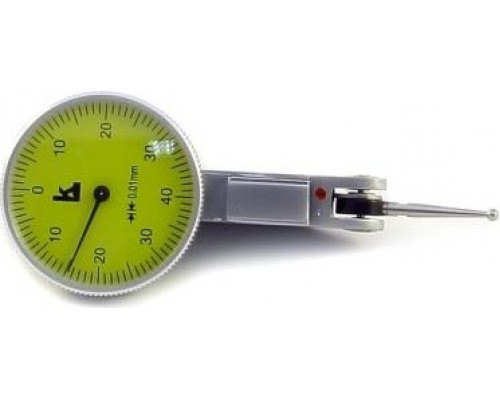

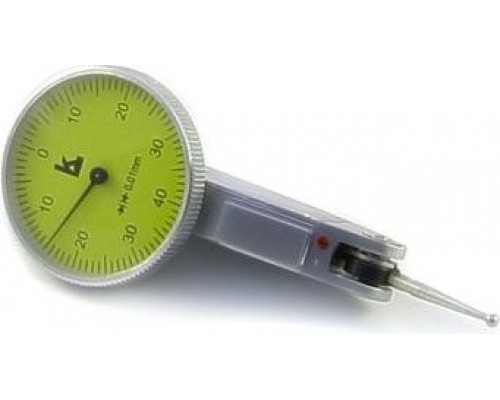

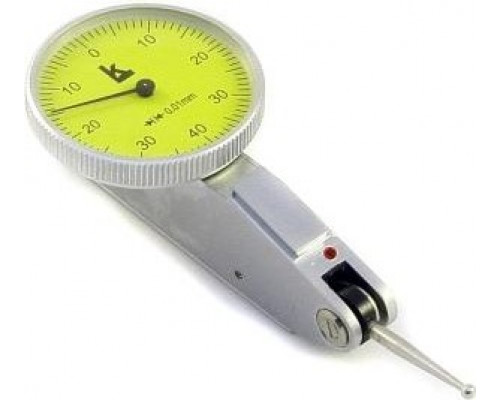

Индикатор рычажно-зубчатый боковой КАЛИБРОН ИРБ 0-0.8 0.01 70407 — это прецизионный измерительный инструмент, предназначенный для контроля линейных размеров, отклонений формы и взаимного расположения поверхностей деталей. В отличие от классических часовых индикаторов, у данной модели шкала расположена параллельно оси измерительного рычага и перпендикулярно плоскости его поворота. Такая конструкция позволяет проводить замеры в узких пазах, на внутренних поверхностях и в других труднодоступных местах, где использование стандартного индикатора затруднено или невозможно.

Диапазон измерений и точность

Модель ИРБ 0-0.8 0.01 работает в диапазоне от 0 до 0,8 мм. Это означает, что прибор способен фиксировать отклонения размеров в пределах восьми десятых миллиметра — типичный диапазон для контроля точных посадок, биения валов, параллельности плоскостей и других параметров в машиностроении и приборостроении. Цена деления шкалы составляет 0,01 мм, что обеспечивает достаточную точность для большинства технических измерений. Важно учитывать: при работе с индикатором необходимо следить, чтобы измеряемое отклонение не превышало верхнюю границу диапазона (0,8 мм), иначе возможна деформация механизма или потеря точности.

Практические возможности и ограничения

Благодаря рычажно-зубчатой передаче, индикатор развивает незначительное измерительное усилие. Это снижает риск деформации измеряемой детали и позволяет работать с тонкостенными или мягкими материалами. Поворотный измерительный рычаг даёт возможность менять направление касания, что упрощает настройку прибора под конкретную задачу. Однако стоит помнить: индикатор не предназначен для измерения абсолютных размеров напрямую — он фиксирует отклонение от заданного эталона или настройки. Для работы потребуется эталонная деталь или настроечная мера.

Особенности установки и комплектация

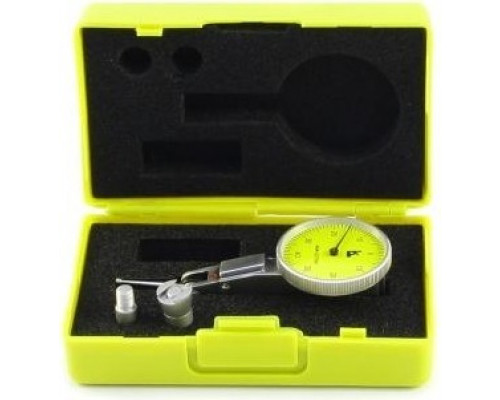

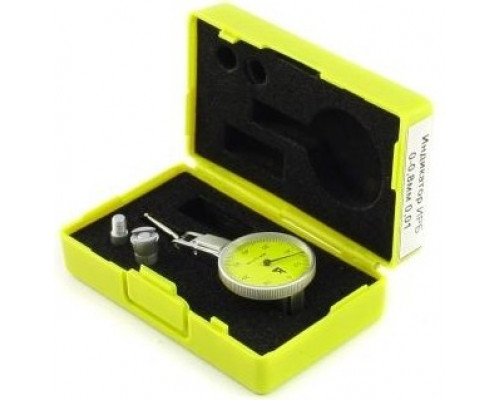

Индикатор относится к категории навесного оборудования и требует жёсткого крепления на стойке, штативе или в измерительном приспособлении. В комплект поставки входит державка для удобства удержания прибора и переходная втулка, которая обеспечивает совместимость с различными типами крепёжных узлов. При монтаже важно надёжно зафиксировать индикатор, чтобы исключить люфты, влияющие на точность показаний. Также следует учитывать, что боковое расположение шкалы требует определённого навыка снятия отсчётов — оператор должен располагаться сбоку от прибора.

Преимущества модели

• Малые габариты и вес (0,10 кг) позволяют использовать индикатор в ограниченном пространстве.


• Внесён в Государственный реестр средств измерений, что подтверждает его метрологическую пригодность.


• Низкое измерительное усилие минимизирует погрешность, вызванную деформацией детали.


• Поворотный рычаг и переходная втулка расширяют возможности установки в различных приспособлениях.

При выборе индикатора стоит обратить внимание на его диапазон: модель ИРБ 0-0.8 0.01 подходит для задач, где контролируемые отклонения не превышают 0,8 мм. Для более крупных допусков потребуется прибор с большим диапазоном. Также важно помнить, что индикатор не является самодостаточным измерительным инструментом — его точность напрямую зависит от качества настройки и стабильности крепления.
