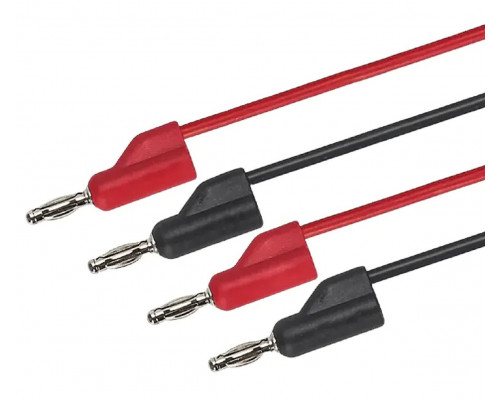

Комплект измерительных проводов RGK TW-02 755320

Назначение и область применения

Комплект измерительных проводов RGK TW-02 755320 — это пара гибких соединителей для организации временных электрических цепей при диагностике, наладке и ремонте электронного и электротехнического оборудования. Провода предназначены для подключения мультиметров, осциллографов, генераторов сигналов, лабораторных блоков питания и других измерительных приборов к тестируемым устройствам, компонентам или цепям. Модель подходит для проведения измерений напряжения, силы тока, сопротивления, проверки целостности цепей, а также для подачи сигналов при отладке схем.

Конструкция и особенности исполнения

Каждый провод комплекта имеет длину 1000 мм, что обеспечивает достаточный радиус действия при работе на столе или в распределительном щите. Изоляция выполнена из силикона — материала, устойчивого к перегибам, сохраняющего эластичность при низких температурах и не боящегося кратковременного контакта с нагретыми элементами. Внешний диаметр кабеля 2,3 мм делает его удобным для подключения к клеммам с малым шагом, а площадь сечения токоведущей жилы 1 кв. мм гарантирует низкое сопротивление и способность пропускать ток до 10 А без ощутимого нагрева.

Коннекторы с обеих сторон каждого провода — штекеры типа «банан» диаметром 4 мм и длиной 16 мм. Такая конструкция обеспечивает совместимость с подавляющим большинством измерительных приборов, оснащённых стандартными гнездами 4 мм. Подпружиненные лепестки на штекерах создают плотный контакт и предотвращают самопроизвольное выпадение провода из гнезда. Конусное углубление на входе гнезда упрощает центровку штекера при подключении — это особенно полезно при работе в условиях ограниченной видимости или в плотном монтаже.

Электрические характеристики и безопасность

Провода RGK TW-02 соответствуют классу электрозащиты CAT III 1000 V. Это означает, что они рассчитаны на работу в цепях с номинальным напряжением до 1000 В переменного тока относительно земли, включая распределительные щиты, силовые розетки и вводные устройства зданий. Максимальный длительный ток — 10 А, что покрывает большинство задач по измерению тока в бытовой и полупрофессиональной электронике. Важно учитывать: при работе с цепями высокого напряжения или тока, близкого к предельному, необходимо использовать средства индивидуальной защиты и соблюдать правила электробезопасности.

Комплектация и упаковка

В набор входят два провода: красный (обычно используется для положительного потенциала или сигнала) и чёрный (для общего провода или «земли»). Такая цветовая маркировка упрощает идентификацию полярности при подключении. Провода поставляются в компактной упаковке размерами 10×10×120 мм, общий вес комплекта — 0,10 кг. Упаковка удобна для хранения в ящике инструмента или сумке с принадлежностями.

Практические ограничения и рекомендации

Штекеры типа «банан» с обеих сторон не имеют защитных колпачков или изолирующих втулок — при работе с напряжением выше безопасного (обычно 50 В) открытые контакты представляют опасность случайного короткого замыкания или поражения током. Для измерений в высоковольтных цепях рекомендуется использовать провода с дополнительной изоляцией наконечников или применять защитные насадки. Провода не предназначены для стационарного монтажа — это гибкие соединители для временных измерительных схем. При интенсивном использовании периодически проверяйте целостность изоляции и отсутствие обрывов жилы в местах соединения с коннекторами.
