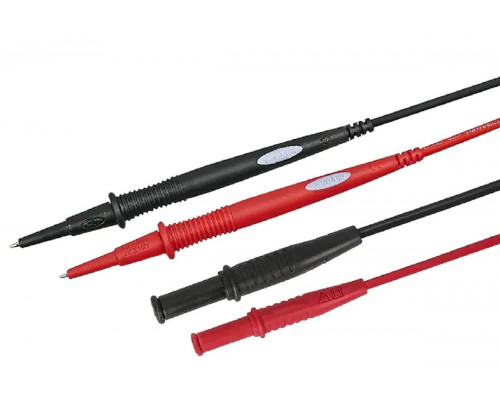

Комплект измерительных проводов RGK TP2-02 755306

Назначение и сфера применения

Комплект измерительных проводов RGK TP2-02 755306 представляет собой пару гибких проводников с несъемными щупами, предназначенных для контактного контроля электрических параметров. Модель совместима с мультиметрами, токовыми клещами и другими приборами, оснащенными входными гнездами под 4-миллиметровый штекер типа "банан". Это стандартный интерфейс для большинства цифровых тестеров и лабораторных измерителей, что обеспечивает широкую совместимость без необходимости в переходниках. Провода подходят для диагностики цепей постоянного и переменного тока, измерения напряжения, сопротивления, а также для прозвонки соединений.

Конструктивные особенности и безопасность

Проводники выполнены в классической двухцветной схеме: красный для положительного полюса и черный для общего (отрицательного) контакта. Длина каждого кабеля составляет 1000 мм — этого достаточно для работы с распределительными щитами, автомобильной проводкой или лабораторными стендами без излишнего провисания. Щупы оснащены жалом длиной 17 мм, что позволяет добираться до утопленных контактов в клеммных колодках или розетках.

Ключевой элемент безопасности — колпачки-ограничители квадратной формы. Их геометрия предотвращает скатывание щупов с наклонных поверхностей, а также исключает случайное прикосновение пальцев к токоведущим частям. На колпачках предусмотрен конусный выступ, который при надевании уменьшает длину открытого жала до 5 мм — это снижает риск короткого замыкания при работе в плотных клеммных рядах. Для снятия колпачков достаточно надавить на выступ, что удобно, когда требуется более длинный контакт.

Электрические параметры и ограничения

Провода рассчитаны на номинальный ток до 10 А, что соответствует большинству ручных мультиметров и токовых клещей. Категория защиты от перенапряжений CAT III 1000 V означает, что комплект можно использовать в силовых цепях распределительных устройств, включая трехфазные сети до 1000 В переменного тока, при условии, что измерительный прибор имеет аналогичный класс защиты. Однако важно учитывать: при работе с напряжением выше 600 В рекомендуется использовать дополнительные средства защиты, такие как диэлектрические перчатки, поскольку конструкция щупов не предусматривает усиленной изоляции для высоковольтных измерений.

Эргономика и удобство эксплуатации

Для надежного удержания наконечники щупов имеют рифленую поверхность в месте захвата пальцами. Это снижает вероятность соскальзывания руки, особенно при работе в условиях ограниченного пространства или с вибрирующим оборудованием. На концах корпуса щупов и в местах соединения с кабелем установлены рифленые протекторы, которые предотвращают резкие перегибы и излом проводов. Такая конструкция увеличивает срок службы комплекта при активном использовании, так как именно зоны входа проводника в корпус чаще всего выходят из строя из-за усталости металла.

Комплектация и упаковка

В комплект входят два измерительных провода (красный и черный) с несъемными щупами. Дополнительные аксессуары, такие как зажимы типа "крокодил" или сменные наконечники, отсутствуют. Упаковка имеет компактные размеры (10 x 10 x 120 мм) и вес 0.10 кг, что удобно для хранения в кейсе для инструмента или ящике верстака. При выборе стоит обратить внимание, что щупы несъемные — их нельзя заменить на другие типы наконечников, поэтому модель ориентирована на стандартные контактные измерения, а не на работу с SMD-компонентами или тонкими проводниками.
