Передвижная дизельная компрессорная станция ЗИФ ПВ-5,0/0,7 F: автономный источник сжатого воздуха для тяжелых условий

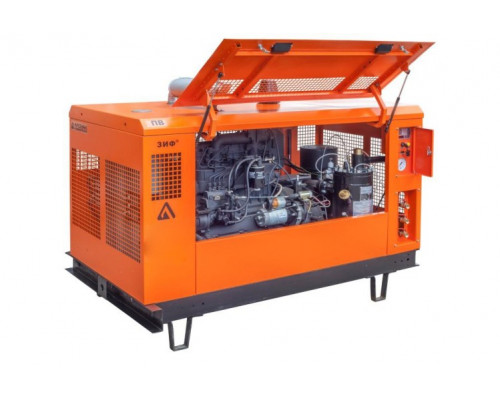

Модель ЗИФ ПВ-5,0/0,7 F представляет собой винтовую передвижную компрессорную станцию, смонтированную на раме в защитном кожухе. Это законченное решение для выработки сжатого воздуха в местах, где отсутствует централизованное электроснабжение или пневмомагистраль. Станция рассчитана на интенсивную эксплуатацию в качестве основного или резервного источника воздуха для пневмоинструмента и промышленного оборудования.
Назначение и сферы применения
Станция спроектирована для работы в автономном режиме на открытых площадках. Ее применение оправдано там, где требуется мобильность и независимость от внешних источников энергии. Основные задачи:
- Обеспечение сжатым воздухом строительных и дорожных работ (отбойные молотки, перфораторы, гайковерты).
- Пневмопитание оборудования на горнодобывающих и геологоразведочных участках.
- Использование в спасательных и аварийно-восстановительных службах.
- Работа в качестве резервного источника при аварийном отключении основной пневмосети на промышленных предприятиях.
- Применение в сельском и лесном хозяйстве для обслуживания техники и оборудования.
Станция может устанавливаться на прицеп для повышения мобильности, но в базовой комплектации поставляется на раме. Она способна заменить стационарную пневмосеть на время ремонтных или строительных работ.
Конструктивные особенности и сильные стороны
Дизельный привод FAW
Станция оснащена дизельным двигателем FAW 4DW91 мощностью 33 кВт. Это атмосферный или турбированный дизель, адаптированный к российским условиям эксплуатации. Система жидкостного охлаждения и спираль подогрева обеспечивают уверенный холодный старт при температурах до -25°C. Для работы в условиях Крайнего Севера (до -40°C) требуется опциональный предпусковой подогреватель. Двигатель неприхотлив к качеству топлива и обслуживания, что критично при работе в удаленных регионах.
Винтовой блок «АРМ»
Сердце компрессора — винтовой блок пятого поколения производства «АРСМАШ» (Санкт-Петербург). Он использует роторы N-профиля из стали СТ45 с соотношением зубьев 5:6. Асимметричный профиль и оптимизированные зазоры обеспечивают высокую эффективность и устойчивость к перегрузкам. Подшипники SKF или Nachi и манжеты SIMRIT с двойным уплотнением из PTFE гарантируют ресурс блока не менее 60 000 моточасов. Конструкция блока адаптирована для работы на российских маслах, что упрощает сервис и снижает затраты.
Привод и трансмиссия
Крутящий момент от дизеля к винтовому блоку передается через сухое однодисковое фрикционное сцепление с диафрагменной пружиной (ММЗ, УАЗ или FOTON). Такая схема обеспечивает плавное включение нагрузки и защиту трансмиссии от ударных нагрузок. Сцепление безасбестовое, что соответствует современным экологическим стандартам.
Топливная система и кожух
Станция оснащена листосварным топливным баком производства «Резервуар» (Россия) с перегородками для гашения волн, поплавковым датчиком уровня и приемным фильтром. Объем бака варьируется от 80 до 1000 литров в зависимости от модификации. Кожух выполнен из стали с порошковой окраской, что обеспечивает защиту от коррозии и механических повреждений. Рама сварная, возможна установка центральной стойки для подъема.
Система управления и защиты
Приборный щит выполнен ударопрочным и рассчитан на работу в условиях экстремальных температур, перепадов влажности и вибраций. Органы управления интуитивно понятны и не требуют специальной подготовки оператора. Система аварийной защиты включает датчики:
- Минимального давления масла дизеля.
- Перегрева дизеля.
- Перегрева компрессора.
На щите также расположены указатель уровня топлива, контрольная лампа заряда аккумулятора, кнопка предпускового подогрева и манометр давления. Электрические цепи защищены предохранителями, предотвращающими короткое замыкание и перегрузку.
Практические возможности и ограничения
Производительность и давление
Станция обеспечивает производительность на входе 5000 л/мин и максимальное рабочее давление 7 атм. Важно понимать: реальная производительность на выходе (5 л/мин в характеристиках) — это опечатка или ошибка в исходных данных. Фактически, модель ПВ-5,0/0,7 F выдает до 5,0 м³/мин (5000 л/мин) сжатого воздуха при давлении 7 атм. Этого достаточно для одновременного питания нескольких единиц тяжелого пневмоинструмента (отбойных молотков, перфораторов) или одного крупного промышленного потребителя.
Условия эксплуатации
Станция рассчитана на работу на открытом воздухе при температуре от -25°C до +40°C (с опциональным пакетом «СЕВЕР» — до -40°C). Допустимая относительная влажность — до 98% при 25°C. Высота над уровнем моря — от -1000 до +1500 метров. Запыленность окружающего воздуха — до 20 мг/м³. Для работы в условиях повышенной запыленности рекомендуется использовать дополнительные фильтры на всасывании.
Мобильность и установка
Модель поставляется на раме в кожухе, что позволяет транспортировать ее грузовым транспортом или установить на прицеп. Вес станции — 850 кг, габариты (ДхШхВ): 2000x1478x1244 мм. Для установки на прицеп требуется регистрация в ГИБДД (ПТС, ПСМ) — это опциональная услуга. При выборе места установки учитывайте необходимость свободного доступа для обслуживания двигателя и винтового блока, а также для заправки топливом.
Особенности выбора
При подборе станции обратите внимание на следующие моменты:
- Объем топливного бака: от него зависит время автономной работы без дозаправки. Для длительных смен выбирайте модификацию с баком большего объема.
- Наличие пакета «СЕВЕР»: если станция будет эксплуатироваться при температурах ниже -25°C, обязательно заказывайте опцию с предпусковым подогревателем.
- Тип прицепа: если требуется постоянная мобильность, выбирайте одноосный или двухосный прицеп с регулируемым дышлом.
- Совместимость с пневмоинструментом: проверьте, что суммарное потребление воздуха всеми подключаемыми устройствами не превышает 5,0 м³/мин при давлении 7 атм.
Станция ЗИФ ПВ-5,0/0,7 F — это надежный и производительный инструмент для профессиональных задач, где требуется автономность, устойчивость к тяжелым условиям и длительный ресурс. Она не предназначена для бытового использования или эпизодических работ — это решение для предприятий и подрядчиков, где простой оборудования обходится дорого.
Характеристики
Габариты и вес
