Лазерный прибор Fluke 830 для центрирования валов

Назначение и принцип работы

Лазерный прибор Fluke 830 — это инструмент для высокоточного центрирования валов вращающегося оборудования. Он предназначен для выявления и устранения несоосности между ведущим и ведомым валами, что критически важно для электродвигателей, насосов, компрессоров, вентиляторов и других механизмов с ременной или муфтовой передачей. В отличие от механических циферблатных индикаторов, Fluke 830 автоматизирует расчёты и наглядно показывает, куда и насколько нужно сместить оборудование для достижения соосности.

Процесс центрирования построен по трём шагам: ввод геометрических размеров механизма (расстояния между лапами, до датчика и т.д.), измерение в трёх точках поворота вала и вывод результатов коррекции. Система использует полупроводниковый лазер Ga-Al-As и запатентованный цифровой детектор, который обрабатывает сигнал через процессор Intel с 64 МБ оперативной памяти. Это обеспечивает стабильность измерений даже в условиях вибраций или засветки.

Ключевые возможности для диагностики

Основная сильная сторона Fluke 830 — работа в условиях значительного начального перекоса. Режим виртуального увеличения позволяет проводить измерения, даже если валы смещены сильнее, чем может захватить обычный лазерный луч. Это избавляет от необходимости предварительно выставлять валы «на глаз» перед использованием прибора.

Прибор автоматически сохраняет промежуточные результаты. Если процесс центрирования прерван, его можно продолжить с того же места без повторения всех шагов. Это удобно при работе на крупных механизмах, где настройка может занимать несколько часов.

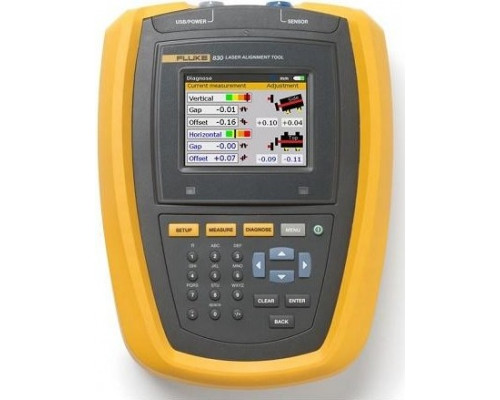

На цветной TFT-дисплей (65535 оттенков) выводятся не только числовые значения, но и цветовая индикация: зелёный — допуск выдержан, красный — требуется коррекция. Экран автоматически регулирует яркость по встроенному датчику освещённости, что сохраняет читаемость при работе под ярким солнцем или в темном машинном отделении.

Комплектация и практические особенности

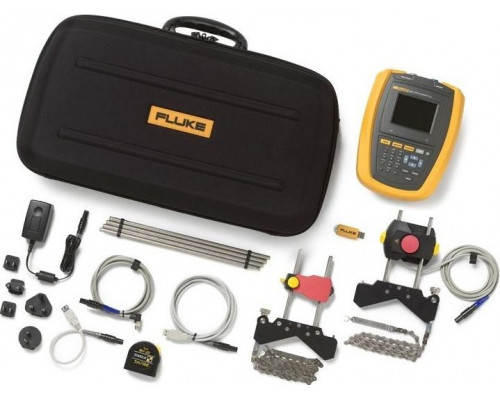

В базовый набор входят все компоненты для выполнения центрирования без дополнительных покупок:

• Лазерный датчик и лазерная призма — основные измерительные блоки.


• Два монтажных кронштейна цепного типа с опорами 150 мм — для крепления на валы диаметром до 150 мм. Если валы толще, потребуются дополнительные опоры (в комплекте есть 4 опоры по 300 мм, но они не заменяют удлинение кронштейнов).


• Модуль беспроводной связи Bluetooth — для передачи данных на ПК или ноутбук при помощи кабеля ПК и кабеля накопителя USB (оба входят в комплект).


• Рулетка, тряпка из микроволокна для очистки валов и сетевой адаптер для питания прибора.


• USB-накопитель для сохранения отчётов и обновления ПО.

Важно: прибор не имеет встроенного аккумулятора — питание осуществляется только от сетевого адаптера. Для автономной работы потребуется внешний источник. Также следует учитывать, что кабель датчика входит в комплект, но его длина не указана — при работе с крупногабаритными механизмами может потребоваться удлинитель.

Ограничения и что учесть при выборе

Fluke 830 рассчитан на центрирование валов, доступных для установки кронштейнов. Он не подходит для центрирования шкивов, ремней или других элементов без вращающихся валов. Прибор не является виброметром — он измеряет только геометрическую соосность, а не вибрацию или балансировку.

Для работы с валами диаметром более 150 мм потребуется докупить опоры большей длины или использовать дополнительные комплектующие. Прибор не поддерживает работу с несколькими датчиками одновременно — измерение выполняется последовательно.

Управление осуществляется через клавиатуру на передней панели — сенсорного экрана нет. Это плюс для работы в перчатках, но требует привыкания к кнопочной навигации. Графический интерфейс, по заявлению производителя, интуитивно понятен даже без специальной подготовки, но для сложных случаев (например, центрирование трёх валов в линию) может потребоваться изучение инструкции.

Практическая польза от использования

Регулярное применение Fluke 830 позволяет предотвратить преждевременный износ подшипников, уплотнений, муфт и валов, а также снизить энергопотребление из-за перекосов. Прибор даёт возможность выполнять центрирование силами одного оператора без привлечения второго человека для снятия показаний. Результаты измерений сохраняются на USB-накопитель для формирования отчётов и анализа динамики износа оборудования.

Модель ориентирована на ремонтные службы и сервисные центры, где требуется быстрая и точная диагностика соосности без длительного обучения персонала. Благодаря автоматическим расчётам и цветовой индикации, Fluke 830 сокращает время центрирования по сравнению с механическими методами в 2-3 раза.
