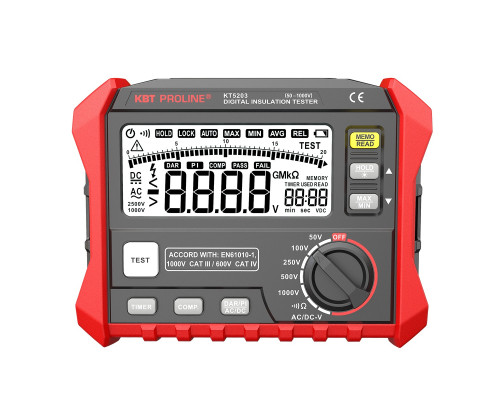

Мегаомметр КВТ KT 5203 серия PROLINE цифровой 89638

Профессиональный инструмент для диагностики изоляции

Мегаомметр КВТ KT 5203 серии PROLINE — это цифровой прибор, предназначенный для измерения сопротивления изоляции электрических цепей, кабелей, обмоток двигателей и другого электрооборудования. Модель ориентирована на электромонтажников, инженеров-энергетиков и специалистов по техническому обслуживанию, которым требуется точная оценка состояния изоляции в диапазоне от бытовых сетей 50 В до промышленного оборудования на 1000 В. В отличие от простых мультиметров, мегаомметр использует тестовое напряжение для выявления скрытых дефектов изоляции, которые не видны при обычной проверке целостности цепи.

Измерительные возможности и рабочие напряжения

Прибор поддерживает пять фиксированных тестовых напряжений для проверки изоляции: 50 В, 100 В, 250 В, 500 В и 1000 В. Это позволяет адаптировать измерения под конкретный тип оборудования:

• 50 В и 100 В — для низковольтных цепей, слаботочной автоматики и чувствительной электроники, где высокое напряжение может повредить компоненты.


• 250 В и 500 В — стандартные напряжения для проверки бытовой проводки, кабелей и распределительных щитов.


• 1000 В — для силовых кабелей, трансформаторов и промышленного оборудования с номинальным напряжением до 1000 В.

Диапазон измерения сопротивления изоляции охватывает значения от 0 до 100 ГОм, причем на каждом напряжении доступно несколько поддиапазонов (например, 0–20 МОм, 20–200 МОм, 0.2–2 ГОм и так далее). Это обеспечивает высокую точность как для низкоомных цепей (например, проверка коротких участков кабеля), так и для высокоомных объектов (старая проводка или оборудование с ухудшенной изоляцией).

Дополнительные функции и практическая польза

Помимо основного режима измерения сопротивления изоляции, мегаомметр КВТ KT 5203 оснащен рядом функций, которые упрощают диагностику и анализ:

• Измерение переменного и постоянного напряжения — до 750 В переменного и 1000 В постоянного тока. Это позволяет проверить наличие опасного напряжения на объекте перед началом работ, а также использовать прибор как вольтметр для оперативного контроля.


• Режим прозвонки — для проверки целостности цепей и соединений (сопротивление до 200 Ом). Полезен при поиске обрывов или коротких замыканий.


• Сохранение и считывание данных — прибор запоминает результаты измерений сопротивления изоляции, что удобно при последовательной проверке нескольких точек без необходимости записывать показания вручную.


• Функции DATA HOLD и MAX/MIN — фиксация текущего значения на экране, а также запись максимальных и минимальных показаний за время измерения. Пригодится при работе в труднодоступных местах или для мониторинга изменений.


• Сравнение сопротивления изоляции — позволяет задать пороговое значение, и прибор сигнализирует, если измеренное сопротивление ниже установленного предела. Это ускоряет проверку на соответствие нормам.


• Измерение по времени — возможность проводить тест в течение заданного интервала для оценки стабильности изоляции.


• Коэффициент поглощения DAR и индекс поляризации PI — эти параметры рассчитываются автоматически на основе измерений сопротивления через 1 и 10 минут. DAR и PI используются для оценки увлажнения и старения изоляции, что критично при профилактике отказов оборудования.

Все результаты отображаются на большом ЖК-дисплее с аналоговой шкалой и подсветкой, что обеспечивает читаемость в условиях недостаточного освещения. Аналоговая шкала помогает визуально оценить динамику изменения сопротивления.

Комплектация и особенности эксплуатации

В комплект поставки входит сам тестер, измерительные щупы, зажимы типа «крокодил», инструкция и защитный кейс для хранения и транспортировки. Питание осуществляется от восьми батареек типоразмера АА (1.5 В), которые также входят в комплект. Это стандартное решение, обеспечивающее автономность работы на объекте без привязки к сети.

При использовании мегаомметра важно учитывать, что тестовое напряжение до 1000 В может быть опасным для чувствительных электронных компонентов. Перед подключением к оборудованию необходимо убедиться, что оно обесточено и разряжено. Прибор предназначен для профессионального применения и требует базовых знаний в области электроизмерений. Вес устройства составляет 1.72 кг в упаковке, что делает его достаточно портативным для переноски в кейсе, но не карманным — это полноценный инструмент для стационарной или выездной диагностики.
