Мегаомметр КВТ KT 5205 PROLINE цифровой 89639

Профессиональный цифровой мегаомметр для контроля изоляции

Мегаомметр КВТ KT 5205 серии PROLINE (модель 89639) — это измерительный прибор, предназначенный для проверки сопротивления изоляции электрических цепей, кабелей, обмоток двигателей и другого электрооборудования. Устройство работает в пяти фиксированных испытательных напряжениях: 100 В, 250 В, 500 В, 1000 В и 2500 В, что позволяет адаптировать измерения под разные классы оборудования — от низковольтной электроники до силовых установок. Модель ориентирована на электромонтажников, инженеров по эксплуатации и специалистов лабораторий, которым требуется точный контроль состояния изоляции в полевых или стационарных условиях.

Измерительные возможности и рабочие диапазоны

Прибор измеряет сопротивление изоляции в широком диапазоне: от 0 до 200 ГОм (при 2500 В) с автоматическим переключением поддиапазонов. Для каждого испытательного напряжения предусмотрены свои границы измерений, что исключает погрешности при работе с объектами разного сопротивления. Например, при 100 В доступен диапазон до 1 ГОм, а при 2500 В — до 200 ГОм. Это позволяет тестировать как новую изоляцию с высокими показателями, так и старую, где сопротивление может быть снижено до единиц МОм.

Помимо сопротивления изоляции, мегаомметр измеряет постоянное напряжение до 1000 В и переменное до 750 В, а также сопротивление цепей до 200 Ом. Функция «прозвонки» помогает быстро проверять целостность проводов и контактов. Эти возможности делают прибор многофункциональным инструментом, который заменяет несколько устройств в одной рабочей сумке.

Расширенные функции для анализа изоляции

KT 5205 поддерживает вычисление коэффициента поглощения DAR (диэлектрическое абсорбционное отношение) и индекса поляризации PI. Эти параметры важны для оценки увлажнения и старения изоляции: DAR показывает состояние изоляции после кратковременного приложения напряжения, а PI — через 10 минут, что критично для крупных трансформаторов и двигателей. Прибор также позволяет измерять сопротивление изоляции по времени (таймер), что удобно для построения графиков деградации.

Функция сравнения сопротивления изоляции (COMP) автоматически сигнализирует, если измеренное значение выходит за заданные пределы. Это ускоряет массовые проверки, когда нужно быстро отбраковать неисправные цепи без постоянного контроля дисплея.

Удобство работы и фиксация данных

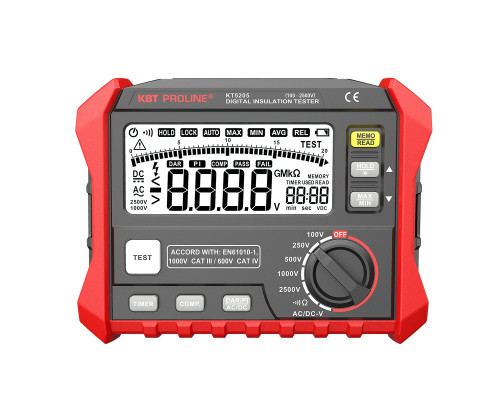

Прибор оснащен большим ЖК-дисплеем с аналоговой шкалой и подсветкой, что облегчает считывание показаний в плохо освещенных помещениях или на улице. Режимы DATA HOLD (фиксация текущего значения) и MAX/MIN (запись максимального и минимального результатов) позволяют не отвлекаться на запись данных в процессе измерений. Результаты можно сохранять и считывать вручную, что полезно при составлении протоколов.

Управление интуитивное: выбор напряжения осуществляется поворотным переключателем, а дополнительные функции — кнопками на лицевой панели. Питание обеспечивается восемью батарейками типа АА (1,5 В), которые входят в комплект. Это стандартный элемент питания, доступный в любом магазине, что исключает проблемы с заменой в полевых условиях.

Комплектация и особенности эксплуатации

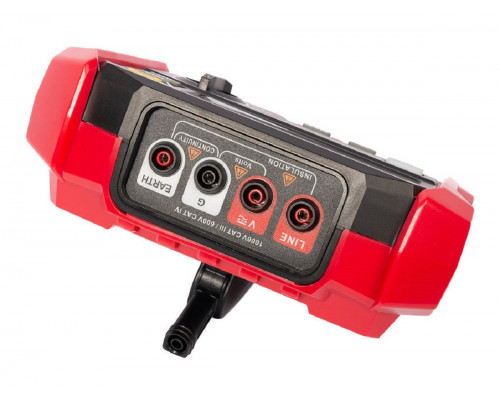

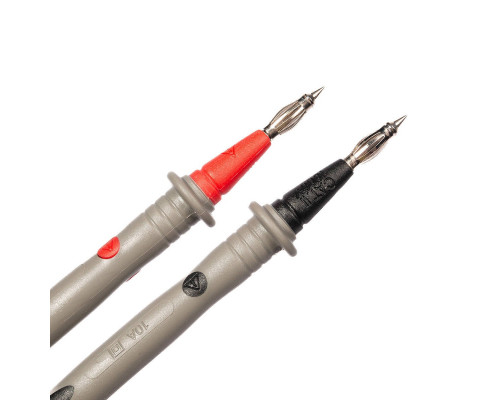

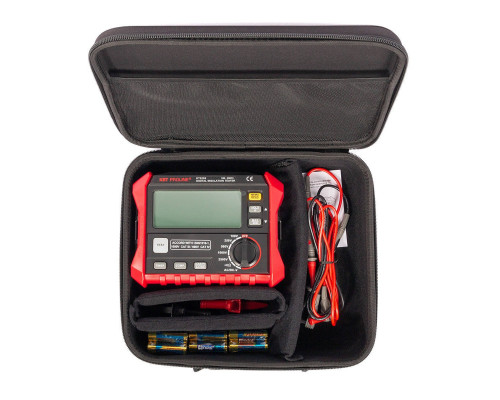

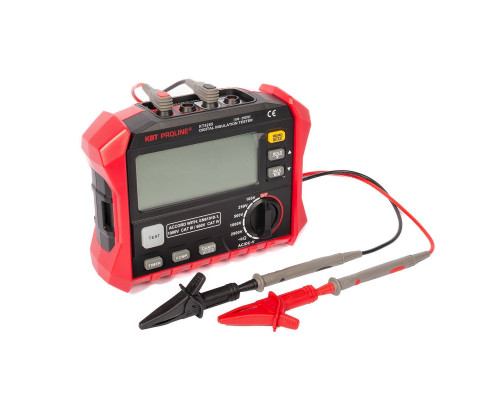

В комплект поставки входят: мегаомметр, измерительные щупы, набор зажимов «крокодил», инструкция и защитный кейс. Кейс надежно защищает прибор при транспортировке и хранении, что важно для мобильных специалистов. Обратите внимание: для работы с высоковольтными цепями (2500 В) необходимо использовать только штатные щупы и зажимы, рассчитанные на соответствующее напряжение. Прибор не предназначен для измерений в цепях с остаточным напряжением выше 1000 В постоянного или 750 В переменного тока — перед началом тестирования изоляции убедитесь, что объект обесточен.

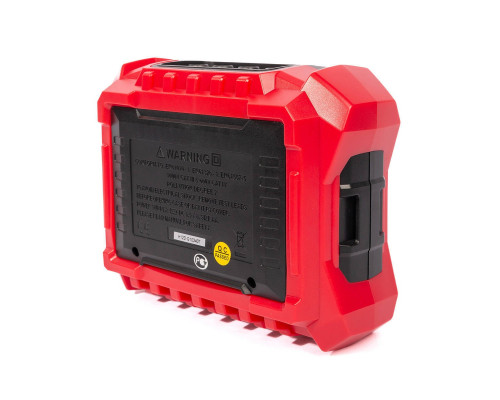

Габариты упаковки (270×90×330 мм) и вес 1,72 кг указывают на компактность устройства, но в рабочем состоянии оно требует аккуратного обращения из-за наличия высоковольтного генератора. При длительном использовании на максимальном напряжении батареи расходуются быстрее, поэтому рекомендуется иметь запасной комплект элементов питания.

Практические ограничения и рекомендации

Модель KT 5205 не поддерживает автоматический выбор испытательного напряжения — оператору необходимо вручную устанавливать нужное значение в зависимости от класса изоляции (например, 500 В для бытовой проводки, 2500 В для силовых кабелей). Отсутствие интерфейса передачи данных (USB/Bluetooth) означает, что результаты придется записывать вручную или переносить в компьютер через фото дисплея. Это стоит учитывать, если требуется автоматизированный сбор данных.

Прибор подходит для большинства задач по проверке изоляции в промышленности, строительстве и сервисном обслуживании, но не заменяет специализированные мегаомметры с тестовыми напряжениями выше 2500 В (например, для кабелей 10 кВ). Для стандартных сетей до 1 кВ и электроустановок напряжением до 1000 В его возможностей достаточно.
