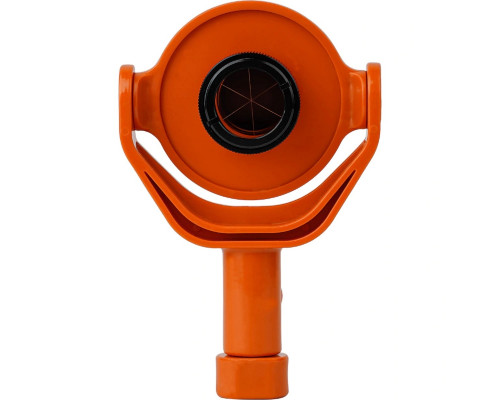

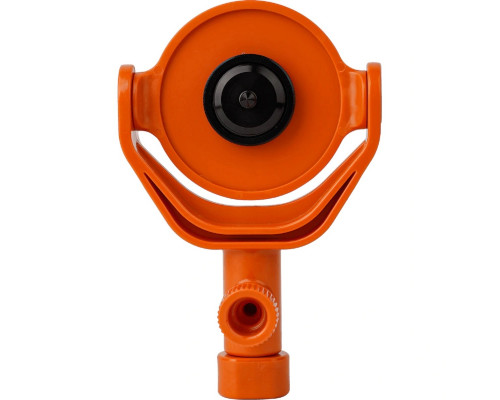

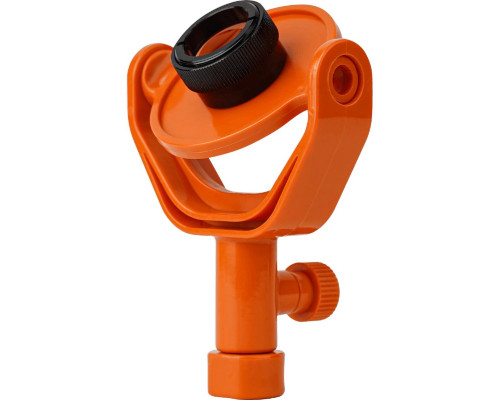

Минипризма RGK MP114 759915

Бюджетный геодезический отражатель для точных измерений

Минипризма RGK MP114 759915 — это компактное отражательное устройство, предназначенное для работы с электронными тахеометрами. Модель относится к бюджетному сегменту, но при этом обеспечивает достаточную точность и функциональность для большинства геодезических задач. Основное назначение — отражение лазерного луча от прибора обратно к источнику, что позволяет измерять расстояния и углы с высокой точностью.

Ключевые особенности и практическое применение

Устройство может использоваться как для стационарных наблюдений, так и для мобильных измерений. Благодаря возможности поворота на 360 градусов в горизонтальной плоскости и установки под произвольным углом, минипризма подходит для мониторинга деформаций зданий, контроля смещений конструкций, разбивочных работ и топографической съемки. Оранжевый корпус из армированного пластика делает устройство заметным на расстоянии, что упрощает предварительное наведение тахеометра на мишень.

Конструкция и материалы

В основе отражателя лежит призма из оптического стекла Bk7. Этот материал обеспечивает высокую прозрачность и стабильность отражения, что позволяет увеличить дальность измерений примерно в четыре раза по сравнению с пленочными аналогами. Корпус выполнен из прочного пластика с ребрами жесткости, что снижает вес (всего 0.14 кг) без потери прочности. Вилочное крепление аналогично модели MP113, но здесь оно усилено для надежной фиксации.

Удержание призмы в заданном положении с нужным наклоном происходит за счет естественного трения в соединительных элементах горизонтальной оси. Это упрощает настройку, но требует периодической проверки затяжки при длительной эксплуатации.

Совместимость и крепление

Минипризма оснащена резьбой крепления 5/8 дюйма, что является стандартом для многих геодезических штативов, вех и кронштейнов. Устройство совместимо с фитингами Leica и аналогичными системами. Это позволяет устанавливать его на веху для полевых измерений или фиксировать на штативе для мониторинговых наблюдений. Важно учитывать, что для работы с тахеометром требуется дополнительное оборудование (веха, штатив или кронштейн), которое не входит в комплект.

Практические ограничения и рекомендации

Несмотря на бюджетный статус, модель подходит для большинства стандартных геодезических задач. Однако стоит учитывать, что пластиковый корпус менее устойчив к механическим ударам, чем металлические аналоги, поэтому при транспортировке и хранении рекомендуется использовать защитный чехол. Призма из стекла Bk7 требует аккуратного обращения — царапины или загрязнения могут снизить точность измерений. Для работы на больших расстояниях (свыше 500 метров) может потребоваться более мощный отражатель с большим диаметром призмы.

Упаковка и габариты

• Ширина: 100 мм


• Высота: 50 мм


• Глубина: 160 мм


• Вес: 0.14 кг

Компактные размеры делают минипризму удобной для переноски и хранения. Вес 0.14 кг не создает дополнительной нагрузки на веху или штатив, что особенно важно при длительных полевых работах.
