Набор AFFIX AF12000046C для тестирования топливных систем, 46 предметов

Профессиональный инструмент для диагностики топливных систем

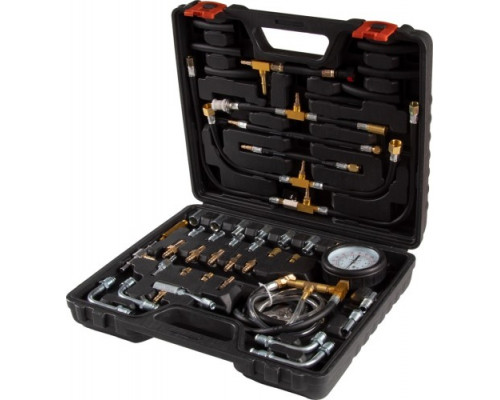

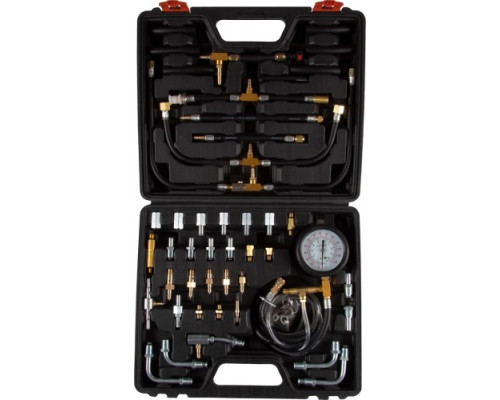

Набор AFFIX AF12000046C представляет собой комплект из 46 предметов, предназначенный для тестирования и диагностики топливных систем автомобилей. Это решение ориентировано на работу с системами впрыска европейских, азиатских и американских марок, что делает его универсальным инструментом для автосервисов и опытных механиков. В основе набора лежит манометр с диапазоном измерений 0-10 бар, дополненный набором фитингов и адаптеров для подключения к различным типам топливных магистралей.

Ключевые компоненты и их назначение

Комплектация набора продумана для выполнения основных диагностических операций:

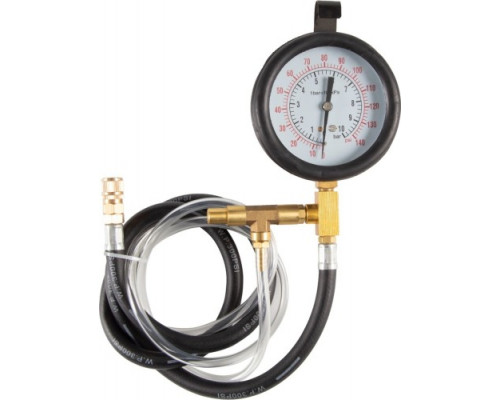

• Манометр давления топлива (0-10 бар) — основной измерительный прибор. Диапазон 0-10 бар охватывает рабочие давления большинства бензиновых систем впрыска, включая системы с турбонаддувом. Манометр позволяет оценить давление в топливной рампе, проверить работу регулятора давления и производительность топливного насоса.

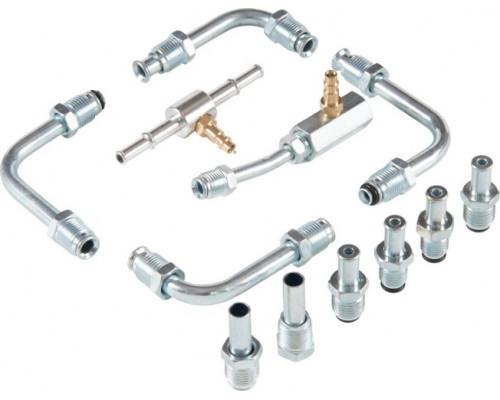

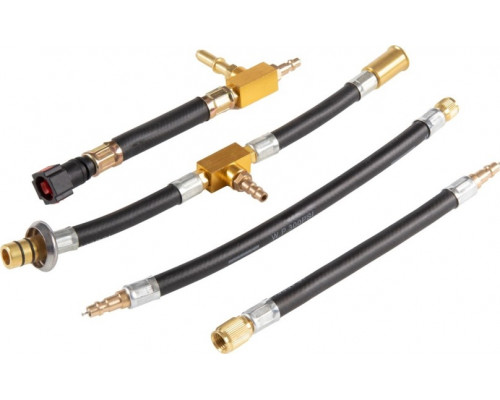

• Набор фитингов — включает различные соединительные элементы для подключения манометра к топливной системе. Конструкция фитингов рассчитана на многократное использование и обеспечивает герметичное соединение при тестировании.

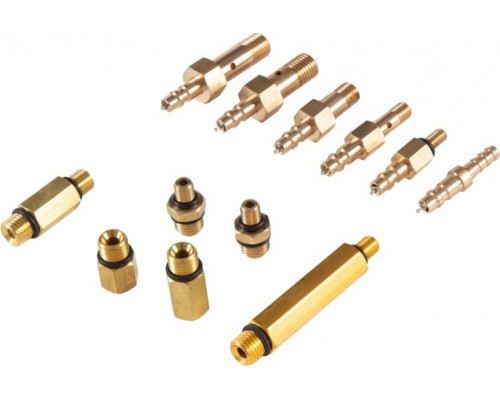

• Набор адаптеров — расширяет совместимость набора с разными типами топливных магистралей и штуцеров. Адаптеры позволяют подключаться к системам с быстросъемными соединениями, резьбовыми фитингами и другими распространенными конфигурациями.

Практические возможности и особенности применения

Набор AFFIX AF12000046C позволяет выполнять следующие диагностические процедуры:

• Измерение давления топлива в рампе на холостом ходу и под нагрузкой.


• Проверка герметичности топливной системы и выявление утечек.


• Тестирование производительности топливного насоса (подача топлива за единицу времени).


• Диагностика регулятора давления топлива и обратного клапана.


• Проверка давления в системе после выключения двигателя (остаточное давление).

При работе с набором важно учитывать, что манометр рассчитан на давление до 10 бар, что подходит для бензиновых двигателей. Для дизельных систем с высоким давлением (свыше 1000 бар) данный набор не предназначен. Также стоит обратить внимание на совместимость адаптеров с конкретными моделями автомобилей — хотя набор охватывает широкий спектр марок, для некоторых редких или специфических соединений могут потребоваться дополнительные переходники.

Конструктивные особенности и материалы

Инструмент изготовлен с использованием комбинации материалов, обеспечивающих долговечность и надежность:

• Сталь и латунь — используются для изготовления фитингов и адаптеров. Латунь устойчива к коррозии и обеспечивает надежное уплотнение, сталь придает прочность соединениям.


• Резина — применяется для уплотнительных элементов и шлангов, обеспечивая герметичность при тестировании.

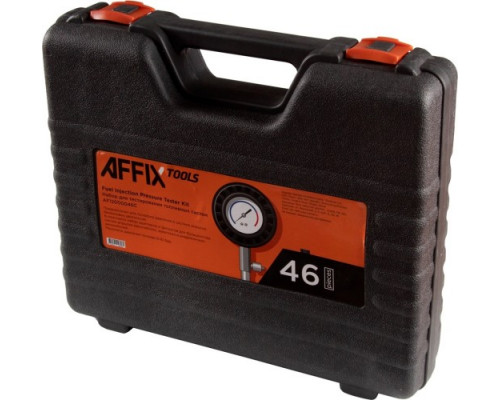

• Пластик — используется для изготовления кейса, который защищает компоненты от повреждений и удобен для хранения и транспортировки.

Вес набора составляет 4 кг (с упаковкой 4.06 кг), что делает его достаточно компактным для переноски, но при этом все компоненты имеют достаточную массу для устойчивой работы. Габариты кейса (380x105x440 мм) позволяют разместить его в стандартном ящике для инструментов или на полке мастерской.

На что обратить внимание при выборе

При оценке данного набора стоит учитывать следующие аспекты:

• Набор ориентирован на бензиновые системы впрыска — для дизельных двигателей потребуется другое оборудование.


• Количество предметов (46) включает все фитинги, адаптеры и манометр, что обеспечивает широкую совместимость, но не гарантирует покрытие всех возможных типов соединений.


• Манометр с диапазоном 0-10 бар подходит для большинства легковых автомобилей, но для некоторых спортивных или тюнингованных систем с повышенным давлением может потребоваться прибор с большим диапазоном.


• Материалы (сталь, латунь, резина) обеспечивают достаточную износостойкость для регулярного использования в условиях автосервиса.

Набор AFFIX AF12000046C является практичным инструментом для диагностики топливных систем, который позволяет быстро и точно определить неисправности, связанные с подачей топлива, без необходимости приобретения дополнительных компонентов для большинства распространенных автомобилей.
