Назначение и область применения
Набор AFFIX AF10312022C предназначен для удаления сломанных или застрявших остатков свечей накаливания из головки блока цилиндров дизельного двигателя. Это специализированный инструмент для решения проблемы, когда свеча разрушается при попытке демонтажа, а её фрагмент остаётся в посадочном гнезде. Комплект рассчитан на работу с резьбой M8×1.0, M10×1.0 и M10×1.25 — наиболее распространёнными типоразмерами свечей накаливания в современных дизелях.
Конструкция и принцип работы
Набор действует по методу сверления и нарезания обратной резьбы. Сначала через направляющую втулку, которая фиксируется в гнезде свечи, высверливается центральное отверстие в остатке свечи. Затем метчиком нарезается резьба, в которую вкручивается шпилька. После этого с помощью экстракционной гайки и адаптера фрагмент свечи выкручивается наружу. Такой подход позволяет извлекать остатки без повреждения алюминиевой головки блока.
Комплектация и практические возможности

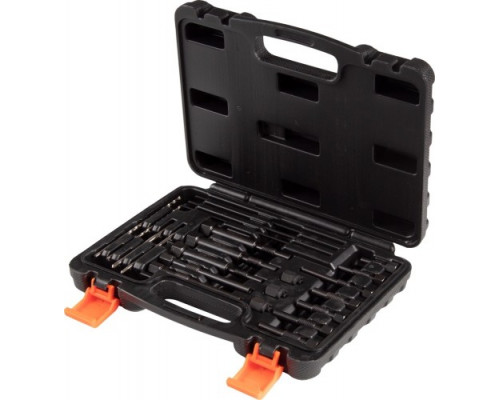

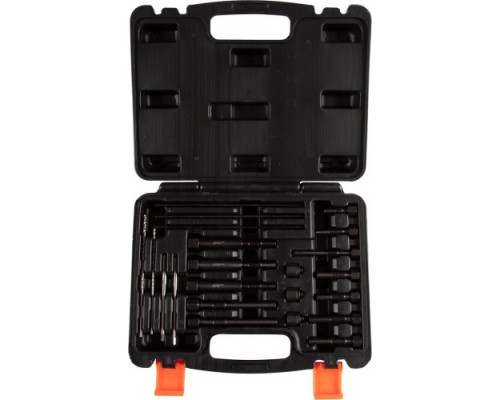

В набор входит 22 предмета, что покрывает три стандартных размера резьбы свечей накаливания. Конкретный состав:

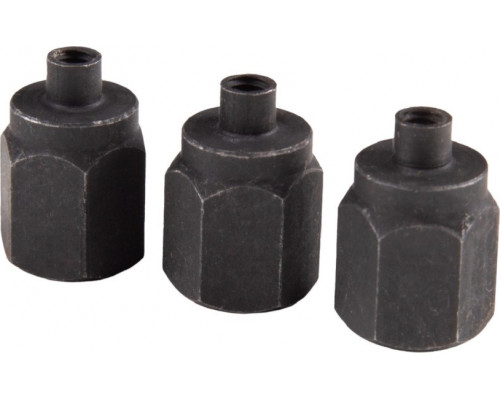

- Экстракционные гайки (3 шт.) — надеваются на шпильку для создания рычага при выкручивании.

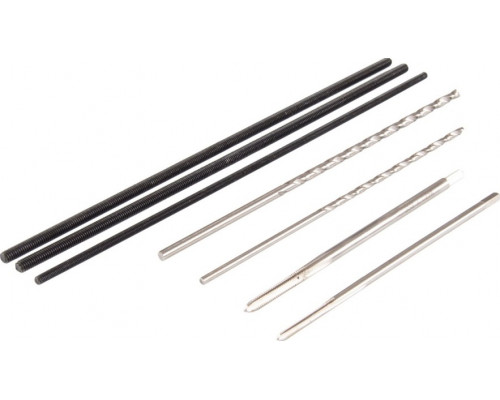

- Резьбовые шпильки — M4×0.7×175 мм (2 шт.) и M3×0.5×175 мм (1 шт.) — вкручиваются в высверленный остаток свечи.
- Свёрла — 2.5×120 мм и 3.3×140 мм — для сверления отверстия в остатке свечи. Длина 120–140 мм позволяет работать в глубоких колодцах свечей.

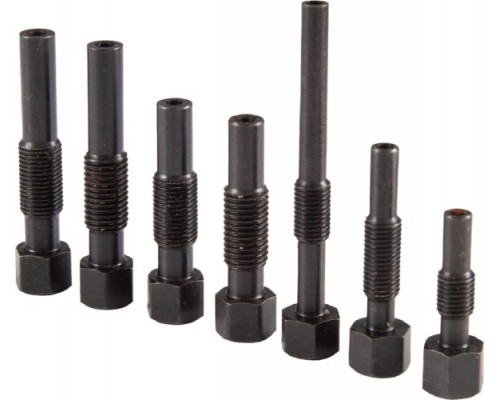

- Направляющие болты (3 шт.) — M8×1.0, M10×1.0, M10×1.25 — центрируют сверло относительно оси сломанной свечи.
- Метчики — M3×0.5 и M4×0.7 — для нарезания резьбы внутри остатка свечи.

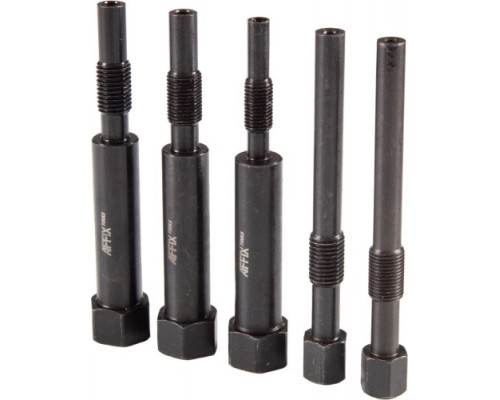

- Адаптеры для извлечения (3 шт.) — M8×1.0, M10×1.0, M10×1.25 — соединяют экстракционную гайку с направляющим болтом или непосредственно с гнездом.
Все резьбовые элементы выполнены из стали, свёрла — из быстрорежущей стали HSS, что обеспечивает стойкость при сверлении закалённых остатков свечей. Оксидированное покрытие инструмента снижает коррозию и облегчает скольжение в рабочей зоне.
Материалы и качество изготовления

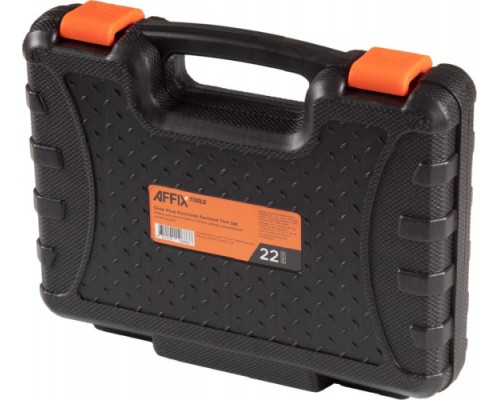

Инструмент изготовлен из инструментальной стали, свёрла — из стали HSS (High Speed Steel), что гарантирует твёрдость и износостойкость при работе с твёрдыми материалами. Оксидированное покрытие защищает от ржавчины и уменьшает трение. Кейс выполнен из ударопрочного полиэтилена высокой плотности (PE-HD), что обеспечивает сохранность компонентов при транспортировке и хранении.
Ограничения и важные замечания
Набор рассчитан на свечи накаливания с резьбой M8×1.0, M10×1.0 и M10×1.25. Перед использованием необходимо убедиться в соответствии типоразмера свечи конкретного двигателя. Инструмент не предназначен для работы со свечами, имеющими нестандартную резьбу или сильно корродированные остатки, где требуется предварительная обработка проникающей смазкой. Сверление и нарезание резьбы должны выполняться строго по направляющей, чтобы избежать повреждения головки блока. Комплект не включает смазочные материалы или дополнительные приспособления для очистки гнезда.
Практические особенности
Длина свёрл (120 и 140 мм) и шпилек (175 мм) достаточна для работы в большинстве современных дизельных двигателей, где свечи накаливания расположены глубоко в головке блока. Наличие трёх размеров направляющих и адаптеров позволяет подобрать точное соответствие под конкретную свечу, минимизируя риск перекоса. Компактные размеры кейса (275×220×60 мм) и вес 1.01 кг делают набор удобным для использования в условиях автосервиса или при выездном ремонте.
Характеристики
Габариты и вес
