Набор ЧИЗ КМД N 3 кл.2 (2-Н3) 44939

Назначение и область применения набора концевых мер длины КМД N 3 кл.2 (2-Н3)

Набор концевых мер длины КМД N 3 кл.2 (2-Н3) от производителя ЧИЗ представляет собой комплект стальных плиток с параллельными измерительными поверхностями, предназначенных для точного воспроизведения и передачи линейных размеров. Эти меры используются в качестве рабочих эталонов для настройки и поверки показывающих измерительных приборов (микрометров, индикаторов, нутромеров), а также для непосредственного контроля размеров деталей в процессе изготовления и приёмки. Благодаря 2-му классу точности, набор подходит для большинства задач в условиях механического производства, ремонтных мастерских и лабораторий, где требуется высокая, но не эталонная точность измерений.

Конструкция и материал

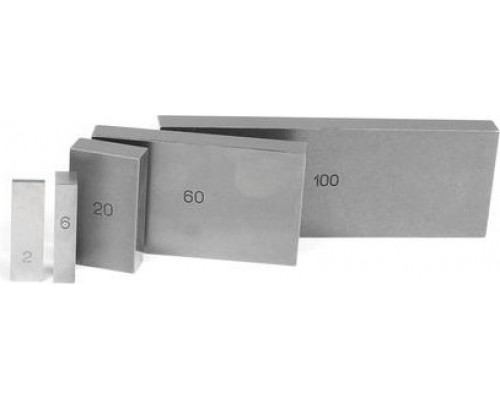

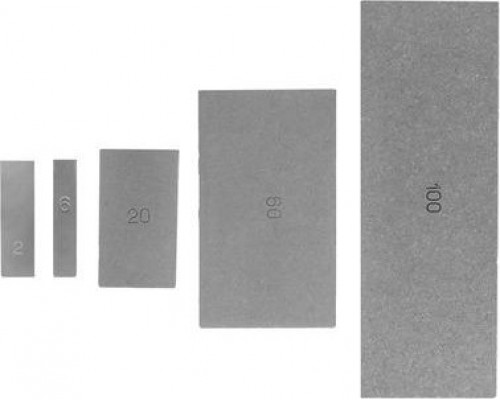

Меры выполнены из твёрдой стали, что обеспечивает износостойкость рабочих поверхностей и стабильность размеров в течение длительного срока эксплуатации. Материал проходит термическую обработку, минимизирующую деформации при перепадах температур. Измерительные поверхности плиток тщательно доведены до высокой степени плоскостности и шероховатости, что позволяет собирать блоки требуемого размера за счёт эффекта притирания — способности мер сцепляться друг с другом без дополнительных креплений.

Класс точности и практические возможности

Набор относится ко 2-му классу точности. Это означает, что отклонения действительных размеров плиток от номинальных находятся в пределах, установленных для данного класса. На практике это даёт возможность выполнять измерения с погрешностью, достаточной для контроля большинства деталей с допусками по IT6–IT8 (квалитеты). При этом набор не предназначен для поверки высокоточных образцовых средств измерений — для таких задач применяются меры 0 и 1-го классов. Если ваша работа связана с особо точными измерениями, стоит обратить внимание на более высокие классы точности.

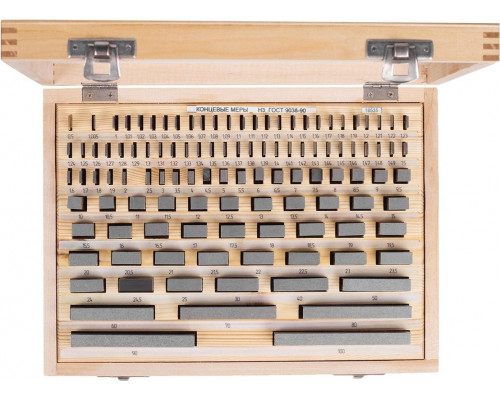

Комплектация и особенности набора N 3

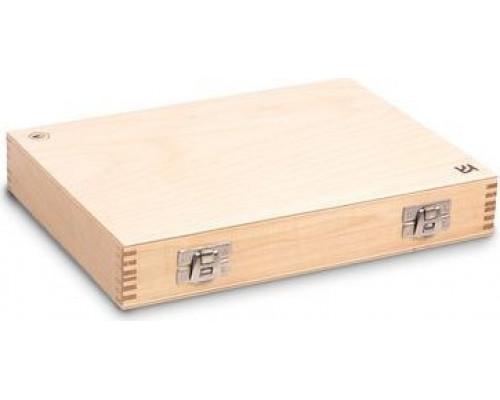

Набор N 3 (2-Н3) включает в себя определённый ассортимент плиток, позволяющий собирать блоки размеров в широком диапазоне. Конкретный состав набора (количество мер и их номиналы) регламентирован стандартами. При работе с набором важно учитывать, что для получения точного блока необходимо правильно комбинировать меры, используя минимальное количество плиток, чтобы снизить накопленную погрешность. Вес набора в упаковке составляет 1 кг, что удобно для переноски и хранения. Упаковка, как правило, представляет собой футляр с ложементами, защищающими меры от повреждений и коррозии.

Ограничения и рекомендации по эксплуатации

Набор предназначен для работы в условиях чистого и сухого помещения при стабильной температуре (обычно 20±2 °C). Перед использованием меры необходимо очистить от консервационной смазки и обезжирить. Следует избегать ударов и падений плиток, так как это приводит к появлению забоин на измерительных поверхностях и потере точности. После работы меры нужно промыть, высушить и смазать тонким слоем антикоррозийного масла. При выборе набора убедитесь, что его класс точности соответствует задачам: для настройки грубых инструментов достаточно 2-го класса, для ответственных измерений — лучше рассмотреть 1-й или 0-й класс.
