Набор для восстановления резьбы AFFIX М9х1,25, 25 предметов AF35209125C

Назначение и область применения набора AFFIX AF35209125C

Набор AFFIX М9х1,25 на 25 предметов предназначен для профессионального восстановления повреждённой или изношенной резьбы в деталях из алюминия, мягких сталей, чугуна и других цветных металлов. Модель AF35209125C решает задачу замены сорванной резьбы на новую, более прочную, без необходимости замены всей детали или сварки. Это актуально при ремонте резьбовых соединений в двигателях, коробках передач, корпусах насосов, элементах подвески и других узлах, где важна надёжность фиксации.

Конструкция и принцип работы

В основе набора лежит технология установки резьбовых вставок (футорок). Процесс включает три этапа: высверливание старой резьбы специальным сверлом, нарезание новой резьбы метчиком под вставку и вкручивание футорки с последующим обламыванием её установочного хвостика. Восстановленное соединение приобретает резьбу исходного размера М9х1,25, но с большей износостойкостью за счёт использования стальной вставки.

Комплектация и практическое значение каждого элемента

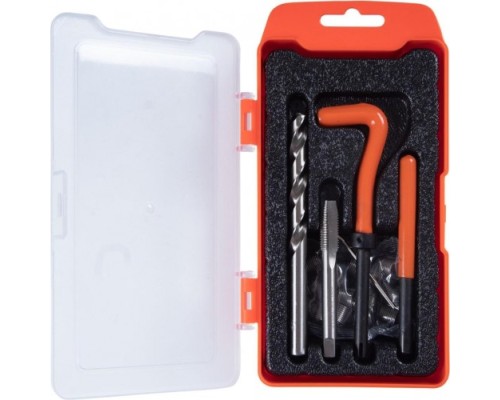

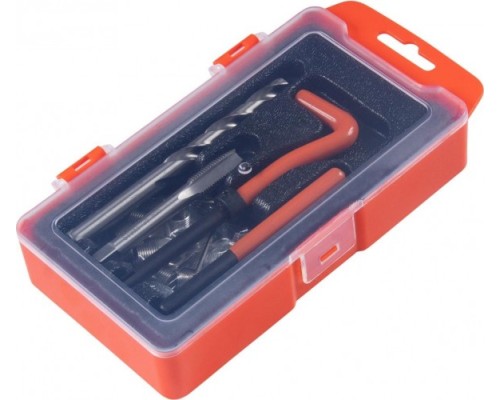

Набор включает 25 предметов, каждый из которых выполняет строго определённую функцию:

• Футорка M9 × 1.25 × 1.5D (20 штук) — это резьбовые вставки из закалённой стали. Обозначение 1.5D означает, что длина вставки равна полуторному диаметру резьбы (13,5 мм). Такой размер обеспечивает достаточную площадь контакта для большинства стандартных отверстий, но для глубоких отверстий с высокой нагрузкой может потребоваться вставка 2D. Футорки имеют внутреннюю резьбу М9 и наружную — под посадку в подготовленное отверстие.


• Сверло HSS 9.4 × 124 мм — из быстрорежущей стали, диаметр 9,4 мм. Это сверло формирует отверстие строго под наружный диаметр вставки. Важно: для твёрдых материалов (нержавейка, титан) стандартное сверло может быть недостаточно эффективным, требуется использование более износостойкого инструмента.


• Метчик HSS — предназначен для нарезания наружной резьбы в подготовленном отверстии под футорку. Метчик идёт с шагом, соответствующим наружной резьбе вставки. При работе в пластичных материалах (алюминий) рекомендуется использовать смазку для снижения нагрузки на инструмент.


• Инструмент для установки футорки — позволяет вкрутить вставку в подготовленное отверстие без перекосов. Инструмент фиксируется в хвостовике футорки и передаёт крутящий момент.


• Инструмент для обламывания хвостика — после установки вставки её технологический хвостовик (за который держался инструмент) необходимо удалить. Специальный инструмент делает это аккуратно, без повреждения рабочей резьбы.


• Шестигранный ключ — используется для работы с инструментом установки.

Сильные стороны и особенности модели AF35209125C

Набор AFFIX AF35209125C выделяется следующими практическими преимуществами:

• Полный цикл восстановления — в комплекте есть всё необходимое для выполнения работы от сверления до фиксации вставки, не требуется докупать дополнительные оснастки.


• 20 футорок в наборе — позволяет восстановить до 20 резьбовых соединений, что делает набор экономически оправданным для серийного ремонта.


• Стандартный шаг резьбы 1,25 мм — М9х1,25 часто встречается в крепёжных элементах мотоциклов, автомобилей и промышленного оборудования.


• Компактная упаковка — габариты 107×35×197 мм и вес 0,35 кг позволяют хранить набор в ящике инструмента или брать с собой на выездные работы.

Ограничения и важные замечания при выборе

При использовании набора AF35209125C учитывайте следующие моменты:

• Набор рассчитан на восстановление резьбы в материалах, где допустимо сверление и нарезание резьбы (металлы, сплавы). Не подходит для пластика, композитов или керамики.


• Длина вставки 1.5D подходит для стандартных отверстий. Если деталь имеет сквозное отверстие или требует повышенной прочности соединения, может потребоваться вставка 2D или 3D (приобретаются отдельно).


• Сверло и метчик из HSS эффективны для алюминия, мягкой стали и чугуна. Для высоколегированных сталей и нержавейки рекомендуется использовать инструмент с покрытием (TiN, TiAlN) — его в комплекте нет.


• Перед началом работ убедитесь, что ось отверстия совпадает с осью сверления — перекос приведёт к неправильной посадке вставки.

Практические рекомендации по работе с набором

Для достижения качественного результата придерживайтесь следующей последовательности:

• Высверлите повреждённую резьбу сверлом 9,4 мм на глубину не менее длины вставки (13,5 мм) плюс 2-3 мм запаса.


• Нарежьте резьбу метчиком, используя смазку (например, масло или WD-40). Метчик вкручивайте плавно, без рывков, периодически выкручивая для удаления стружки.


• Установите футорку на инструмент, вкрутите её в подготовленное отверстие до упора. Не прилагайте чрезмерных усилий — вставка должна войти ровно.


• Обломите хвостовик инструментом для обламывания. После этого проверьте прохождение болта М9 через восстановленную резьбу — он должен вкручиваться свободно, без заеданий.

Набор AFFIX AF35209125C — это законченное решение для восстановления резьбы М9 в условиях автосервиса, мастерской или промышленного производства. Он рассчитан на пользователя, имеющего базовые навыки работы с ручным инструментом и понимающего принципы резьбового ремонта.
