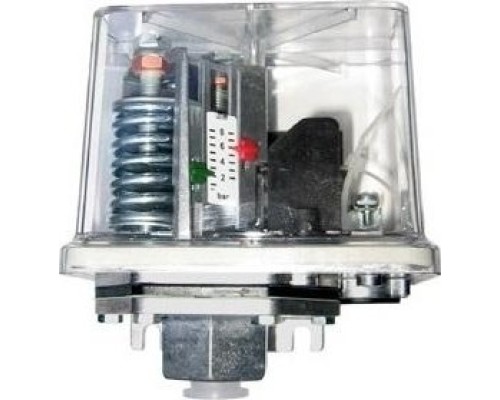

Назначение и принцип работы реле давления Grundfos FF4-4 DAY
Реле давления Grundfos FF4-4 DAY — это устройство автоматического управления насосом, которое поддерживает заданное давление в системе водоснабжения. Модель предназначена для включения насоса при падении давления ниже установленного порога и отключения при достижении максимального рабочего давления. В отличие от простых механических реле, данная модель оснащена функцией защиты от сухого хода, что предотвращает работу насоса без воды. Устройство используется в бытовых системах водоснабжения, полива, а также в составе насосных станций.
Технические особенности и практические возможности
Реле рассчитано на работу с однофазными насосами мощностью до 4 А при напряжении 230 В. Максимальное рабочее давление составляет 4 атм (400 кПа), что подходит для большинства бытовых систем водоснабжения с глубиной забора воды до 30-40 метров. Стартовое давление (давление включения) установлено на уровне 0,2 атм — это минимальный порог, при котором реле запускает насос. Такое значение характерно для моделей, используемых в системах с гидроаккумулятором, где требуется быстрое реагирование на падение давления.
Устройство выдерживает температуру перекачиваемой жидкости до +70 °C, что позволяет использовать его в системах горячего водоснабжения (при условии, что насос и трубопровод рассчитаны на такие температуры). Корпус реле компактен: длина 105 мм, ширина 78 мм, что упрощает монтаж в ограниченном пространстве.
Ключевые преимущества модели
- Защита от сухого хода — автоматически отключает насос при отсутствии воды, предотвращая перегрев и выход из строя оборудования.
- Надежность бренда Grundfos — компоненты проходят строгий контроль качества, что обеспечивает стабильную работу в течение длительного срока эксплуатации.
- Простота подключения — стандартные клеммы для проводов и резьбовые соединения позволяют установить реле без специального инструмента.
- Компактные габариты — устройство занимает минимум места и может быть установлено непосредственно на насос или в разрыв трубопровода.
Ограничения и важные нюансы при выборе
Максимальный ток 4 А ограничивает мощность подключаемого насоса — до 920 Вт при напряжении 230 В. Для более мощных насосов потребуется дополнительное пусковое устройство или реле с большим током коммутации. Стартовое давление 0,2 атм означает, что реле срабатывает при очень низком давлении — это подходит для систем с гидроаккумулятором, где давление в баке поддерживается на уровне 1-1,5 атм. Если вы используете реле без гидроаккумулятора, частота включений насоса может быть высокой.
Устройство не имеет встроенного манометра — для контроля давления в системе потребуется отдельный прибор. Высота устройства в спецификации указана как 0 мм, что, вероятно, является ошибкой в данных — фактическая высота реле составляет около 50-60 мм (стандартно для моделей FF4). При монтаже учитывайте, что реле должно быть установлено в сухом месте, защищенном от прямого попадания воды, так как степень защиты корпуса не указана (предположительно IP44 или ниже).
Совместимость и условия эксплуатации
Реле подходит для насосов Grundfos и других производителей с аналогичными параметрами подключения (1-фазные, 230 В, до 4 А). Оптимально работает в системах с гидроаккумулятором объемом от 10 до 50 литров. Не рекомендуется использовать для агрессивных жидкостей или сред с высокой вязкостью — только для чистой воды. Диапазон рабочей температуры окружающей среды не указан, но стандартно для таких устройств составляет от +5 до +40 °C.
Характеристики
Габариты и вес
