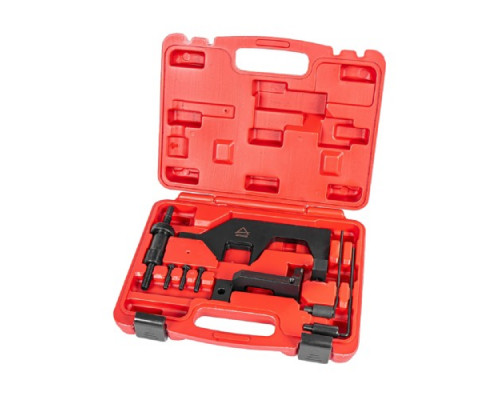

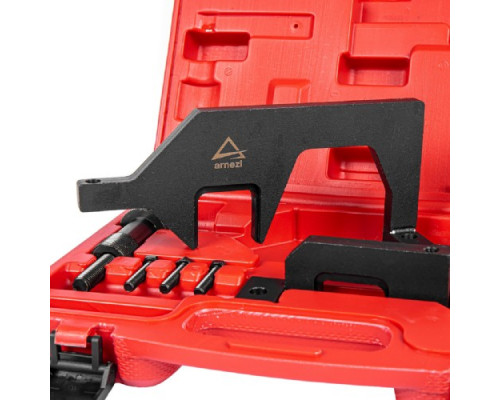

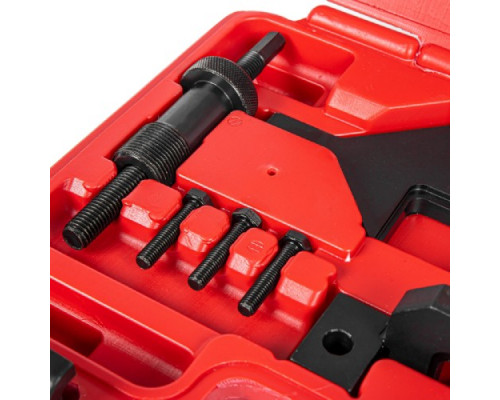

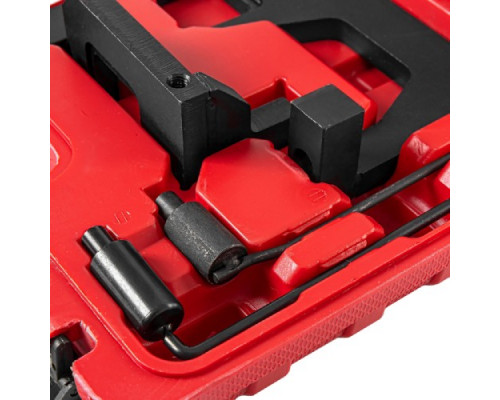

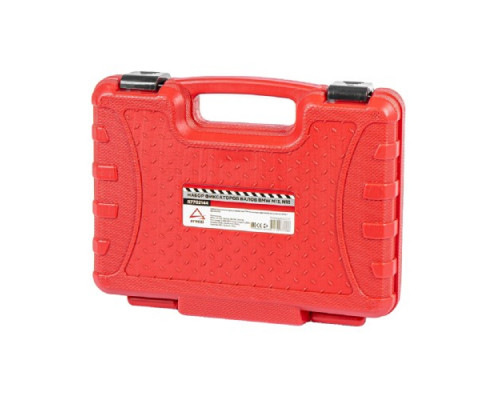

Набор фиксаторов распредвала ARNEZI R7702144 для BMW N13, N18

Назначение и область применения

Набор фиксаторов распредвала ARNEZI R7702144 предназначен для точной фиксации распределительных валов при проведении работ по ремонту газораспределительного механизма (ГРМ) на двигателях BMW N13 и N18. Эти моторы устанавливаются на модели Mini Cooper S, BMW 1 серии (F20), 3 серии (F30) и другие автомобили с турбонаддувными бензиновыми агрегатами. Инструмент используется при замене цепи привода ГРМ, регулировке фаз газораспределения, снятии и установке головки блока цилиндров.

Конструктивные особенности и комплектация

Набор включает в себя специализированные фиксаторы, которые точно повторяют геометрию посадочных мест распредвалов двигателей N13 и N18. Инструмент позволяет зафиксировать валы в положении верхней мертвой точки (ВМТ), исключая их проворот при ослаблении или затяжке болтов звездочек. В комплект входят:

• Фиксатор впускного распредвала — с профилем, соответствующим хвостовику вала и отверстиям в головке блока.


• Фиксатор выпускного распредвала — аналогичной конструкции для второго вала.


• Направляющие или вспомогательные элементы (при наличии в конкретной комплектации), обеспечивающие правильную установку инструмента.

Все детали выполнены из металла, что гарантирует жесткость и устойчивость к деформациям при приложении усилия. Вес набора 1.68 кг указывает на использование прочных материалов, обеспечивающих надежную фиксацию без люфтов.

Практические возможности и ограничения

Инструмент позволяет выполнять следующие операции:

• Точная установка фаз газораспределения при замене цепи ГРМ — исключает ошибки на один зуб звездочки, которые приводят к потере мощности или повреждению клапанов.


• Фиксация валов при снятии/установке натяжителя цепи и успокоителей.


• Контроль положения распредвалов при проверке меток ГРМ после ремонта.

Ограничения: набор совместим исключительно с двигателями BMW N13 (1.6 л, турбо) и N18 (1.6 л, турбо, Prince). Не подходит для дизельных моторов или более старых серий N42/N46. Инструмент не предназначен для фиксации коленчатого вала — для этого требуется отдельный фиксатор маховика. При работе с цепью ГРМ необходимо также использовать динамометрический ключ для затяжки болтов звездочек с требуемым моментом.

На что обратить внимание при выборе

При подборе фиксаторов важно убедиться в точном соответствии модели двигателя. ARNEZI R7702144 разработан для моторов Prince (совместная разработка BMW и PSA), которые устанавливались на автомобили с 2006 по 2015 год. Отличительная особенность этих двигателей — наличие двух независимых фазорегуляторов (VANOS) на впускном и выпускном валах, поэтому фиксаторы имеют сложную форму с вырезами под датчики положения. Перед покупкой стоит проверить:

• Наличие в наборе двух фиксаторов (для каждого вала отдельно) — в некоторых бюджетных наборах может быть только один универсальный элемент, что снижает точность.


• Отсутствие заусенцев и точность обработки посадочных поверхностей — это влияет на надежность фиксации.


• Возможность использования с уже установленными фазорегуляторами — конструкция набора должна позволять установку без демонтажа дополнительных элементов.

Набор ARNEZI R7702144 представляет собой специализированный инструмент для профессионального и самостоятельного ремонта, обеспечивающий точность, сопоставимую с дилерским оборудованием, при условии соблюдения технологии замены цепи ГРМ.
