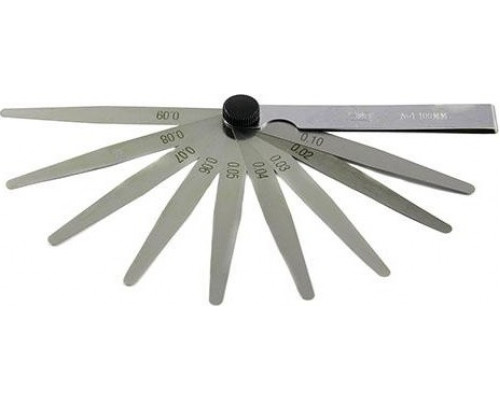

Набор щупов ЧИЗ № 1 100 мм, 0.02-0.1 мм 54566

Назначение и область применения

Набор щупов ЧИЗ № 1 100 мм, 0.02-0.1 54566 представляет собой комплект прецизионных пластин для измерения и контроля зазоров в труднодоступных местах. Основная задача инструмента — определение расстояния между двумя сопряженными поверхностями, например, между клапаном и седлом в двигателе, между контактами прерывателя, в подшипниковых узлах или при настройке станочного оборудования. Длина пластин 100 мм позволяет работать в углублениях и пазах, где короткие щупы неэффективны.

Конструкция и состав набора

Набор включает в себя набор пластин различной толщины, выполненных из инструментальной стали. Диапазон измерения от 0,02 мм до 0,1 мм охватывает наиболее востребованные в точной механике и авторемонте значения. Каждая пластина имеет четкую маркировку толщины, что исключает ошибки при подборе. Щупы ЧИЗ (Челябинский инструментальный завод) отличаются стабильным качеством закалки и минимальным отклонением от номинальных размеров, что подтверждается длительным сроком службы при регулярном использовании.

Практические возможности и ограничения

Благодаря длине 100 мм, набор позволяет измерять зазоры в глубоких полостях, например, при регулировке тепловых зазоров клапанов в двигателях внутреннего сгорания или при настройке зазоров в направляющих станков. Малые толщины (0,02-0,1 мм) критичны для точных работ: регулировка зажигания, настройка карбюраторов, контроль посадки подшипников. Однако стоит учитывать, что пластины толщиной менее 0,05 мм требуют аккуратного обращения — они легко деформируются при чрезмерном усилии или неправильном хранении. Для грубых зазоров (свыше 0,1 мм) данный набор не подходит, потребуется комплект с большими толщинами.

Особенности эксплуатации

Перед использованием пластины необходимо очистить от загрязнений и смазки, так как даже тонкая пленка масла искажает показания. Вводить щуп следует плавно, без перекосов, до легкого касания — усилие не должно превышать усилия свободного скольжения. Хранить набор рекомендуется в сухом месте, желательно в футляре, чтобы избежать коррозии и механических повреждений. При длительном хранении полезно обработать пластины тонким слоем ингибитора коррозии.

На что обратить внимание при выборе

При подборе щупов для конкретных задач важно учитывать не только диапазон толщин, но и длину пластин. Для работ с глубокими зазорами (например, в двигателях) оптимальна длина 100 мм и более. Если требуется измерять зазоры в плоских стыках или на открытых поверхностях, достаточно коротких щупов (50 мм). Также следует помнить, что набор № 1 (0,02-0,1 мм) предназначен для точной регулировки, а не для контроля больших зазоров — для них существуют наборы № 2 (0,1-0,5 мм) и № 3 (0,5-1,0 мм).
